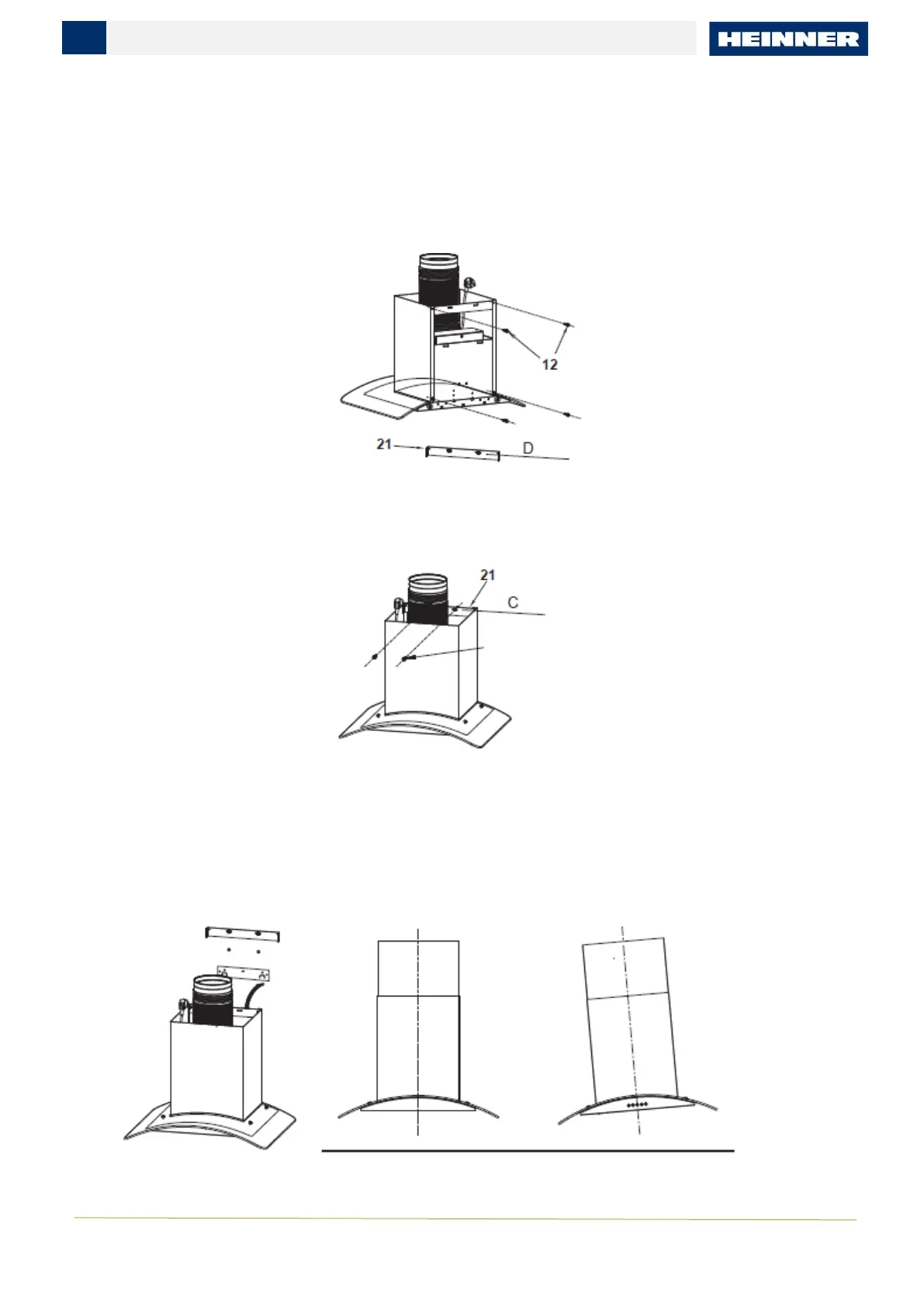

Закрепете опорите:
Пробийте дупки в отбелязаните точки с бормашина с диаметър 10 мм.
Поставете дюбелите 11 в отворите.
Фиксирайте опората 20 с 3 винта 10 (ST5x50), които ще получите в комплекта с аспиратора, върху
хоризонтална линия В.
Фиксирайте опората на димоотводния комин 21 с 2 винта 10 (ST5x50), които ще получите в комплекта
с аспиратора, върху хоризонтална линия D.
Фиксирайте долната декоративна част на комина
Фиксирайте тръбата за отвеждане на въздуха към корпуса на аспиратора.
Свържете комина и тялото на аспиратора с 2 винта 12.
Свържете опората за закрепване на комина 21 и комина с 2 винта 12.
Захванете корпуса на аспиратора
Захванете корпуса на аспиратора към опората за аспиратора 20.
Изправете корпуса на аспиратора.
Закрепете опората 21 с 2 винта 10 (ST5x50) върху хоризонталната линия C, за да предотвратите
случайното плъзгане на корпуса на аспиратора от опората.
Правилно
Неправилно
2 x винтове
(ST5*50)
