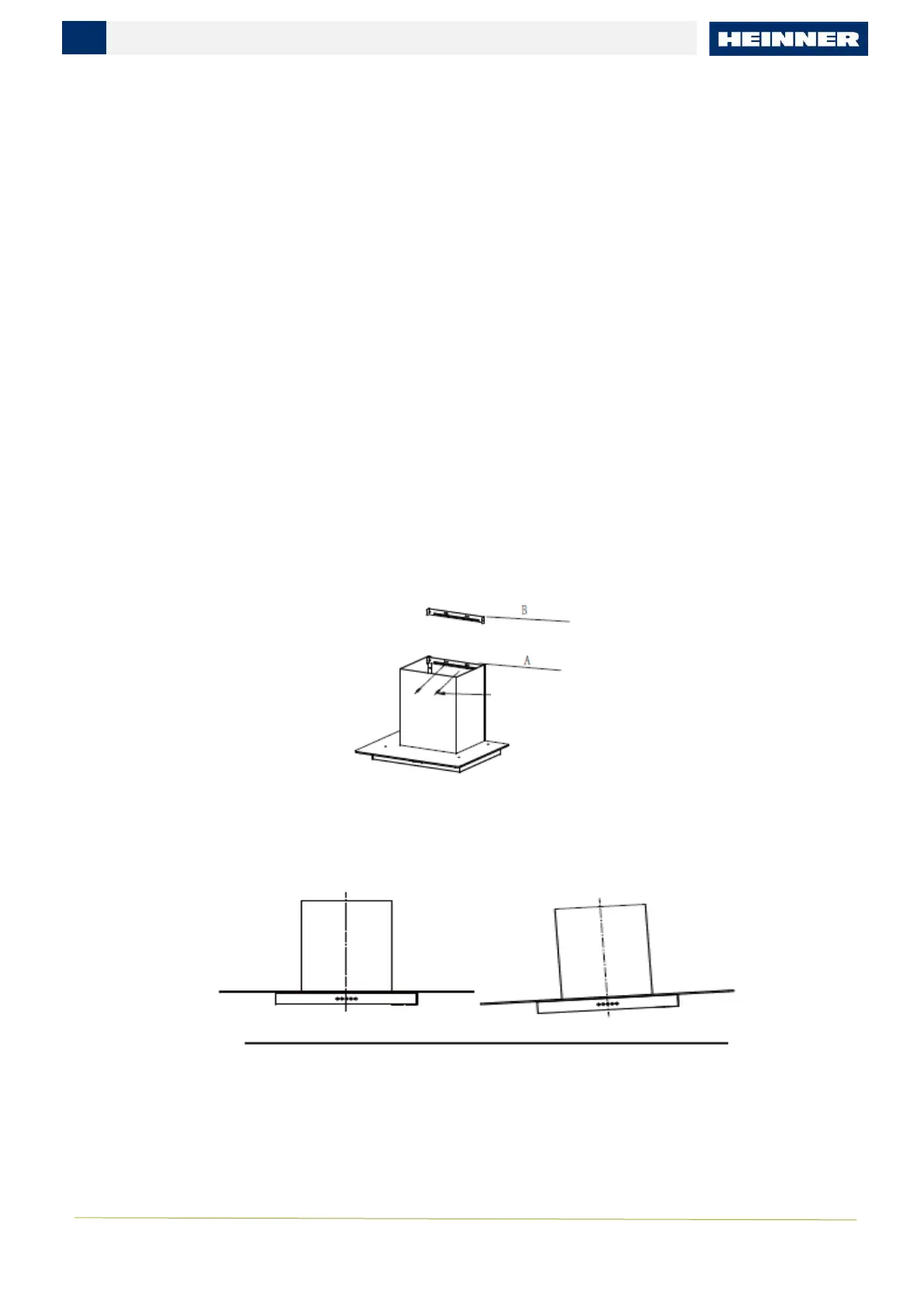

Ca prim pas, efectuați următoarele desene:
O linie verticală până la tavan sau până la limita superioară, în centrul zonei în care urmează să fie montată
hota.
O linie orizontală C la 960 - 1060 mm deasupra plitei aragazului.
O linie orizontală A la X mm deasupra liniei orizontale C.
O linie orizontală B la Y mm sub linia orizontală A.
Marcați punctele:
Marcați un punct (1) pe linia orizontală A, la 60 mm de linia verticală de referință.
Repetați această operație pe cealaltă parte și pe linia de referință verticală, asigurându-vă că cele trei marcaje
sunt la același nivel.
Marcați un punct (2) pe linia orizontală B, la 60 mm de linia de referință verticală (aplicabil numai pentru
secțiunea decorativă superioară a coșului de fum).
Repetați această operație pe cealaltă parte, asigurându-vă că cele două marcaje sunt pe aceeași linie
orizontală.
Marcați un punct (3) pe linia orizontală C, la 80 mm de linia verticală de referință. Repetați această operație
pe cealaltă parte, asigurându-vă că cele două marcaje sunt la același nivel.
Fixați suporturile:
Efectuați găuri în punctele marcate, utilizând un burghiu cu diametrul de 10 mm.
Introduceți diblurile 11 în orificii.
Fixați suportul 20 cu 3 șuruburi 10 (5 x 50) pe linia orizontală C.
Fixați un suport 21 pentru coșul de fum cu 2 șuruburi 10 (5 x 50) pe linia orizontală B.
Prindeți corpul hotei
Prindeți corpul hotei de suportul 20.
Îndreptați corpul hotei.
Conectați suportul de fixare a coșului de fum 21 și coșul de fum decorativ inferior 2.1
Fixați un suport 21 pentru coșul de fum cu 2 șuruburi 10 (5 x 50) pe linia orizontală C.
Corect
Incorect
2 Suruburi (ST5*50)
