33

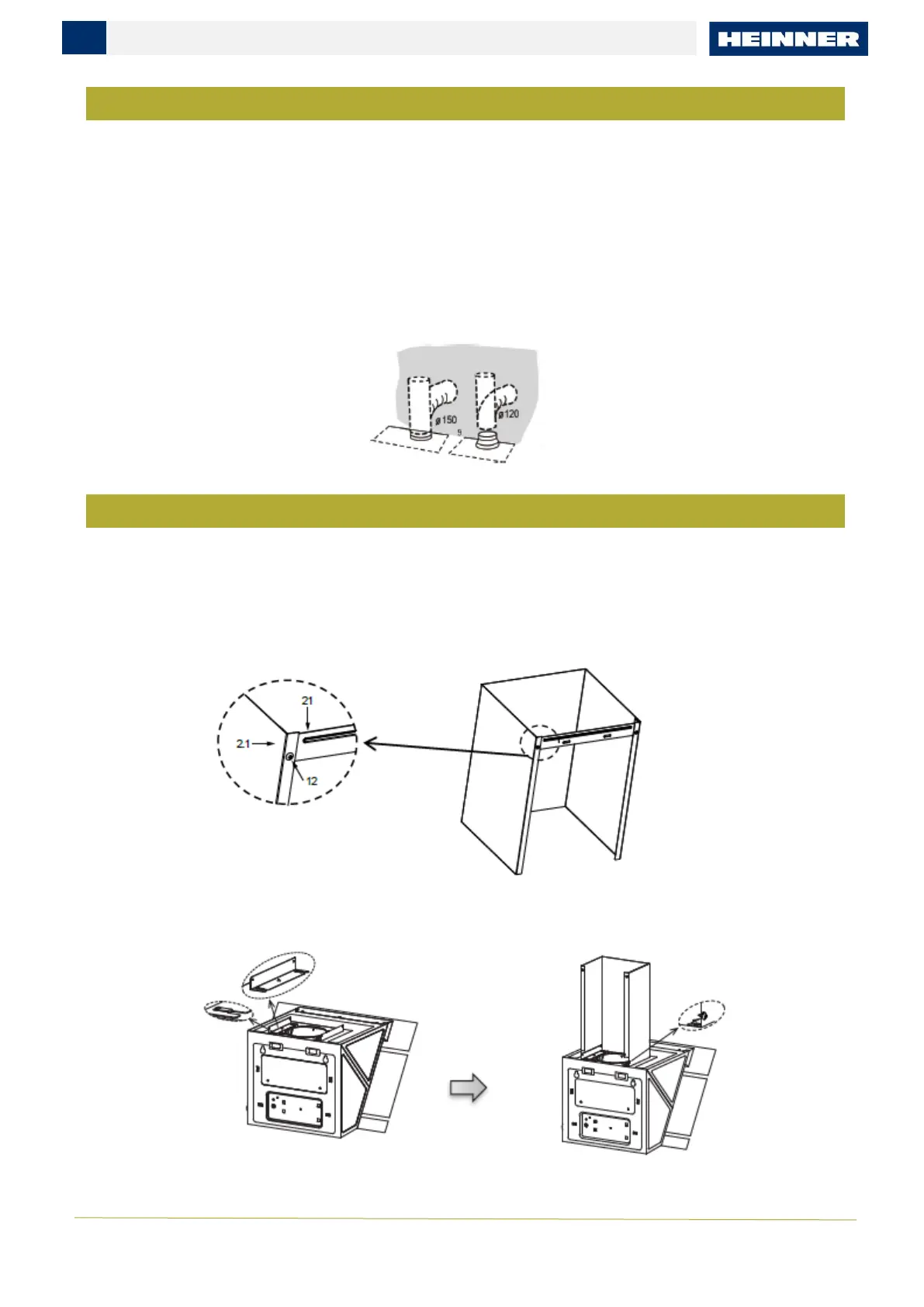

СВЪРЗВАНЕ
СИСТЕМА ЗА ОТВЕЖДАНЕ НА ВЪЗДУХА ЗА МОДЕЛА С ТРЪБА
При монтаж на версия на апарата с тръба свържете аспиратора към комина с помощта на гъвкава или
твърда тръба с диаметър 150 или 120 mm, в зависимост от препоръките на лицето, което извършва
монтажа.
За да монтирате връзка за отвеждане на въздуха с диаметър 120 mm, монтирайте редуциращ фланец
3 към извода от корпуса на аспиратора.
Фиксирайте тръбата 4 на място с достатъчен брой скоби (не са в комплекта).
Отстранете всички филтри с активен въглен от уреда.
МОНТАЖ НА КОМИНА
Коминът може да се монтира само в комбинация с аспиратор с изпускателна система.
Долна декоративна част на комина
Монтирайте опората за фиксиране на димоотводния комин 21 към долната декоративна част на
комина с 2 винта 12 (4,2 x 9,5), които ще получите в пакета с аспиратора.
Закачете опорите 13 към корпуса на аспиратора и ги закрепете с 2 винта 12 (4,2 x 9,5), като се уверите,
че са правилно разположени.
Леко разширете двете страни на долната част на комина, след което го закачете между опорите 13.
Фиксирайте долната част на комина към опори 21 с 2 винта 12 (4,2 x 9,5), които ще получите в пакета с
аспиратора.
Горна декоративна част на комина
