18

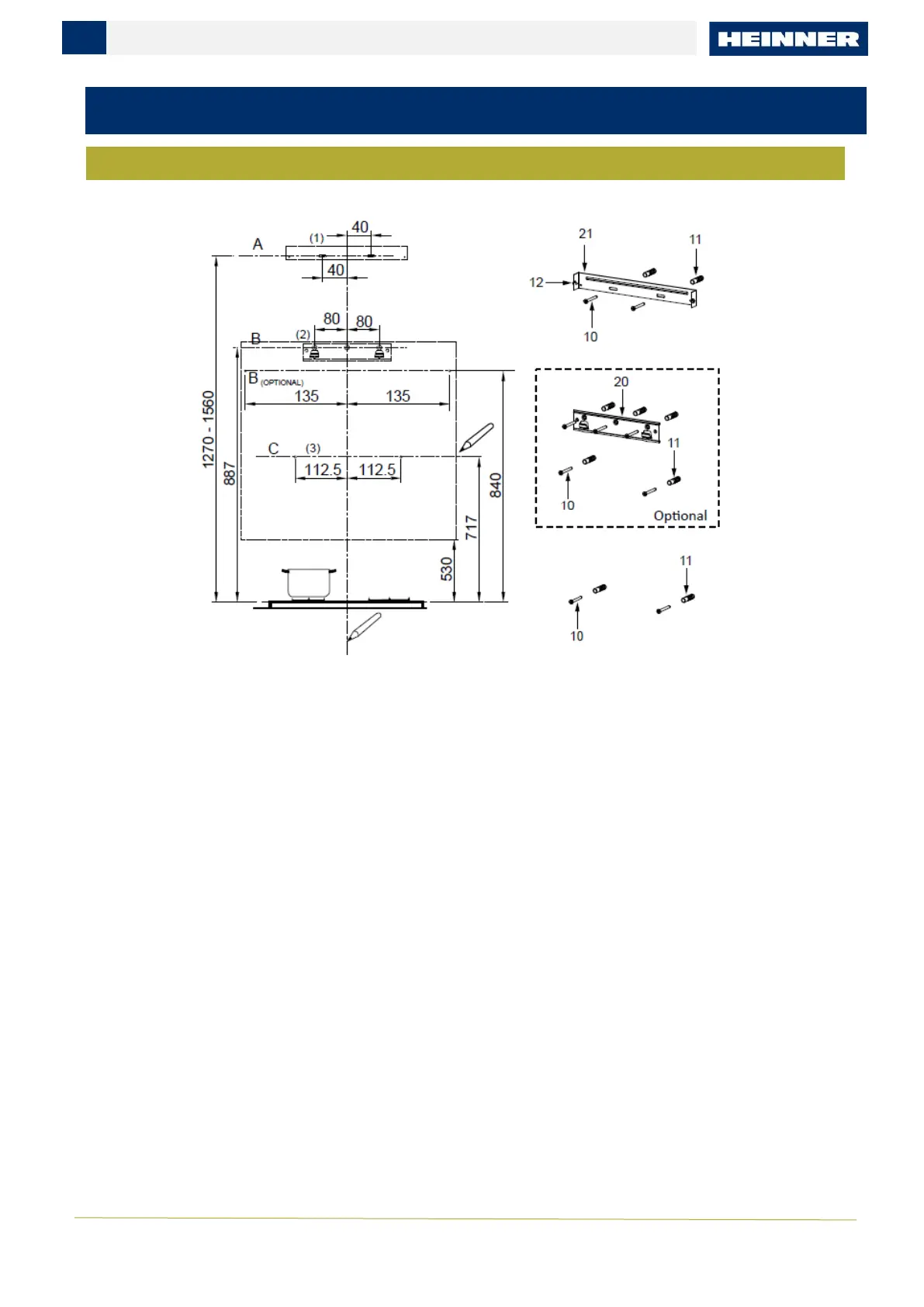

5. INSTALARE
GĂURIREA PERETELUI ȘI FIXAREA SUPORTULUI
Ca prim pas, efectuați următoarele desene:
O linie verticală până la tavan sau până la limita superioară, în centrul zonei în care urmează să fie montată
hota.
O linie orizontală A la 1270 - 1560 mm deasupra plitei aragazului.
O linie orizontală B la un minim 887 mm (otional 840 mm) deasupra plitei aragazului.
O linie orizontală C la un minim 717 mm deasupra plitei aragazului.
Marcați punctele:
Marcați un punct (1) pe linia orizontală A, la 40 mm le stanga de linia verticală de referință.
Repetați această operație pe cealaltă parte și pe linia de referință verticală, asigurându-vă că cele doua
marcaje sunt la același nivel.
Marcați un punct (2) pe linia orizontală B, la 80 mm (optional 135 mm) la stanga liniei de referință verticală
Repetați această operație pe cealaltă parte, asigurându-vă că cele două marcaje sunt pe aceeași linie
orizontală.
Marcați un punct (3) pe linia orizontală C, la 112.5 mm la stanga de linia verticală de referință. Repetați
această operație pe cealaltă parte, asigurându-vă că cele două marcaje sunt la același nivel.
Fixați suporturile:
Efectuați găuri în punctele marcate (1), (2), (3), utilizând un burghiu cu diametrul de 10 mm.
Introduceți diblurile 11 în orificiile (1), (2), (3).
Fixați suportul 20 cu 3 șuruburi 10 (5 x 50) .
Fixați un suport 21 pentru coșul de fum cu 2 șuruburi 10 (5 x 50).
