26

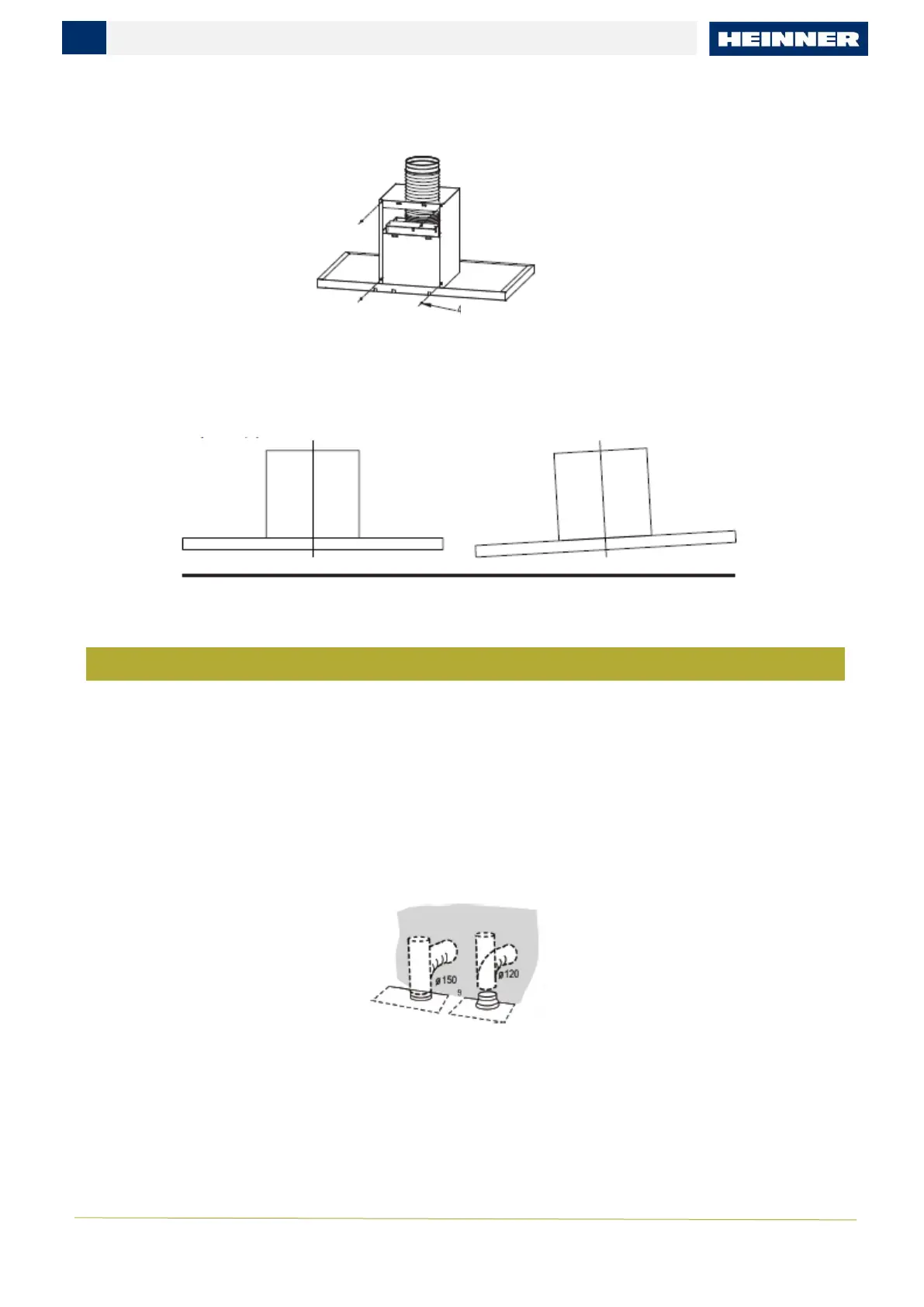

Долна декоративна част на комина
Фиксирайте димоотводната тръба към тялото на аспиратора, свържете комина и тялото на аспиратора
с 2 винта 12. Свържете опората за закрепване на комина и комина с 2 винта 12.
Захванете корпуса на аспиратора
Захванете корпуса на аспиратора към опората 20.
Изправете корпуса на аспиратора.
Извадете филтъра от вътрешността на аспиратора, поставете винтовете 10 в дюбелите 11 на
съответните места (3).
СВЪРЗВАНЕ
СИСТЕМА ЗА ОТВЕЖДАНЕ НА ВЪЗДУХА ЗА МОДЕЛА С ТРЪБА
При монтаж на версия на апарата с тръба свържете аспиратора към комина с помощта на гъвкава или
твърда тръба с диаметър 150 или 120 mm, в зависимост от препоръките на лицето, което извършва
монтажа.
За да монтирате връзка за отвеждане на въздуха с диаметър 120 mm, монтирайте редуциращ фланец
3 към извода от корпуса на аспиратора.
Фиксирайте тръбата 4 на място с достатъчен брой скоби (не са в комплекта).
Отстранете всички филтри с активен въглен от уреда.
Горната декоративна част на комина (приложимо само за горната декоративна част на комина за
дим).
Поставете горната декоративна част на комина 2.2, в долната декоративна част на комина 2.1, и я
издърпайте до хоризонталната линия В.
Свържете горната декоративна част на комина 2.2 и опората за закрепване на комина 21 с 2 винта 12 .
4 x Винт (ST4.2*9.5)
Правилно
Неправилно
