www.heinner.com
55

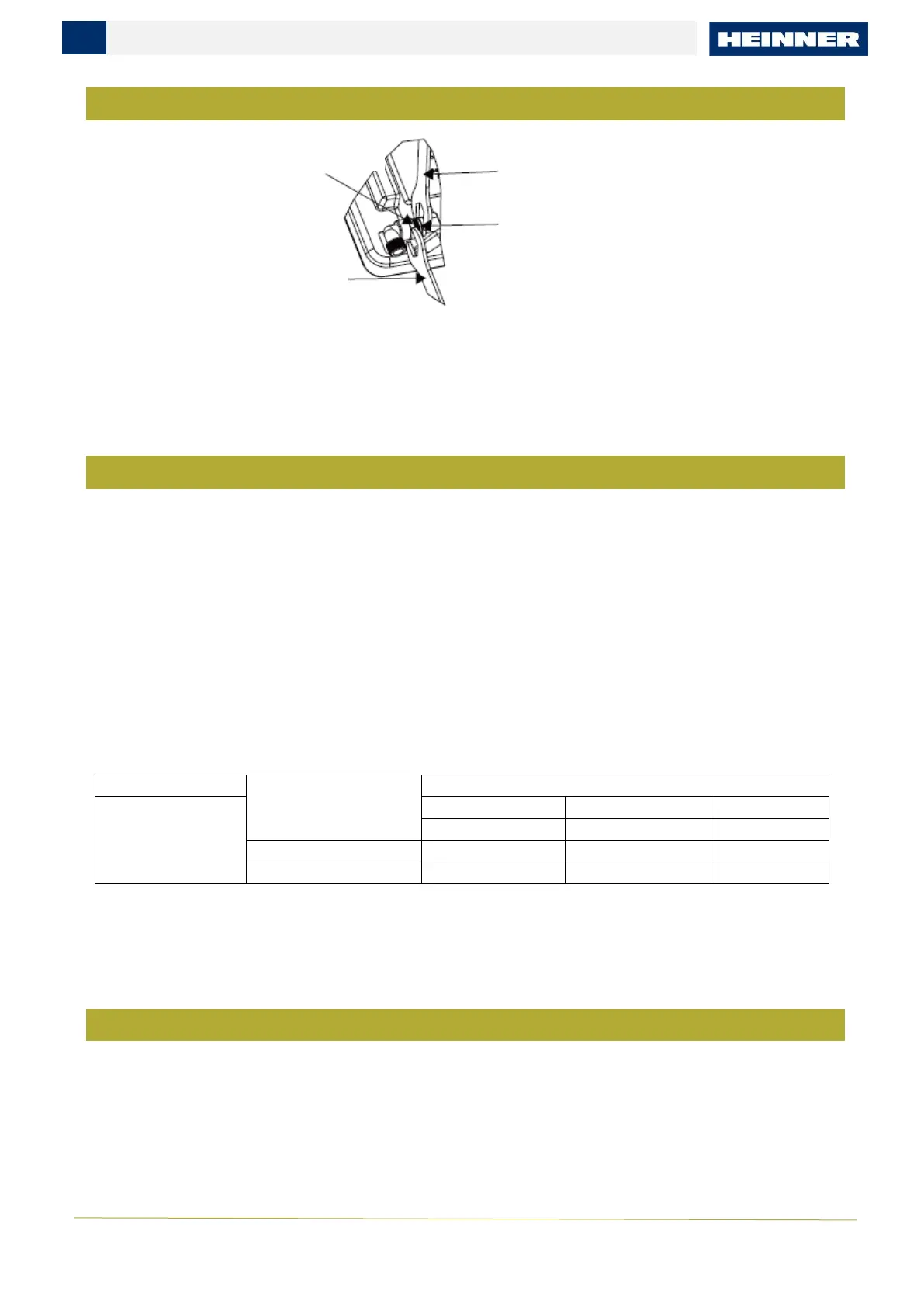

Könyök irányának beállítása
A könyök meglazítása után állítsa be a kívánt irányba, és tartsa a könyök hatlapfejét egy csavarkulccsal
mozdulatlanul. A gázbevezető cső nyers csavarjának meghúzásához használjon egy nyomatékkulcsot 9±1
N.m-es nyomatékkal. Győződjön meg arról, hogy a csavarkulcs nyomatékértéke az előírt tartományon belül
van, hogy a könyök ne törjön el vagy ne sérüljön meg a túlzott erő hatására.
A beszerelés befejezése után ellenőrizze, hogy az alkatrészek jó állapotban vannak-e, és tesztelje a légzárást,
hogy megbizonyosodjon a beszerelés légzáróságáról. A folyamat eredményéért a telepítő felel.
A főzőlap beszerelése
• Ne húzza meg túlzott erővel; ellenkező esetben a gumigyűrű könyöktörése vagy deformációja
következhet be, és szivárgás léphet fel. Vegye figyelembe, hogy a 10 N.m. nyomatékú meghúzáshoz
nyomatékkulcsot kell használni. A maximális nyomaték nem haladhatja meg a 20N.m-t.
Gázcsatlakozás
A csatlakozást olyan helyen kell elhelyezni, ahol a csap hozzáférhető.
A főzőlap bemeneti csatlakozó vége 1/2"-es menettel van ellátva, hogy lehetővé tegye az alábbiakat:
- Rögzített kapcsolás
- Rugalmas csővel történő csatlakozás (min. Sz. 1 m - max. 3 m).
• A mellékelt tömítést a gyűjtőcső kivezetése és a gázellátás közé kell behelyezni.
• Ellenőrizze a cső helyzetét, hogy ne érintkezzen a konyhabútor mozgó részeivel (pl. fiókok), és ne érjen
olyan helyekre, amelyek elzáródhatnak.
Model
Gáz típusa és nyomása
Hőbevezető nyílás mérete (mm)
HBH-M495IWFIX
Wok
Semi-rapid
Auxiliary
3.3kw (240g/h)
1.75kw (127.5g/h)
1.0kw (73g/h)
G20 20 mbar
1.28
1.00
0.78
G30 29 mbar
0.93
0.66
0.50
Szivárgásveszély!
Bármely csatlakozás kezelésénél ellenőrizze a tömítettséget. A gyártó nem vállal felelősséget azért, p56-ha
bármelyik szerelvény kezelést követően szivárog.
A VILLAMOSENERGIA-ELLÁTÁSHOZ VALÓ CSATLAKOZÁS
• Ezt a készüléket földelni kell.
• Ezt a készüléket 220-240 V, 50 Hz-60 Hz-es váltakozó áramú hálózathoz való csatlakoztatásra tervezték.
• A tápkábelben lévő vezetékek színe az alábbi kódnak megfelelően van megadva:
• Zöld/sárga = földelés
• Kék - Nulla
• Barna = Fázis
Hatszögletű könyökfej
Húzza meg egy
nyomatékkulccsal
9±1N.m-re.
A gázbevezető cső nyers
csavarja
Tartsa mozdulatlan
