HAZET-WERK
4/4
2588-1/4
HAZET-WERK Güldenwerther Bahnhofstraße 25-29
D-42857 Remscheid • Germany
Tel: +49(0) 21 91 / 7 92-0 • Fax: +49(0) 21 91 / 7 92-200
Email: info@hazet.de Website: www.hazet.com
Setzen Sie das Nockenwellenrad und die Steuerkette ein.
Setzen Sie die Nockenwellenradbefestigungsschraube ein.
Vergewissern Sie sich, dass sich das Nockenwellenrad auf der
Nockenwelle frei dreht und dass die Steuerkette korrekt auf den
Nockenwellen- und Kurbelwellenscheiben liegt.
Nehmen Sie auf der nicht gespannten Seite der Steuerkette
den Spielraum weg, indem Sie das Nockenwellenrad von
Hand im Gegenuhrzeigersinn drehen, und ziehen Sie dann die
Nockenwellenbefestigungsschraube an.
Setzen Sie den Steuerkettenspanner wieder ein und ziehen Sie ihn mit
einem Drehmoment von 60 Nm an.
Verwenden Sie ein geeignetes Werkzeug zum Gegenhalten (z. B. das
HAZET 2540-2 Nockenwellen-Fixierwerkzeug) und entfernen Sie die
Nockenwellenradbefestigungsschraube.
Setzen Sie eine neue Schraube ein und ziehen Sie sie mit 50 Nm an.
Entfernen Sie die Einstellwerkzeuge und drehen Sie die Kurbelwelle
zwei vollständige Umdrehungen in Motordrehrichtung. Stoppen Sie
unmittelbar vor der Steuerzeitenlage.
Bringen Sie den HAZET 2588-21 Kurbelwellenfixierdorn wieder an und
drehen Sie die Kurbelwellenscheibe vorsichtig in Motordrehrichtung,
bis die Wange der Kurbelwelle mit dem Fixierdorn in Berührung
kommt.
Wiederaufsetzen des Steuergehäusedeckels
Beim erneuten Aufsetzen des Steuerkettendeckels muss das korrekte
Verfahren befolgt werden, um Schäden an Motorkomponenten zu
verhindern und um zu gewährleisten, dass eine gute Ölabdichtung
erreicht wird. Die HAZET 2588-22 Steuergehäusedeckel-
Führungsdorne gehören zu diesem Verfahren.

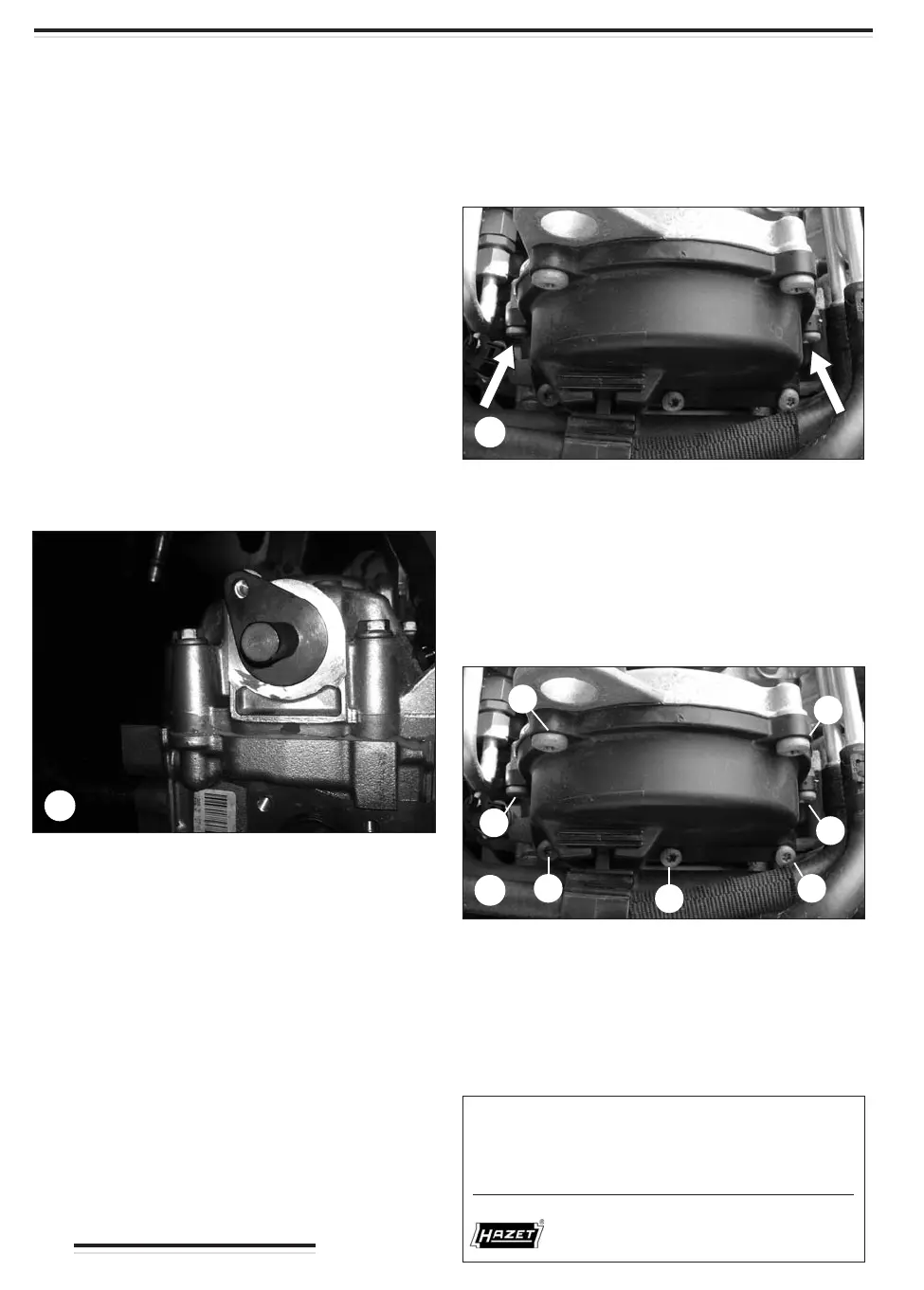

Schrauben Sie die HAZET 2588-22 Steuergehäusedeckel-
Führungsdorne in zwei der Gewindelöcher am Zylinderkopf (siehe
Abbildung 11).
Bringen Sie einen ununterbrochenen Streifen Dichtungsmasse auf der
Innenkante des Steuergehäusedeckels an.
Achten Sie auf eine korrekte Ausrichtung des Deckels zum
Motor und positionieren Sie den Deckel auf den HAZET 2588-22
Steuergehäusedeckel-Führungsdornen. Schieben Sie ihn entlang der
Dornen bis in seine Montagestellung.
Entfernen Sie die HAZET 2588-22 Steuergehäusedeckel-
Führungsdorne.
Setzen Sie die Steuergehäusedeckel- Befestigungsschrauben ein und
ziehen Sie sie zunächst nur fingerfest an.
Ziehen Sie die Schrauben in der Reihenfolge A, B, C, D, E mit 5 Nm an.
Ziehen Sie die Schrauben in der Reihenfolge A, B, C, D, E, F, G bis zu
ihrer Endeinstellung mit 8 Nm an.
Setzen Sie das HAZET 2588-20 Nockenwellen-Arretierwerkzeug ein
und sichern Sie es in seiner Stellung mit einer geeigneten Schraube.
HINWEIS: Wenn das HAZET 2588-20 Nockenwellen-
Arretierwerkzeug nicht korrekt eingesetzt werden kann, muss die
Motoreinstellung angepasst werden.
Verwenden Sie ein geeignetes Werkzeug zum Gegenhalten (z. B. das
HAZET 2540-2 Nockenwellen-Fixierwerkzeug) und ziehen Sie die
Nockenwellenradschraube bis zu ihrer Endeinstellung von 50 Nm +
90 Grad an.
Wenn die Ventilsteuerung korrekt eingestellt ist, enthält der Abschnitt
„Wiederaufsetzen des Steuergehäusedeckels“ auf Seite 4 wichtige
Informationen für das richtige Montageverfahren.
bk
bl
C
A
B
E
G
F
D
bm
