HAZET-WERK
4/4
2588-1/4
HAZET-WERK Güldenwerther Bahnhofstraße 25-29
D-42857 Remscheid • Germany
Tel: +49(0) 21 91 / 7 92-0 • Fax: +49(0) 21 91 / 7 92-200
Email: info@hazet.de Website: www.hazet.com
Mettez en place le pignon d’arbre à cames et la chaîne de distribution.
Sans serrer, mettez en place la vis de fixation du pignon de l’arbre
à cames, en vous assurant que le pignon d’arbre à cames tourne
librement sur l’arbre à cames et que la chaîne de distribution est
correctement mise en place sur les pignons de l’arbre à cames et du
vilebrequin.
Retirez le mou du coté sans tension de la chaîne de distribution en
faisant tourner le pignon d’arbre à cames à la main en sens antihoraire
et ensuite serrez la vis de fixation de l’arbre à cames.
Remettez le tendeur de la chaîne de distribution et serrez avec un
couple de serrage de 60 Nm.
En utilisant un outil adapté pour empêcher la rotation (comme l’outil
de maintien d’arbre à cames HAZET 2540-2), retirez la vis de fixation
du pignon de l’arbre à cames.
Mettez en place une vis neuve, en la serrant à 50 Nm.
Retirez les outils de calage et faites tourner le vilebrequin deux tours
complets dans le sens de rotation du moteur, en arrêtant juste avant
sa position de calage.
Remettez la pige de blocage du vilebrequin HAZET 2588-21 et avec
précaution, faites tourner la poulie du vilebrequin dans le sens de
rotation du moteur jusqu’à ce que la flasque du vilebrequin entre en
contact avec la pige de blocage

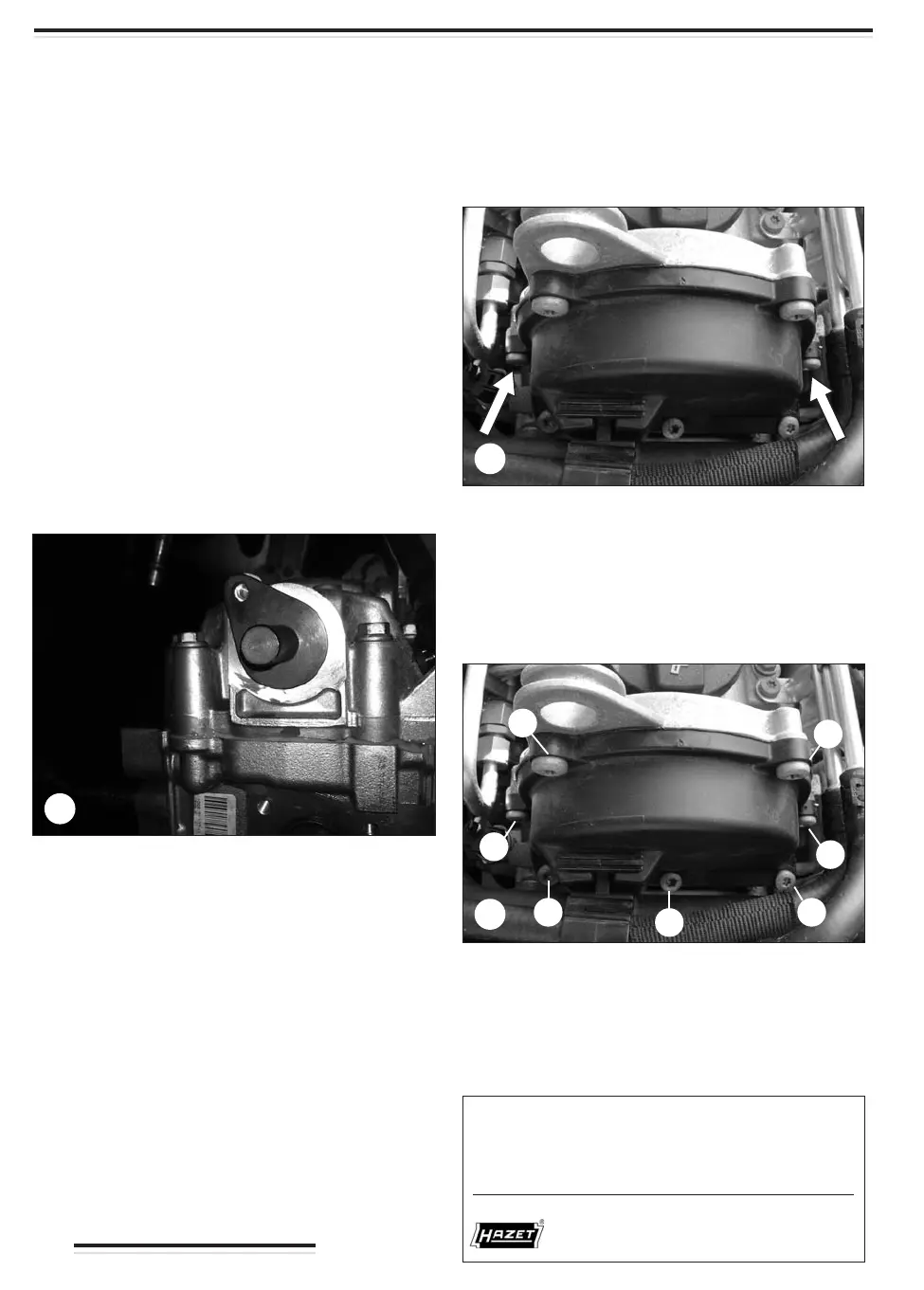

Remontage du carter de distribution
Pendant le remontage du carter de la chaîne de distribution, il
faut suivre la procédure correcte pour éviter des dommages aux
composants moteur et pour assurer qu’une bonne étanchéité à l’huile
est atteinte, les tiges de guidage du carter de distribution HAZET
2588-22 font partie intégrante de cette procédure.
Vissez les tiges de guidage du carter de distribution HAZET 2588-22
dans deux des trous taraudés dans la culasse (voir illustration 11).
Appliquez un bourrelet continu de pâte d’étanchéité sur le bord
intérieur du carter de distribution.
En vous assurant que le carter de distribution reste bien sur le moteur,
positionnez le carter sur les tiges de guidage du carter de distribution
HAZET 2588-22 et faites-le glisser le long des tiges jusqu’à sa
position de mise en place.
Retirez les tiges de guidage du carter de distribution HAZET 2588-22.
Mettez les vis de fixation du carter de distribution, en serrant
seulement avec les doigts à ce stade.
Serrez les vis à 5 Nm dans l’ordre A, B, C, D, E.
Serrez les vis jusqu’à leur réglage final de 8 Nm dans l’ordre A, B, C,
D, E, F, G.
Mettez en place l’outil de blocage d’arbre à cames HAZET 2588-20 et
sécurisez en position avec une vis appropriée.
NOTE: s’il n’est pas possible d’installer correctement l’outil de
blocage de l’arbre à cames HAZET 2588-20, c’est que le calage du
moteur a besoin d’un réglage.
En utilisant un outil adapté pour empêcher la rotation (comme l’outil
de maintien d’arbre à cames HAZET 2540-2), serrez la vis du pignon
de l’arbre à cames jusqu’à atteindre le réglage final de 50 Nm + 90
degrés.
Quand le calage correct des soupapes a été effectué, reportez-vous à
la section “Remonter le carter de distribution” en page 4 pour avoir
des informations importantes sur la procédure de montage correcte.
bk
bl
C
A
B
E
G
F
D
bm
