HAZET-WERK
4480
2/4
Ces moteurs essence 1.2TFSi du Groupe VW ont été introduits pour la
première fois en 2010 et sont disponibles sur les véhicules des quatre
marques.
Ces moteurs quatre cylindres ont un simple arbre à cames, avec
deux soupapes par cylindre. Une chaîne de distribution est utilisée
pour assurer la transmission entre vilebrequin et arbre à cames. Ces
moteurs sont à turbocompresseur à gaz d’échappement et utilisent un
système d’injection directe haute pression du carburant.

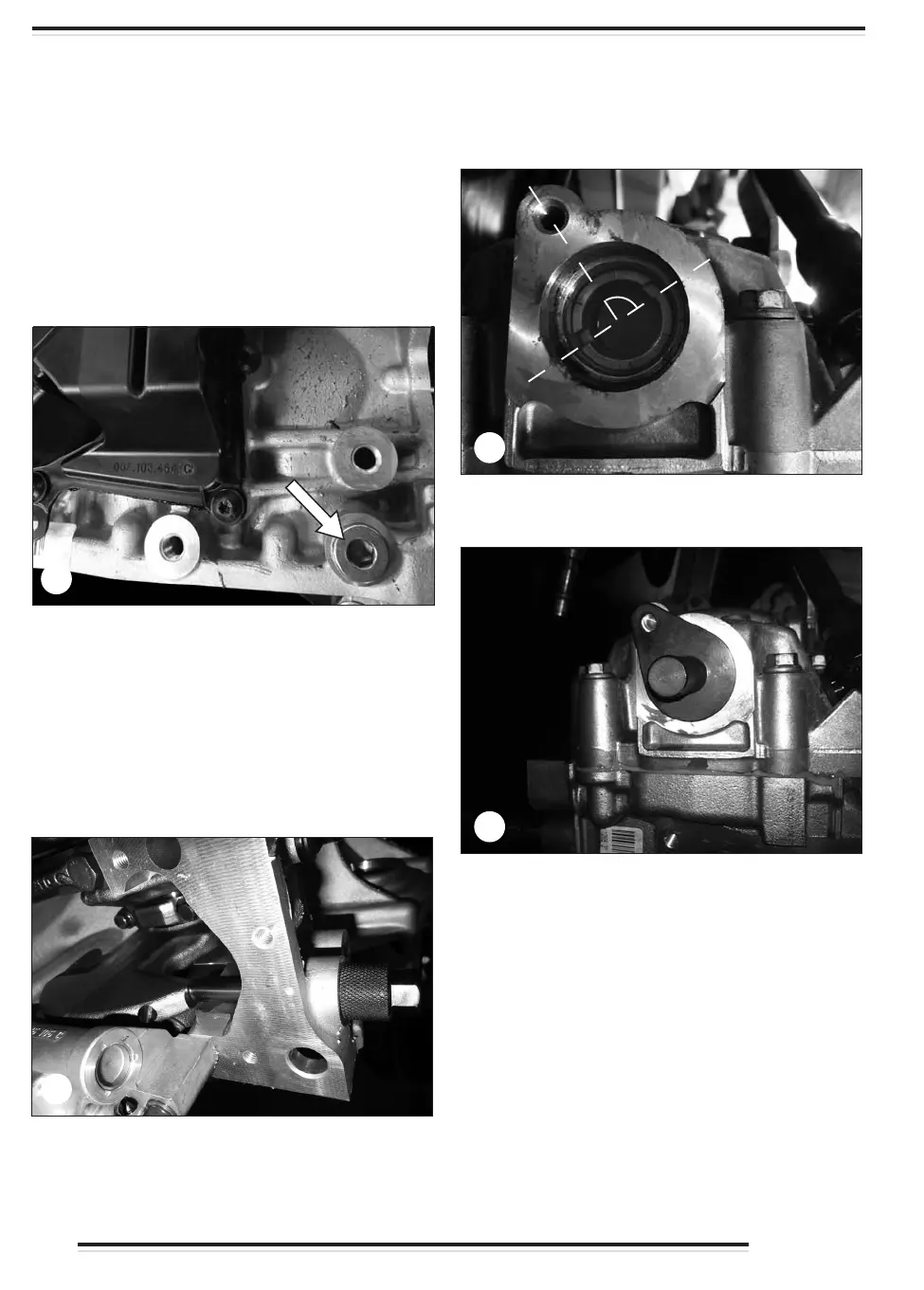

Vérification du calage
Le trou taraudé pour la pige de blocage du vilebrequin est située
à l’arrière du bloc-cylindres, et vers le carter de la chaîne de
distribution.
Retirez le bouchon de dessus le moteur.
Mettez en place la pige de blocage du vilebrequin HAZET 2588-21 et
serrez à 30 Nm.
NOTE: s’il n’est pas possible de visser à fond la pige HAZET 2588-
21, retirez alors la pige et faites tourner la poulie du vilebrequin de 90
degrés dans le sens de rotation du moteur et remettez ensuite la pige
de blocage du vilebrequin HAZET 2588-21.
Avec précaution, faites tourner la poulie du vilebrequin dans le sens
de rotation du moteur jusqu’à ce que la flasque du vilebrequin entre
en contact avec la pige de blocage du vilebrequin HAZET 2588-21.
Pour plus de clarté, le moteur est montré avec le carter d’huile enlevé.
Introduction
L’outil de blocage d’arbre à cames se positionne dans la culasse côté
boîte de vitesse.
Retirez les composants moteur pour vous libérer l’accès.
Examinez la position de l’arbre à cames par rapport à la culasse. La
position doit être celle de l’illustration 3.
Mettez en place l’outil de blocage d’arbre à cames HAZET 2588-20 et
sécurisez-le en position avec une vis appropriée.
S’il n’est pas possible d’installer correctement l’outil de blocage de
l’arbre à cames HAZET 2588-20, c’est que le calage du moteur a
besoin d’un réglage.
Quand le calage correct des soupapes a été effectué, reportez-vous à
la section “Remonter le carter de distribution” en page 4 pour avoir
des informations importantes sur la procédure de montage correcte.
2588-1/4
1
2
3
4
