N’utilisez que des pièces détachées d’origine Hayward
®
N’utilisez que des pièces détachées d’origine Hayward
®
Page 8 sur 20 Page 9 sur 20Control Station NG Control Station NG

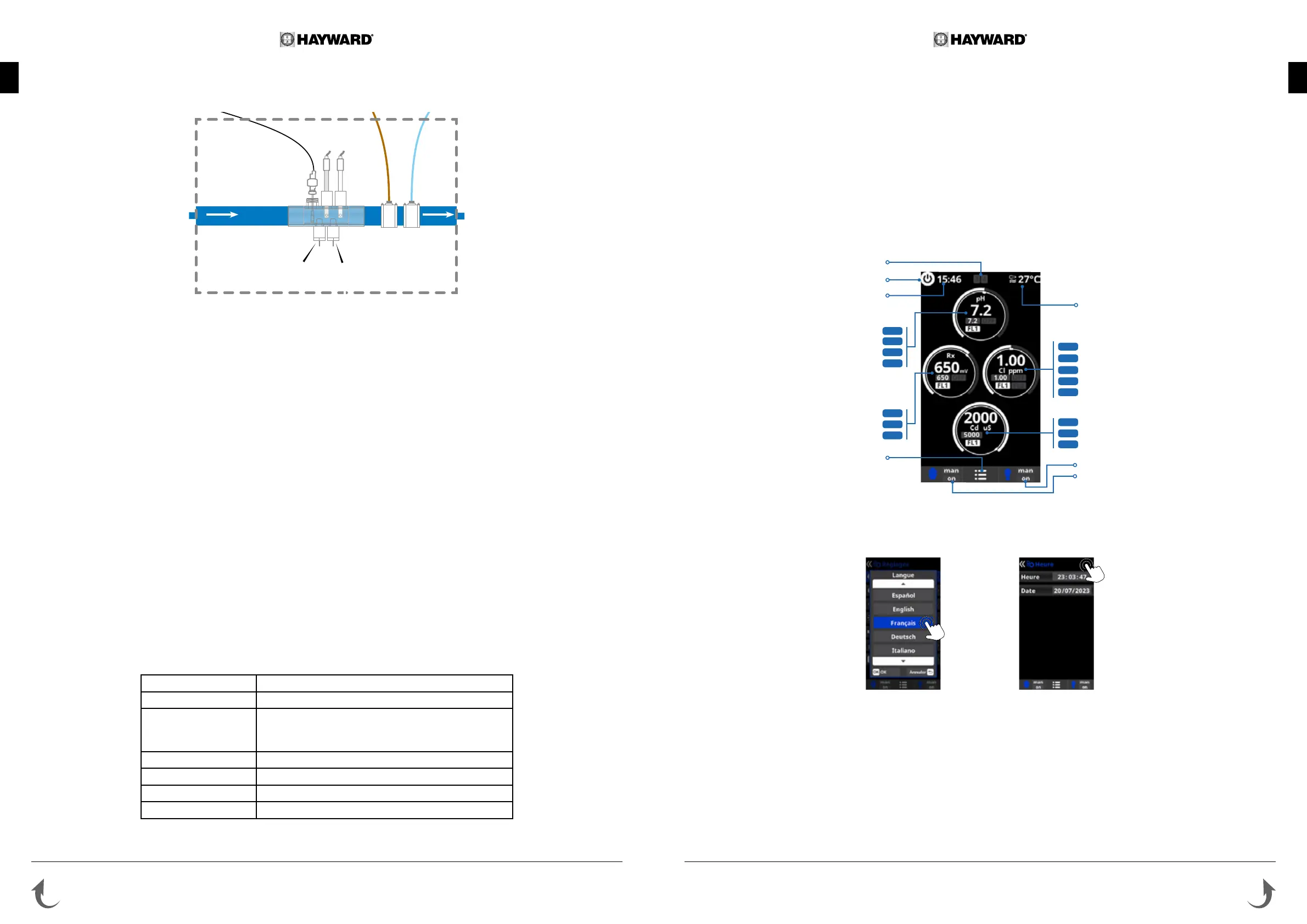

3e. Installation du détecteur de débit mécanique
Installation et connexion du détecteur de débit mécanique :
• Installer le support du détecteur de débit avant la cellule et dans le by-pass.
• Dévisser le capuchon protecteur blanc du détecteur de débit mécanique.
• Visser le détecteur de débit sur le filetage 3/4" mâle.
• Connecter les câbles rouge et noir à la plaque électronique aux bornes E et F.
p
H
O
R
P
Porte-
sonde
Sonde pH
Détecteur
de débit
Injection
acide
liquide
Injection
chlore
liquide
Pool
terre
Sonde
température
Sonde Rx
4. PRÉREQUIS POUR METTRE EN ROUTE LE TRAITEMENT CHIMIQUE
Préparation de l’eau de la piscine
Pour préparer l’eau de la piscine au fonctionnement, la composition chimique de celle-ci doit être équilibrée. Cet équilibre
doit être fait AVANT d’activer le Control Station NG. Certains ajustements de l’équilibre chimique de la piscine peuvent
prendre plusieurs heures. Il est donc nécessaire de lancer la procédure bien avant de mettre Le Control Station NG en
marche.
Équilibre chimique de l’eau
L’eau doit impérativement être équilibrée manuellement AVANT toute mise en marche de l’appareil.
Le tableau ci-dessous récapitule les concentrations recommandées par Hayward. Il est important de contrôler votre eau régulièrement
et de maintenir ces concentrations afin de limiter la corrosion ou la dégradation des surfaces.
CHIMIE CONCENTRATIONS RECOMMANDÉES
Chlore libre 1,0 à 3,0 ppm
pH 7,2 à 7,6
Acide cyanurique
(stabilisant)
20 à 30 ppm maxi
(Ajouter du stabilisant uniquement si nécessaire)
0 ppm en piscine intérieure
Alcalinité totale 80 à 120 ppm
Dureté de l’eau 200 à 300 ppm
Métaux 0 ppm
Indice de Langelier -0,2 à 0,2 (0 de préférence)
5. FONCTIONNEMENT
L’appareil est conçu pour être branché en permanence sur une prise protégée. Le Control Station NG ne doit pas être
débranché sauf si les équipements de la piscine sont en cours d’entretien ou si la piscine doit être fermée (hivernage).
Dès que les paramètres de l’eau se situent à l’intérieur des plages recommandées, vous pouvez mettre en marche
l’appareil.
5b. Première mise en route de l’appareil
5a. Vue et description de l’écran d’accueil
Valider l’heure et la date actuelle
avec le bouton OK.
Choisir la langue de préférence
et valider avec le bouton OK.
Bouton On/Off
Accès au menu
Relais disponibles
on/off
3000
7.2
on/off
AL3
FL1
FL1
FL1
Fonctionnement
Mesure actualisée de la conductivité
Point de consigne de pH maxi (Acide)
Filtration stoppée ou débit insufsant
Filtration stoppée ou débit insufsant
Filtration stoppée ou débit insufsant
État et programme de l’éclairage
État et programme de la ltration
Fonctionnement de la pompe péristaltique
Temps d’injection maximum atteint
FL2
0.00
on/off
1.00
FL1
Défaut débit sonde chlore libre
Mesure actualisée du chlore libre
Filtration stoppée ou débit insufsant
Fonctionnement électrolyse
Température de l’eau en ºC
Point de consigne du chlore libre
650
5000
Point de consigne de Rx maxi
Point de consigne de conductivité maxi
Heure
