Utilizar apenas peças de substituição de marca Hayward
®
Utilizar apenas peças de substituição de marca Hayward
®

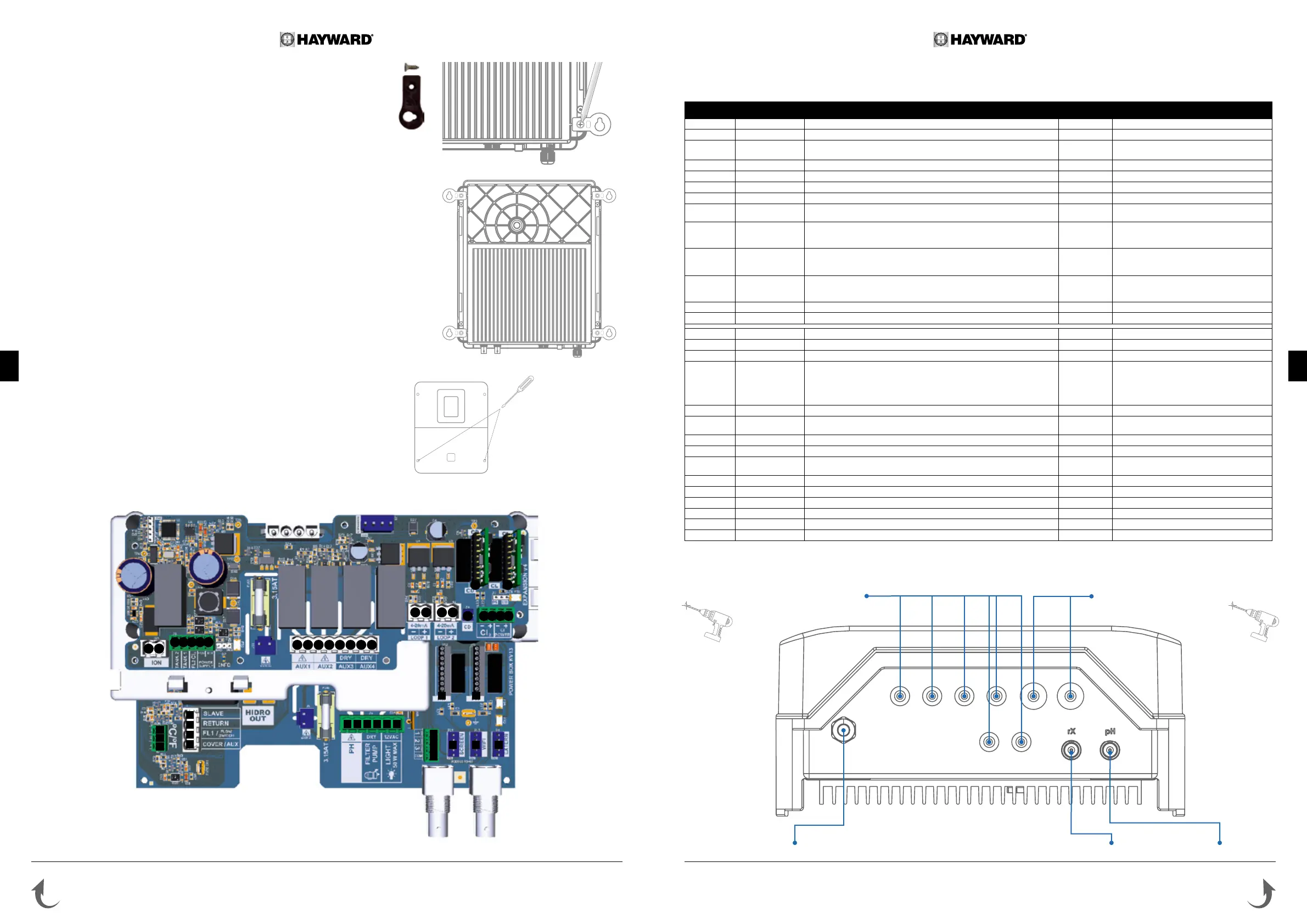

Página 6 de 20 Página 7 de 20Control Station NG Control Station NG
3c. Instalação e ligação das placas eletrónicas
Ligar a caixa a uma tomada de alimentação elétrica permanente.
•
: Este circuito deve ser protegido por um disjuntor diferencial
residual (DDR) (corrente residual: 30 mA máx.)
e um interruptor temporizado de 16 A.
Retirar a tampa branca
desapertando os 4 parafusos
com o auxílio de uma chave de
parafusos.
1
A
D
E
F
G
H M
N
P
R
V U
S T
Q
O
LKJI
B
C
2
3 4 5 6 7
13128 9 10 11 14
16 18
20
15
17 19
21 22 23
2526
24
3b. Instalação na parede
Fixar a caixa à parede. A caixa deve ser instalada no local técnico
(seco, de temperatura moderada, ventilado). Atenção: os vapores de
ácido podem danicar irremediavelmente o aparelho. Posicionar os
depósitos de produtos de tratamento tendo em conta este facto.
Desligar a bomba de ltragem da piscina antes de iniciar a instalação.
A instalação deve ser feita em conformidade com as normas em vigor
no país em que seja efetuada.
A caixa deve ser montada a uma distância horizontal mínima de
3,5 metros da piscina (ou mais, caso a legislação local o exija) e a
menos de 1 metro de uma tomada elétrica protegida.
A caixa deve ser colocada na vertical, sobre uma superfície plana,
com os cabos orientados para baixo. Não montar a caixa por trás de
um painel ou num espaço fechado.
Todos os componentes metálicos da piscina podem ser ligados à
mesma terra, seguindo a regulamentação local.
(x4)
3d. Ligações da caixa
6 entradas para os os dos equipamentos Módulo Wi-Fi/ Ethernet
Furar com um berbequim
de broca M12
ou com uma broca cónica
Furar com um berbequim
de broca M16, 5
ou com uma broca cónica
Fio de alimentação Sonda de Rx Sonda de pH
Ligação das entradas:
Placa Nome Descrição Bornes Tipo de entrada / saída
Principal ºC Sonda de temperatura (opcional) A-B-C Vermelho, amarelo, preto
Principal COVER / AUX Detetor de cobertura fechada D-F Contacto seco
Principal
FL1 / FLOW
SWITCH
Detetor de caudal mecânico E-F Contacto seco não polarizado
Principal SLAVE Bloco terminal para caixa mestra ou escrava G-F Contacto seco
Principal PH Bomba de injeção peristáltica ou eletromagnética H-I
Saída de tensão 230 V CA 5 A máx
Principal FILTER PUMP Controlo da bomba de filtragem J-K Contacto seco
Principal LIGHT 50W Controlo e alimentação de iluminação L-M
Saída de tensão 12 V CA 50 W máx
Principal
VARIABLE
SPEED PUMP
Controlo da bomba de velocidade variável N-O-P-Q
Contacto seco
V1 - V2 - V3 - Comum
Principal SCREEN Ecrã separado (opcional) R
Modbus RS465
De cima para baixo: vermelho / livre / amarelo
/ verde / preto
Principal WIFI Módulo Wi-Fi ou Ethernet (opcional) S
Modbus RS465
De cima para baixo: vermelho / livre / amarelo
/ verde / preto
Principal EXTERN Conetor padrão de comunicação T
Modbus RS465
De cima para baixo: vermelho / livre / amarelo
/ verde / preto
Principal PH Ligação do chip pH (opcional), inscrição e LED à esquerda U 5 V CC
Principal RX Ligação do chip Rx (opcional), inscrição e LED à esquerda V 5 V CC
Extensão ION Conetor de alimentação de elétrodo de cobre (não fornecido)
Extensão TANK1 Detetor de fim de depósito 1 4-6 Contacto seco
Extensão TANK2 Detetor de fim de depósito 2 3-6 Contacto seco
Extensão FL2 CL2 Detetor de caudal da sonda de cloro livre
5-6-7
para s.
amperométrica
5-6
para s.
membrana
Preto - castanho - azul
Preto - vermelho
Extensão AUX1 Controlo e alimentação por relé 8-9 Saída de tensão 230 V CA 5 A máx
Extensão AUX2
Relé pré-programado para bomba de injeção
peristáltica ou eletromagnética.
10-11 Saída de tensão 230 V CA 5 A máx
Extensão AUX3 Controlo por relé 12-13 Contacto seco
Extensão AUX4 Controlo da bomba de calor (opção temp.) ou controlo por relé 14-15 Contacto seco
Extensão 4-20mA LOOP1 Leitura da sonda de cloro livre de membrana 16-17
+: verde (+12 V CA) /
-: amarelo (4-20 mA)
Extensão 4-20mA LOOP2 Leitura da sonda de 4-20 mA 18-19 12 V CA 4-20 mA
Extensão CD Ligação da sonda de condutividade 20
Extensão CL2 Ligação da sonda de cloro livre amperométrica 21-22
Extensão CL POWER 23-24
Extensão CL Ligação do chip CL (opcional), inscrição e LED à esquerda 25 5 V CC
Extensão CD Ligação do chip CD (opcional), inscrição e LED à esquerda 26 5 V CC
