Formulaire n° IRNGCDM-1020
30
Français
INSTALLATION

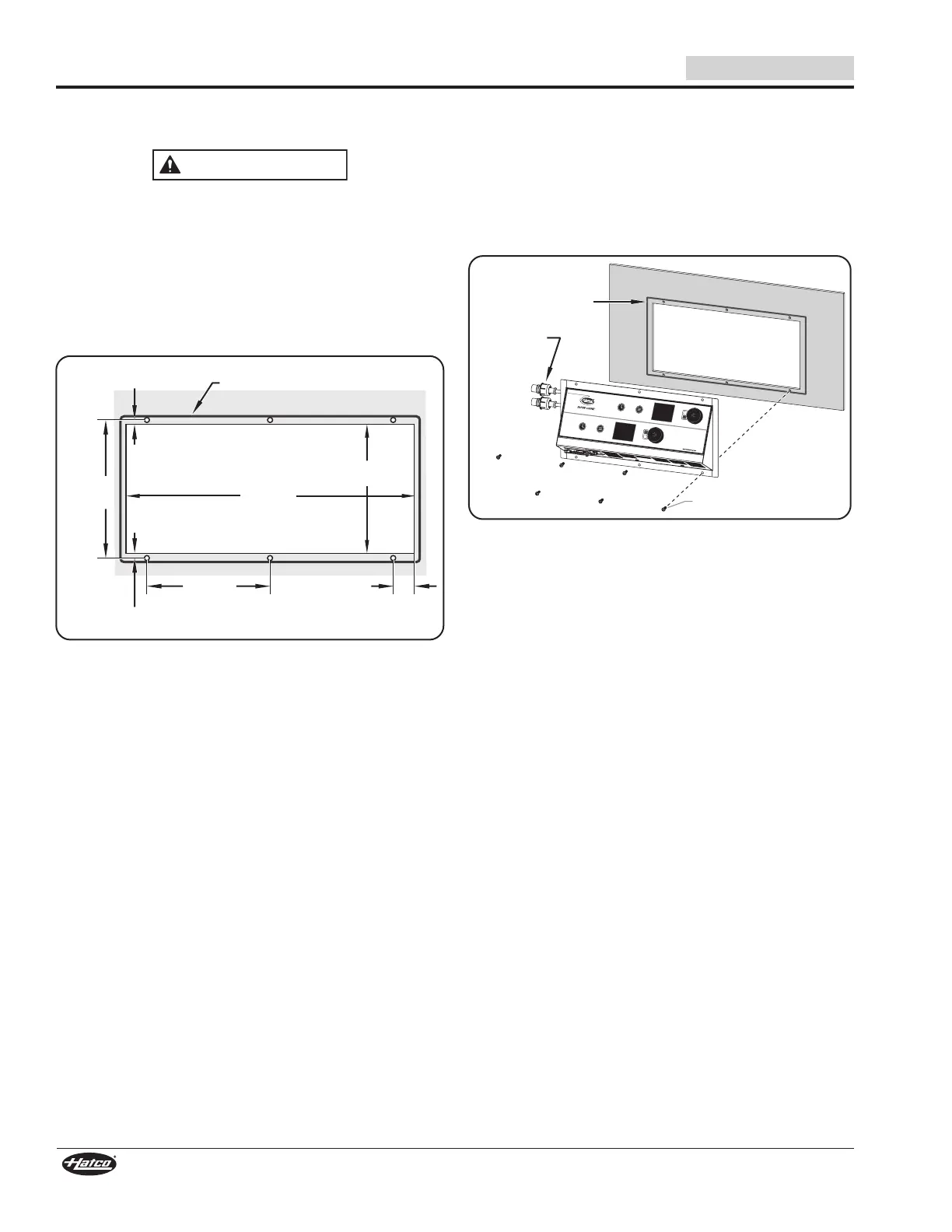

Installation du panneau de commande
Appliquez la procédure suivante pour installer le panneau de
commande.
AVERTISSEMENT
Le panneau de commande encastré à distance doit
être installé sur un mur vertical en position verticale.
L’installation du panneau de commande en position
horizontale peut conduire à une accumulation de liquides
et entraîner une décharge électrique.
1. Prenez soigneusement les mesures nécessaires et
pratiquez la découpe destinée au panneau de commande
dans la paroi du meuble.
2. Percez les trous nécessaires aux vis de montage du panneau
de commande autour de la découpe (vis non fournies).
150 mm
(6″)
330 mm
(13″)
140 mm
(5-1/2")
25 mm
(1")
162 mm
(6-3/8")
6 mm
(3/16")
6 mm
(3/16")
Joints en silicone
Paroi de l'armoire
Paroi de l'armoire
Control Panel Cutout and Screw Hole Dimensions
3. Appliquez un point de joint en silicone approuvé par la NSF
de 6 mm (1/4″) là où le cadre sur le panneau de commande
en contact avec la surface de l’armoire. Référez-vous à
l’illustration « Dimensions des emplacements d’orifices
de passage de vis et de découpe pour le panneau de
commande » pour obtenir plus d’informations.
4. Placez le panneau de commande dans l’ouverture par
l’avant du meuble. Assurez-vous quele cadre sur le
panneau de commande est bien enfoncée dans le joint en
silicone.
5. Fixez le panneau de commande sur la surface verticale à
l’aide de six vis de montage (non fournies).
6. Connectez les câbles de commande mâles avant et arrière
du panneau de commande aux câbles de commande
femelles correspondants sur la plaque à induction.
Vis de montage
Câble de
commande
(mâle)
Joints en
silicone
Paroi de l'armoire
Paroi de l'armoire
Installation du panneau de commande
