MAINTENANCE
6. Retirez l’axe des charnières des deux plaques à gaufres.
Notez la façon dont les charnières des plaques à gaufres
sont positionnées pour le remontage.
Écrou à
ailettes
Axe de
charnière
Vue de
derrière

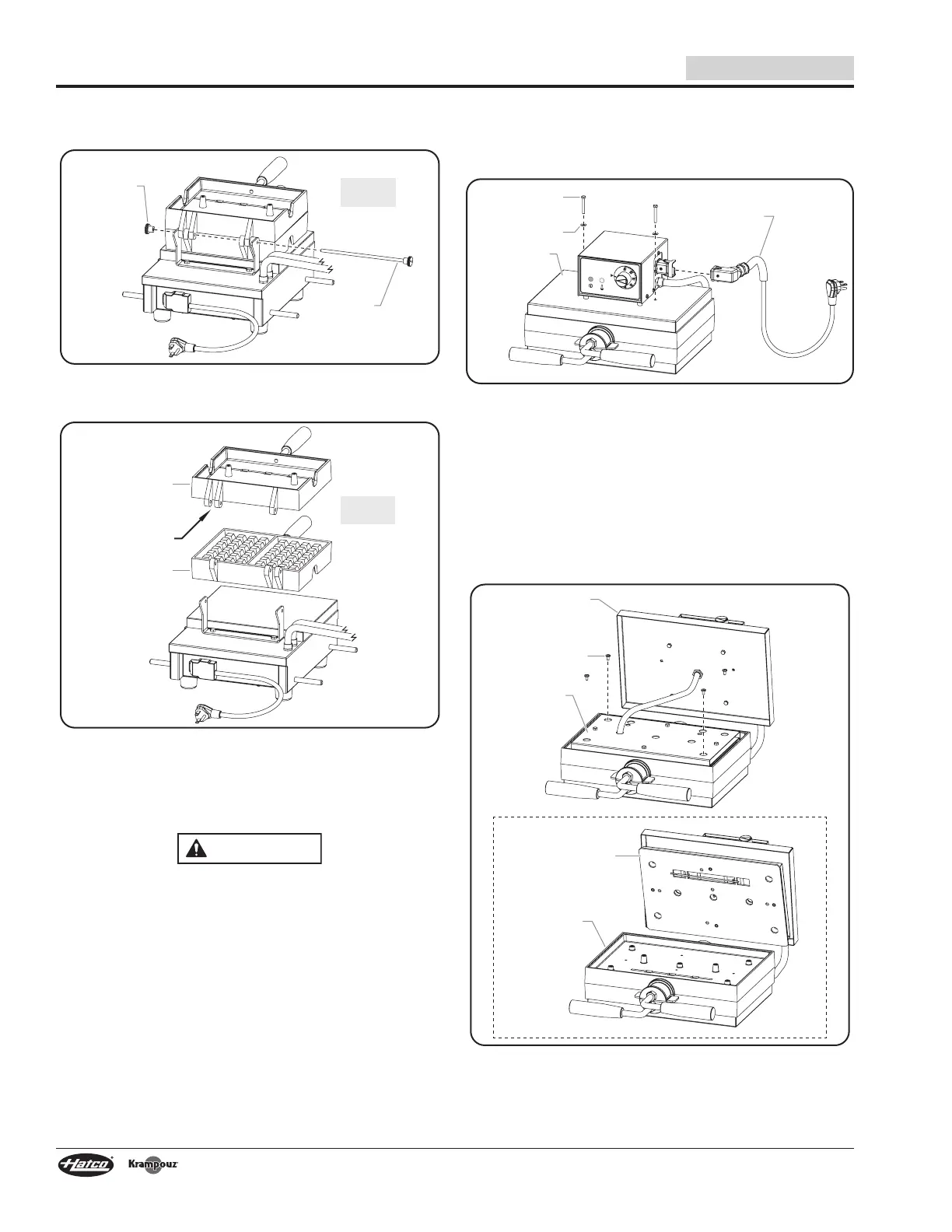

Démontez l’écrou à ailettes et l’axe de charnière
(illustration : modèle KWM09)
7. Retirez les plaques à gaufres
Plaque à
gaufres
supérieure
Plaque à
gaufres
inférieure
Charnières
Vue de
derrière
Retrait des plaques à gaufres (illustration : modèle KWM09)
Modèles pivotants
Utilisez la procédure suivante pour retirer les plaques à gaufres
pivotantes pour le nettoyage.
ATTENTION
DANGER DE BRÛLURE: Laissez l’appareil refroidir avant
d’effectuer tout nettoyage, réglage ou entretien.
1. Tournez la commande de température entièrement dans le
sens anti-horaire jusqu’à la position d’arrêt, débranchez le
cordon d’alimentation et laissez l’appareil refroidir.
2. Débranchez le cordon d’alimentation amovible du boîtier
de commande monté sur la plaque à gaufres supérieure.
3. Retirez l’ensemble du gaufrier du support.
4. Retirez l’ensemble de l’élément chauffant supérieur.
a. À l’aide d’un tournevis six pans, retirez les deux vis
six pans du couvercle de l’élément supérieur.
Cordon
d’alimentation
Vis à
six pans
Rondelle
Couvercle
de l’élément
supérieur
Retrait du couvercle supérieur de l’élément
b. Retirez le couvercle de l’élément supérieur et le boîtier
de commande de la plaque à gaufres supérieure et
mettez-les de côté. Les bobines seront toujours fixées
entre le boîtier de commande et les deux ensembles
d’éléments.
c. Retirez les quatre vis cruciformes (situées à chaque
coin) de l’ensemble de l’élément chauffant supérieur.
d. Retirez l’ensemble de l’élément chauffant supérieur de la
plaque à gaufres supérieure et mettez-le de côté avec le
couvercle de l’élément supérieur.
Ensemble
élément
chauffant
supérieur
Plaque à
gaufres
supérieure
Vis
Couvercle
de l’élément
supérieur
Ensemble
élément
chauffant
supérieur
Retrait de l’ensemble de l’élément chauffant supérieur
5. Retournez les plaques à gaufres de sorte que l’ensemble
de l’élément chauffant inférieur soit visible.
