Français
26 CWBPSM-0225
INSTALLATION
Installer l’appareil
AVIS
Lors de l’installation, manipulez l’appareil avec
précaution et évitez au maximum de heurter les tuyaux
et les conduites. La garantie ne couvre pas les éléments
endommagés pendant l’installation.
1. Sortez l’appareil de la structure d’expédition et placez-le
avec précaution dans la découpe du comptoir. Cette étape
nécessite deux personnes ou plus en fonction de l’appareil.
2. Appliquez un agent d’étanchéité à base de silicone
homologué par la NSF sur les bords de l’appareil pour le
fixer au comptoir.
NOTA: Si la condensation excessive apparaît sous le comptoir
pendant le fonctionnement, appliquez un mastic de
mousse à base de polyuréthane dans l’espace entre la
partie inférieure du comptoir et de l’appareil.
Flux d’air
d’évacuation
Flux d’air
d’évacuation
Flux d’air
d’admission
Flux d’air
d’admission
Serpentins du condenseur
(à l’intérieur du collet
de conduit)
Découpe du plan
de travail
Orifices de
ventilation
(du côté opposé aux
serpentins du condenseur)
Cloison entièrement
hermétique entre les
unités supplémentaires
placées dans une même
armoire.

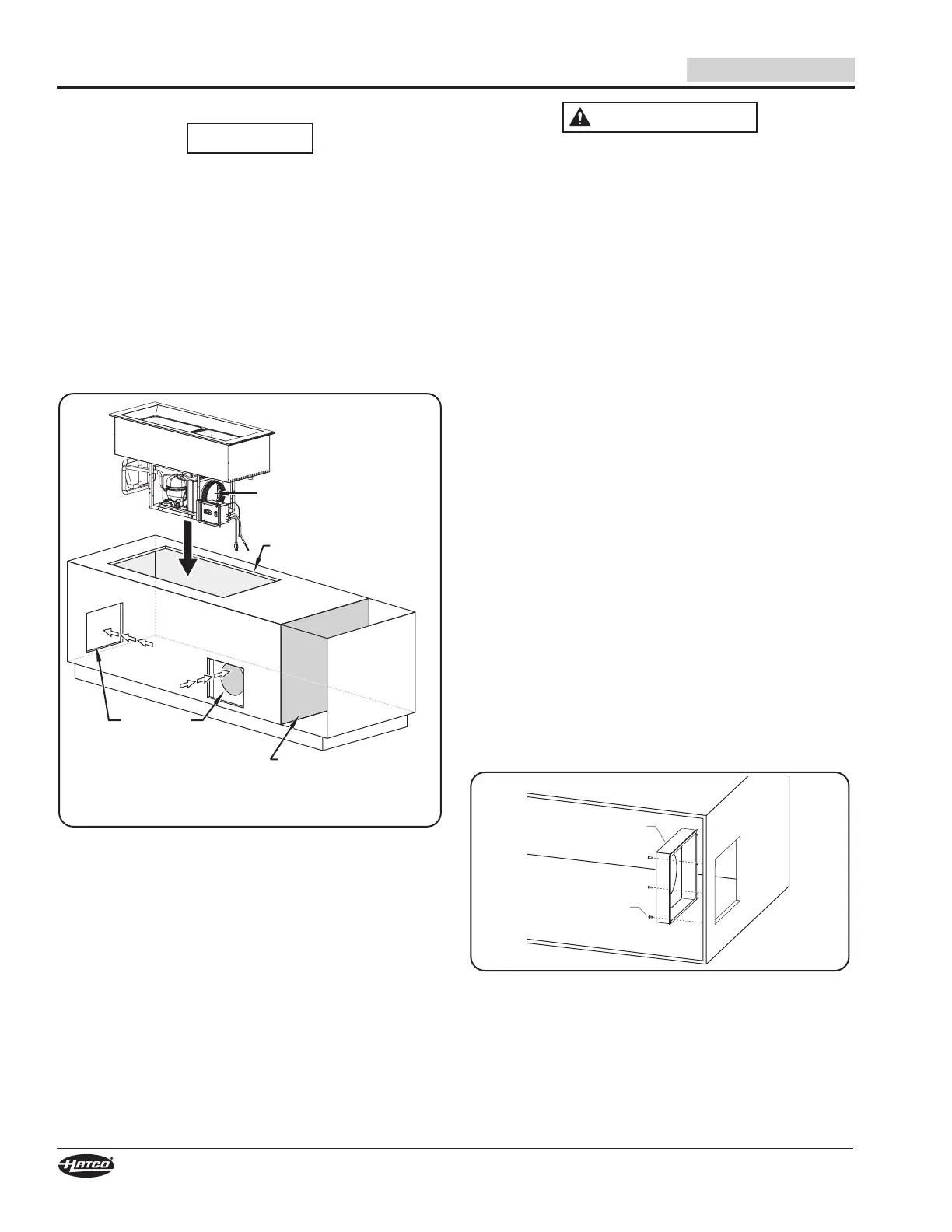

Installation d’un modèle CWBPS-2
AVERTISSEMENT
RISQUE D’INCENDIE:
Installez le groupe dans une armoire dont les quatre
côtés sont fermés.
Lors de l’installation, manipulez l’appareil avec
précaution et évitez au maximum de heurter les tuyaux
et les conduites. La garantie ne couvre pas les éléments
endommagés pendant le processus d’installation.
Utilisez des cloisons parfaitement hermétiques pour
isoler le groupe compresseur-condenseur des autres
appareils électroniques.
N’utilisez PAS l’armoire d’installation pour le stockage.
L’armoire doit être utilisée uniquement pour isoler le
groupe compresseur-condenseur de tous les autres
objets.
Pour éviter d’endommager les composants, le groupe
compresseur-condenseur ne doit pas être facilement
accessible aux utilisateurs/opérateurs.
3. Installez le panneau de commande à l’endroit souhaité.
Le panneau de contrôle peut être installé sur un des
trois côtés du cadre de soutien du groupe compresseur-
condenseur. N’installez pas le panneau de contrôle
devant les serpentins du condenseur.
Le panneau de contrôle peut être installé à une distance
inférieure à 1219 mm (48″) du groupe compresseur-
condenseur.
4. Connectez le raccord de drain NPT de 25 mm (1″) à un
siphon et à un tuyau de vidange. Si vous n’avez pas de
siphon et de tuyau de vidange, placez une bassine (non
fournie) sous le raccord de drain pour récupérer l’eau qui
s’écoule de l’enceinte de la cuve.
NOTA: Faites appel à un plombier professionnel pour installer
le siphon et le tuyau de vidange de sorte à respecter
les normes de plomberie locales.
5. Installez le conduit d’admission d’air.
a. Installez le support du conduit d’admission à l’intérieur
de l’armoire, au-dessus de la découpe de 31 cmx 31 cm.
Support du conduit
d’admission
Vis
Installation du support du conduit d’admission
