Français
26
CWBPM-0525
INSTALLATION
Toutes les installations
1. Percez les ouvertures appropriées dans le comptoir pour
permettre l’installation de l’appareil. Reportez-vous au
paragraphe « Dimensions pour la découpe du comptoir »
de cette section.
2. Procédez aux préparations pour l’installation du panneau
de commande. Reportez-vous aux procédures «
Installation de l’appareil » et « Installation du panneau de
commande à distance » pour d’autres informations et les
dimensions de découpe.
• En cas d'installation du panneau de contrôle à distance,
percez les trous adéquats dans la surface verticale où
vous souhaitez installer le panneau de commande.
• Si vous installez le panneau de commande sur le cadre
du groupe compresseur-condenseur, découpez une
ouverture dans l’armoire pour accéder au panneau de
commande, si nécessaire.
3. Si nécessaire, découpez une ouverture dans l’armoire pour
permettre l’entretien des serpentins de l’appareil. Installez
des panneaux à persiennes ou à grille sur les ouvertures
pour protéger le groupe compresseur-condenseur.
4. Réalisez les modifications structurelles ou ajoutez des
renforts sous le comptoir pour vous assurer qu’il supportera
le poids de l’appareil et de son contenu. Assurez-vous qu’une
distance minimale de 178 mm (7″) sera respectée entre le
groupe compresseur-condenseur et la surface interne.
NOTA: Le plan de travail doit être plat afin de veiller à la bonne
vidange de la cuve réfrigérée.
5. Assurez-vous qu’une prise de courant reliée à la terre de
voltage, de taille et de configuration de fiche corrects se
trouve à une distance de moins de 1829 mm (6′) du lieu
de montage du panneau de contrôle. Consultez la section
CARACTÉRISTIQUES pour obtenir plus de détails.
AVERTISSEMENT
RISQUE D’INCENDIE: placez toutes les prises de courant
aumoins305mm(12″)au-dessusduplancherdel’armoire.
Préparation de l’armoire ouverte
Dans la plupart des cas, l’installation de l’armoire ouverte
fournira une ventilation suffisante autour du groupe
compresseur-condenseur pour éviter la nécessité de conduit
d’admission d’air ou d’orifices de ventilation supplémentaires.
Vérifiez que la température ambiante dans l’armoire ne
dépasse pas 30°C (86°F). Dans le cas contraire, un conduit
d’admission d’air peut être nécessaire.
L’installation de l’armoire ouverte ne nécessite pas
de conduit d’admission ni de grille de sortie d’air.

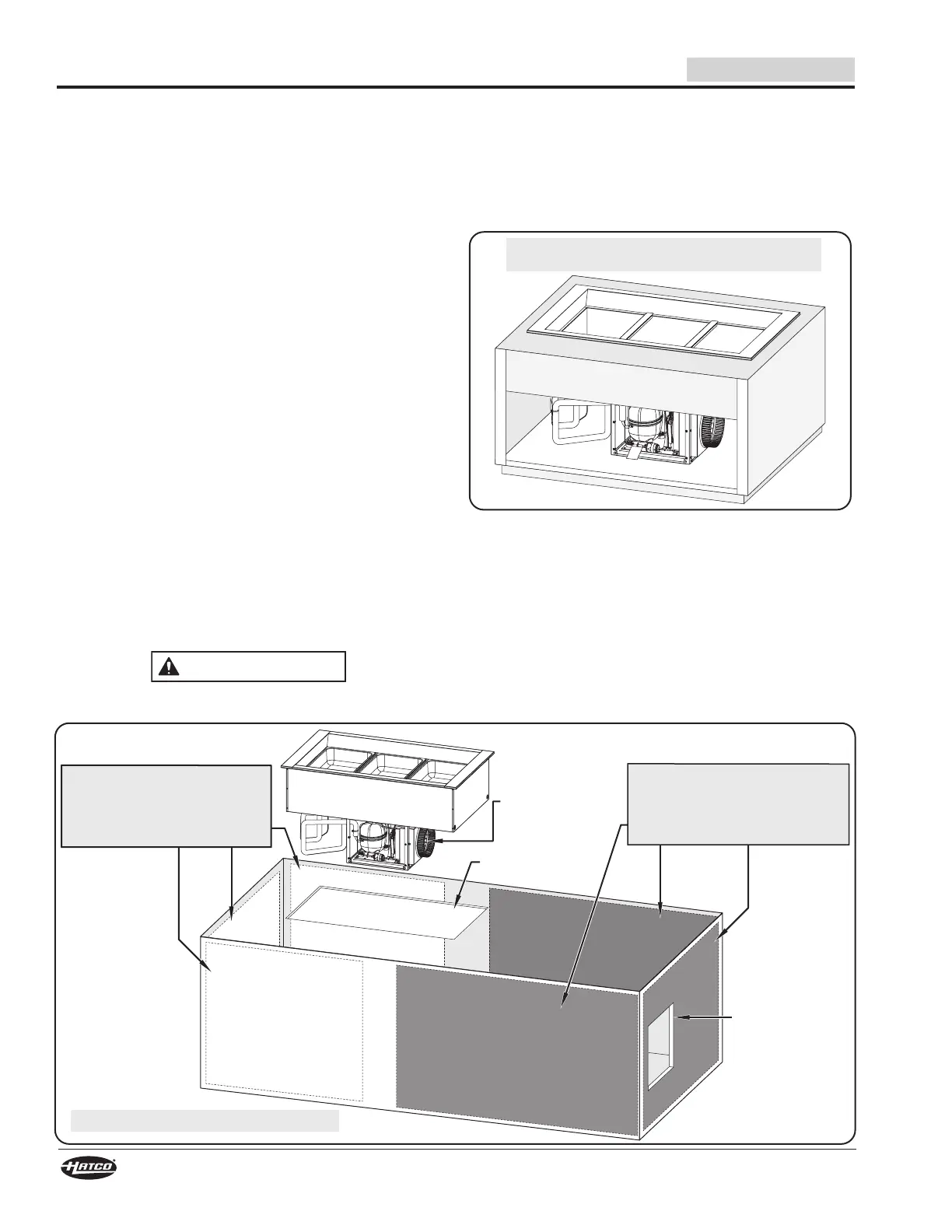

Installation de l’armoire ouverte (Modèle CWBP-3 illustré)
Préparation de l’armoire fermée
Inspectez le lieu d’installation et déterminez si l’orientation et/
ou la position du groupe compresseur-condenseur ont besoin
d’être réglées. Prenez en compte le besoin d’ouvertures à grille
ou à persiennes dans le meuble afin d’assurer une ventilation
correcte du groupe compresseur-condenseur. Une de ces
ouvertures doit se situer devant les serpentins du condenseur
et l’autre à l’opposé. En cas d’installation simultanée de
plusieurs cuves réfrigérées dans le même comptoir, chaque
appareil doit aspirer de l’air frais et expulser de l’air chaud.
Découpe du plan
de travail
Découpez un orifice d’arrivée d’air
dans l’une des zones mises en
évidence en gris lorsque vous
installez une cuve et un groupe
compresseur-condenseur dans
ce sens.
Découpe
31 cm x 31 cm
pour l’arrivée
d’air.
Plan de travail retiré pour plus de visibilité.
Serpentins du
condenseur
(à l'intérieur du
collet de conduit)
Découpez un orifice de sortie
d’air dans l’une des zones mises
en évidence en blanc lorsque
vous installez une cuve et un
groupe compresseur-condenseur
dans ce sens.
