FR NL
41
3. INSTRUCTIES VOOR INSTALLATIE3. INSTRUCTIONS D’INSTALLATION
3.1. Avant l’installation
Avant de se lancer dans l’installation du poêle, bien
lire les consignes et vérifier les points suivants :
• La puissance et le type du poêle à installer
sont-ils adaptés au sauna en question ? Le vo-
lume du sauna ne doit être ni inférieur ni supé-
rieur à celui indiqué dans le tableau 2.
• La tension d’alimentation est-elle adaptée au
poêle ?
• L’emplacement du poêle satisfait-il aux exi-
gences de distances de sécurité minimales
figurant dans la figure 6 et le tableau 2 ?
• 3.5. Réinitialisation de la sécurité surchauffe
Ces valeurs doivent impérativement être respec-
tées pour éviter tout risque d’incendie. Le sauna ne
doit être équipé que d’un seul poêle électrique.
3.1. Voorafgaand aan installatie
Lees vóór het installeren van de saunaoven de instal-
latieinstructies en controleer de volgende punten:
• Is het vermogen en het type saunaoven ge-
schikt voor de saunaruimte? De kubieke inhou-
den die in tabel 2 worden gegeven, moeten
worden aangehouden.
• Is de netvoeding geschikt voor de saunaoven?
• De plaats van de saunaoven moet voldoen aan
de minimum vereisten voor wat betreft de veilig-
heidsafstanden zoals vermeld in fig. 6 en tabel 2.
• 3.5. Oververhittingsbeveiliging resetten
Het is van essentieel belang dat de installatie wordt
uitgevoerd in overeenstemming met deze waarden.
Worden deze niet aangehouden, dan bestaat brand-
gevaar. Per saunaruimte mag slechts één elektrische
saunaoven worden geïnstalleerd.

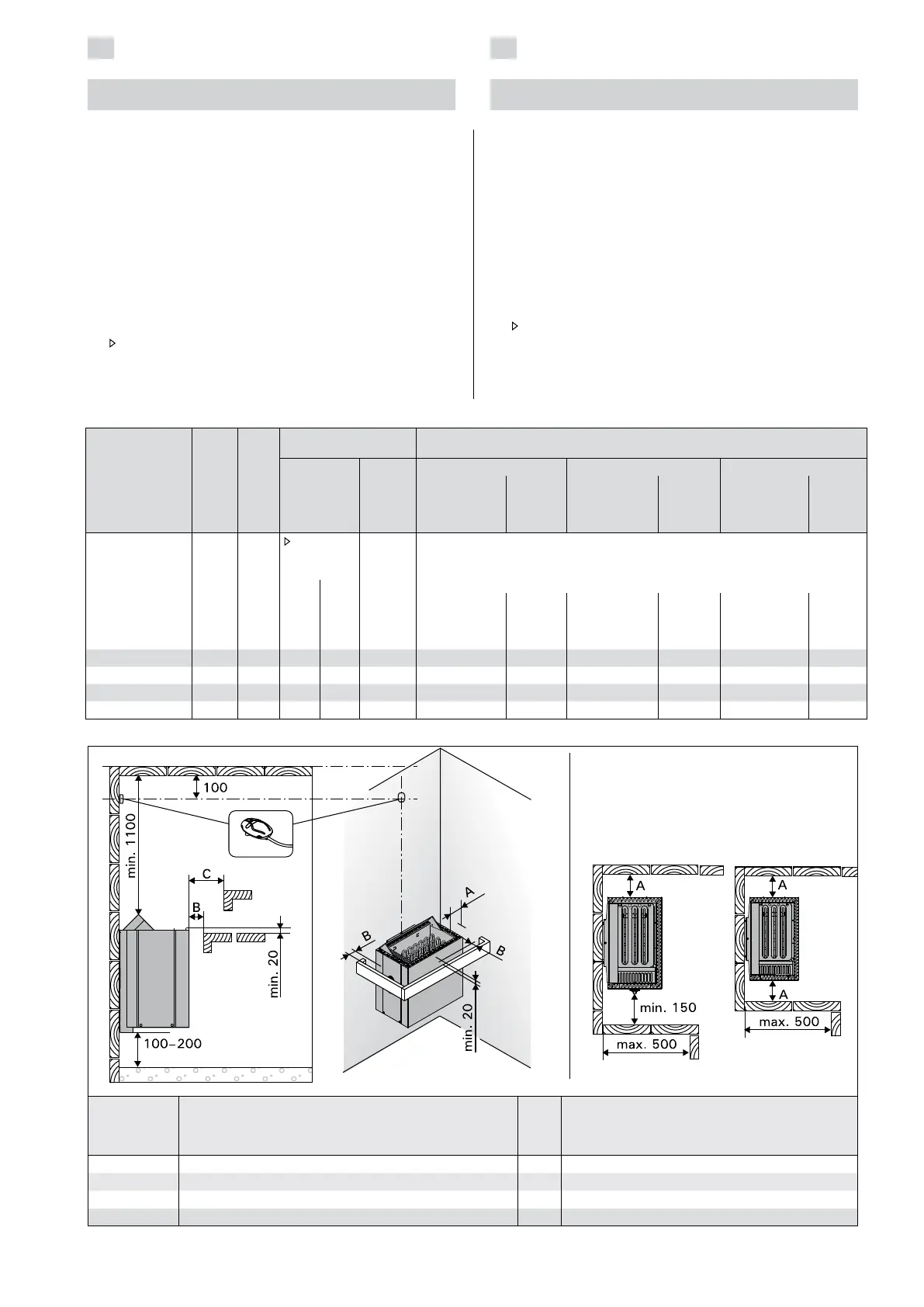

Figure 6. Distances de sécurité (toutes les dimensions sont fournies en millimètres)
Figuur 6. Veiligheidsafstanden t.o.v. de saunaoven (alle afmetingen in millimeters)
Tableau 2. Données d’installation / Tabel 2. Installatiedetails
BQ-E
BQ
BQ-E
Le poêle peut être installé dans un
renfoncement à condition que celuici ait
une hauteur de 1900mm au minimum.
De saunaoven kan in een uitsparing
worden gemonteerd die een minimale
hoogte heeft van 1900 millimeter.
A min.
De la surface latérale au mur, au banc supérieur ou
à la rambarde supérieure.
Van zijkant tot wand, bovenste bank of veiligheidsleuning.
B min. C min.
De la surface avant au banc supérieur ou à la
rambarde supérieure.
Van voorzijde tot bovenste bank of veiligheidsleuning.
BQ45/BQ45E 35 20 35
BQ60/BQ60E 50 30 50
BQ80/BQ80E 100 30 80
BQ90/BQ90E 120 40 100
(recommandation/recommandatie: 100)
Poêle
Saunaoven
Modèle et
dimensions
Model en
afmetingen
Poids
Ge-
wicht
Puis-
sance
Ver-
mo-
gen
Sauna Raccordement électrique
Elektrische aansluitingen
Volume
Kubieke
inh.
Hauteur
Hoogte
400 V 3N~ 230 V 3~ 230 V 1N~
Câble de
raccordement
Aansluitkabel
Fusible
Zekering
Câble de
raccordement
Aansluitkabel
Fusible
Zekering
Câble de
raccordement
Aansluitkabel
Fusible
Zekering
Largeur/Breedte
• BQ 495 mm
• BQ-E 470 mm
Profondeur/
Diepte 275 mm
Hauteur/Hoogte
440 mm
Pierres/Stenen
max. 20 kg kg kW
2.3.
min.
mm
Voir fig. 8. Les mesures s’appliquent uniquement au câble de raccordement!
Zie fig. 8. De afmetingen zijn alleen van toepassing op de aansluitkabel!
min.
m³
max.
m³ mm² A mm² A mm² A
BQ45/BQ45E 9 4,5 3 6 1900 5 x 1,5 3 x 10 4 x 2,5 3 x 16 3 x 2,5 1 x 20
BQ60/BQ60E 9,5 6,0 5 8 1900 5 x 1,5 3 x 10 4 x 2,5 3 x 16 3 x 4,0 1 x 35
BQ80/BQ80E 10 8,0 7 12 1900 5 x 2,5 3 x 16 4 x 6 3 x 25 3 x 6 1 x 35
BQ90/BQ90E 10,5 9,0 8 14 1900 5 x 2,5 3 x 16 4 x 6 3 x 25 3 x 10 1 x 40
