EN DE
21

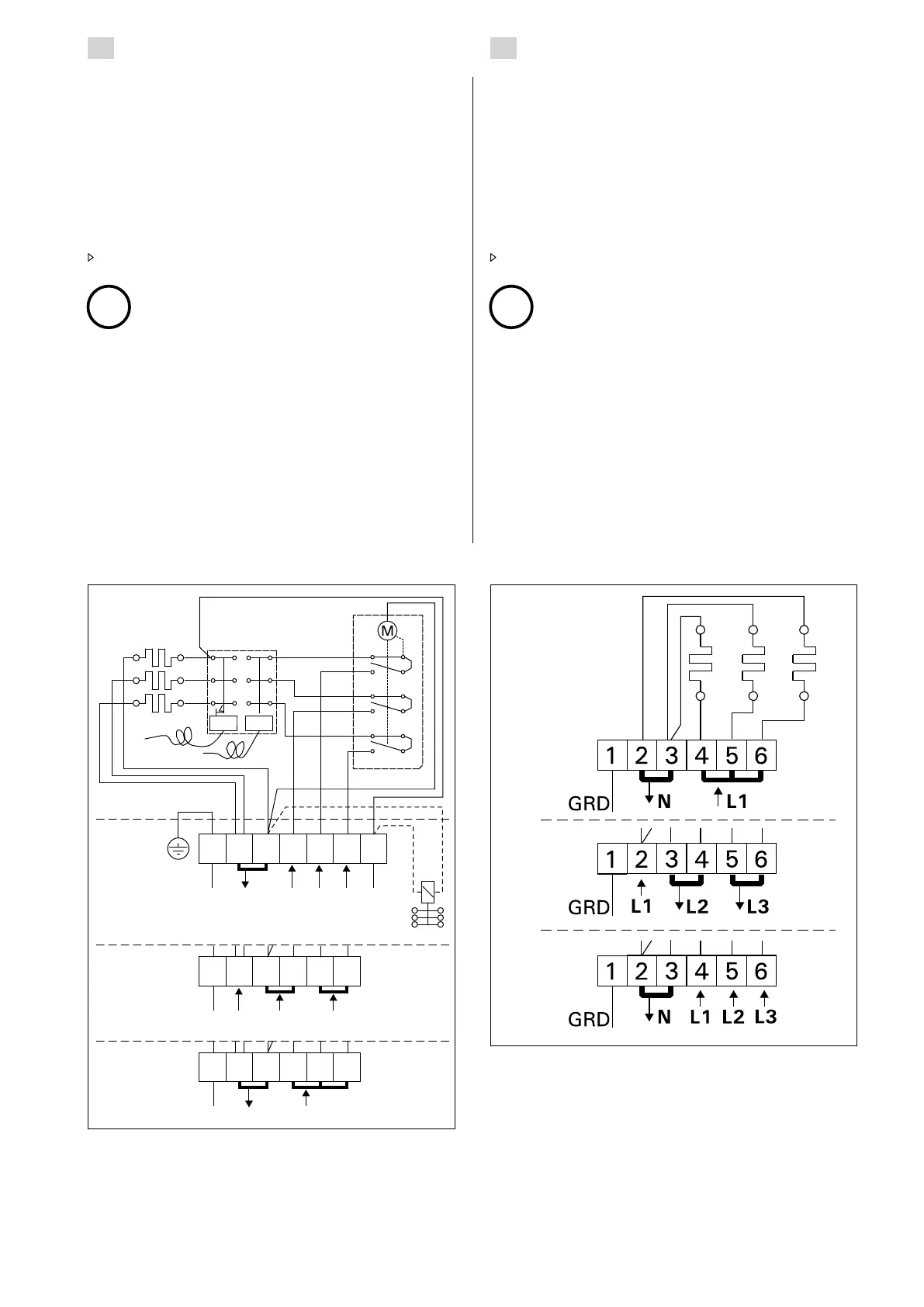

Figure 11. Electrical connections of BQ-E heater
Abbildung 11. Elektroanschlüsse des Saunaofens BQ-E
Figure 10. Electrical connections of BQ heater
Abbildung 10. Elektroanschlüsse des Saunaofens BQ
N
PN L1 L2 L3GRD
1 2 3 4 5 6 7
1 2 3 4 5 6
1 2 3 4 5 6
400-415 V
3N~
230-240 V
3~
230-240 V
1N~
a1
a1
a1
b0 b
b0
b0
b
b
a
a
a
GRD L1
GRD L1 L2 L3
230 V
3~
230 V/
240 V
1N~
400 V
3N~
Vor Betätigung des Knopfes muß die Ursache der
Fehlfunktion festgestellt werden.
• Sind die Steine im Saunaofen verkeilt oder spröde?
• War der Saunaofen lange angeschaltet und
wurde nicht benutzt?
• Ist der Thermostatfühler an einem falschen
Platz oder defekt?
• War der Saunaofen starken Stößen ausgesetzt?
BQ
Abbildung 9
!
Der Überhitzungsschutz des Geräts kann
auch bei Temperaturen unter -15 °C / 5˚F
(Lagerung, Transport, Umgebung) auslösen.
Bringen Sie das Gerät vor der Installation in eine
warme Umgebung. Der Überhitzungsschutz kann
bei einer Gerätetemperatur von ca. 18 °C / 64˚F
zurückgesetzt werden. Vor Verwendung des Geräts
muss der Überhitzungsschutz zurückgesetzt wer-
den.
BQ-E
Siehen Sie Gebrauchs- und Montageanleitung des
Steuergeräts.
Prior to pressing the button, the cause of the fault
must be found.
• Are the stones crumbled and pressed together?
• Has the heater been on for a long time while
unused?
• Is the sensor of the thermostat out of place or
broken?
• Has the heater been banged or shaken?
BQ
Figure 9
!
Overheat protector of the device can go off
also at temperatures below -15˚C / 5˚F
(storage, transport, environment). Before
installation take the device to the warm environ-
ment. The overheat protector can be reset when the
temperature of the device is approx 18˚C / 64˚F.
The overheat protector must be reset before using
the device.
BQ-E
See the installation instructions for control unit.
