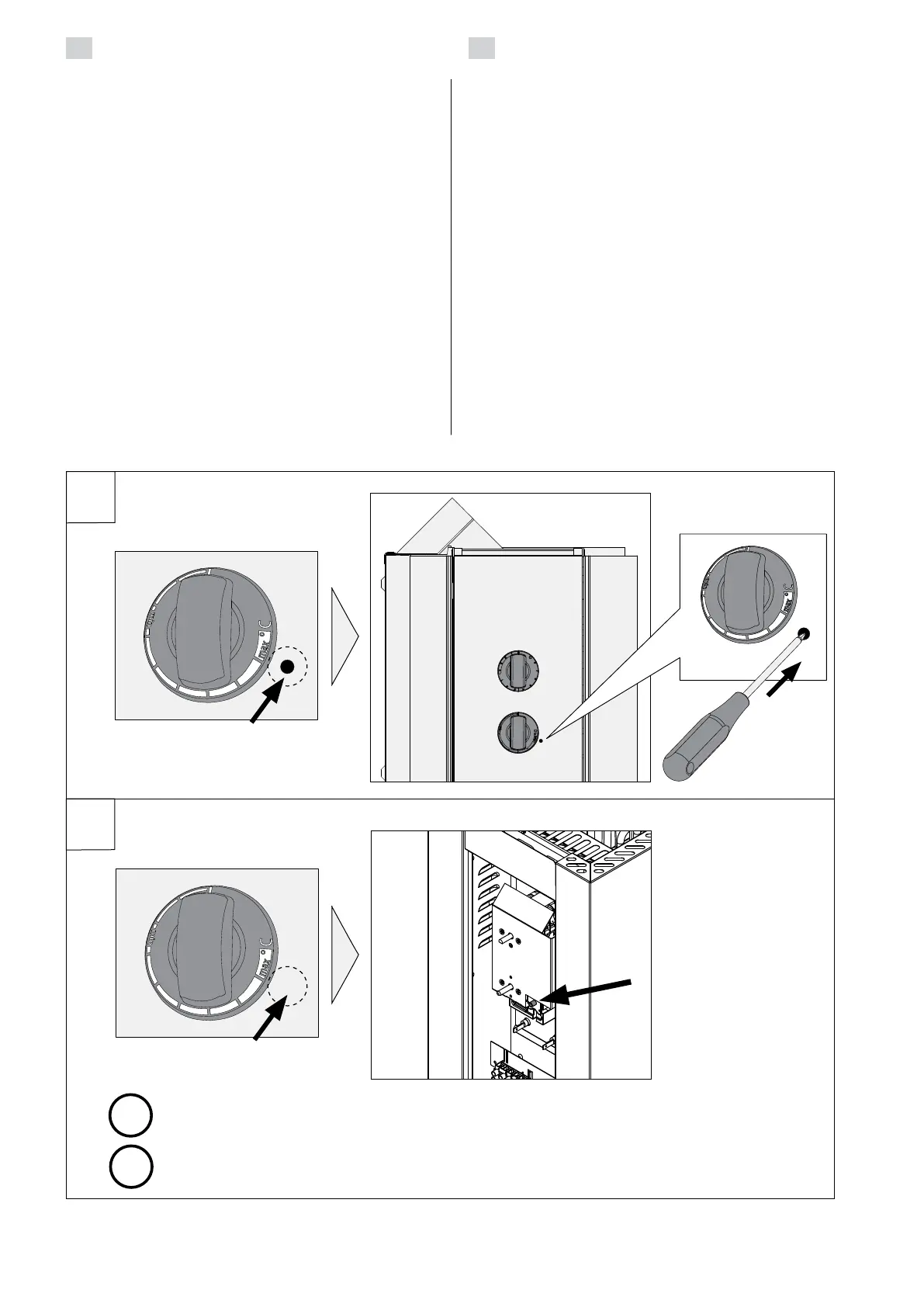

Figure 9. Reset button for overheat protector
Abbildung 9. Rücksetzknopf des Überhitzungsschutzes
3.4. Installation of the Control Unit and
Sensors (BQ-E)
The control unit includes detailed instructions for
fastening the unit on the wall. Install the temperature
sensor on the wall of the sauna room above the
heater. It should be installed on the lateral centre
line of the heater, 100 mm downwards from the
ceiling. Figure 6.
Do not place the supply air vent so that the air
flow cools the temperature sensor. Figure 5.
3.4.1. Suitable control units
See the latest control unit models from our website
www.harvia.com.
3.5. Resetting the Overheat Protector
If the temperature of the sauna room becomes dan-
gerously high, the overheat protector will perma-
nently cut off the supply of the heater. The overheat
protector can be reset after the heater has cooled
down.
3.4. Anschluß des Steuergerätes und der
Fühler (BQ-E)
In Verbindung mit dem Steuergerät werden genaue-
re Anweisungen zu dessen Befestigung an der Wand
gegeben. Der Temperaturfühler wird an der Sauna-
wand oberhalb des Saunaofens, 100 mm unterhalb
der Decke auf der Achse in Breitenrichtung des Sau-
naofens angefracht. Abbildung 6.
Luftzufuhr nicht so anbringen, dass sie den
Temperaturfühler abkühlt. Abbildung 5.
3.4.1. Geeignete Steuergeräten
Schauen Sie nach den geeigneten Steuergeräten auf
unsere Webseite www.harvia.com.
3.5. Zurückstellen des Überhitzungsschutzes
Wenn die Temperatur in der Saunakabine gefährlich
stark ansteigt, unterbricht der Überhitzungsschutz
die Stromzufuhr zum Ofen permanent. Der Überhit-
zungsschutz kann nach Abkühlen des Ofens zurück-
gesetzt werden.
A
B
!
B: The reset button is located inside the heater’s connection box. Only persons author-
ised to carry out electrical installations can reset the overheat protector.
B: Der Rücksetzungsknopf befindet sich im Anschlussgehäuse des Ofens. Nur eine zu
Elektroinstallationen befugte Person darf diese Arbeit ausführen.
!
