3. TELEPÍTÉSI UTASÍTÁSOK
3.1. A telepítés előtt
A kályha telepítése előtt tanulmányozza át a telepítésre
vonatkozó utasításokat, valamint ellenőrizze a következőket:
• A kályha típusa és teljesítménye megfelel a
szaunának?
Tartsa be az 1. táblázatban megadott térfogati
értékeket.
• Rendelkezésre áll elegendő kiváló minőségű
szaunakő?
• Az áramforrás megfelelő a kályha típusához?
• Ha a házat elektromos árammal fűtik, akkor a
vezérlőáramkörhöz (kontaktorhoz) kiegészítő relére
van szükség, hogy a vezérfunkció feszültségmentes
legyen, mert a feszültségszabályozást a kályha
továbbítja, amikor be van kapcsolva?
• A kályha a 5. és a 6. ábrán és az 1. táblázatban
megadott biztonsági távolságoknak megfelelően van
elhelyezve.
• 1.9. Hibaelhárítás > A túlmelegedésgátló újraindítása
A kályhát mindenképpen ezen értékeknek
megfelelően kell telepíteni. Figyelmen kívül
hagyásuk tüzet okozhat. Egy szaunában csak egy
elektromos kályha helyezhető el.
3.2. A kályha rögzítése a falhoz
1. A mellékelt csavarokkal rögzítse a szerelvényt a
falhoz. Tartsa be az 1. táblázatban és az 5. és a 7.
ábrán megadott minimális biztonsági távolságokat.
3. MONTERINGSANVISNINGAR
3.1. Före montering
Innan du börjar montera aggregatet bör du bekanta
dig med monteringsanvisningarna och kontrollera
följande saker:
• aggregatets effekt är lämplig med tanke på bas-
tuns storlek
De volymer som anges i tabell 1 får inte överskridas
eller underskridas.
• det finns en tillräcklig mängd lämpliga bastustenar
• driftspänningen är den rätta för aggregatet
• om huset har elvärme, måste du kontrollera om
styrkretsen (kontaktorn) behöver ett mellanrelä
som växlar styrfunktionen till ett spänningslöst
tillstånd, eftersom aggregatet leder en spän-
ningsförande styrning då det är påkopplat
• placeringen av aggregatet uppfyller de minimi-
avstånd som anges i bild 5 och 6 och tabell 1.
• 1.9. Felsökning > Återställning av överhett-
ningsskydd
Avstånden måste ovillkorligen följas. Om säker hets
avståndet är alltför litet uppstår brandfara. Endast
ett aggregat får monteras i en bastu.
3.2. Montering på vägg
1. Fäst monteringsställningen på väggen med de
medföljande skruvarna. Iakta säkerhetsavstånden
som anges i bild 5 och 7 och tabell 1.

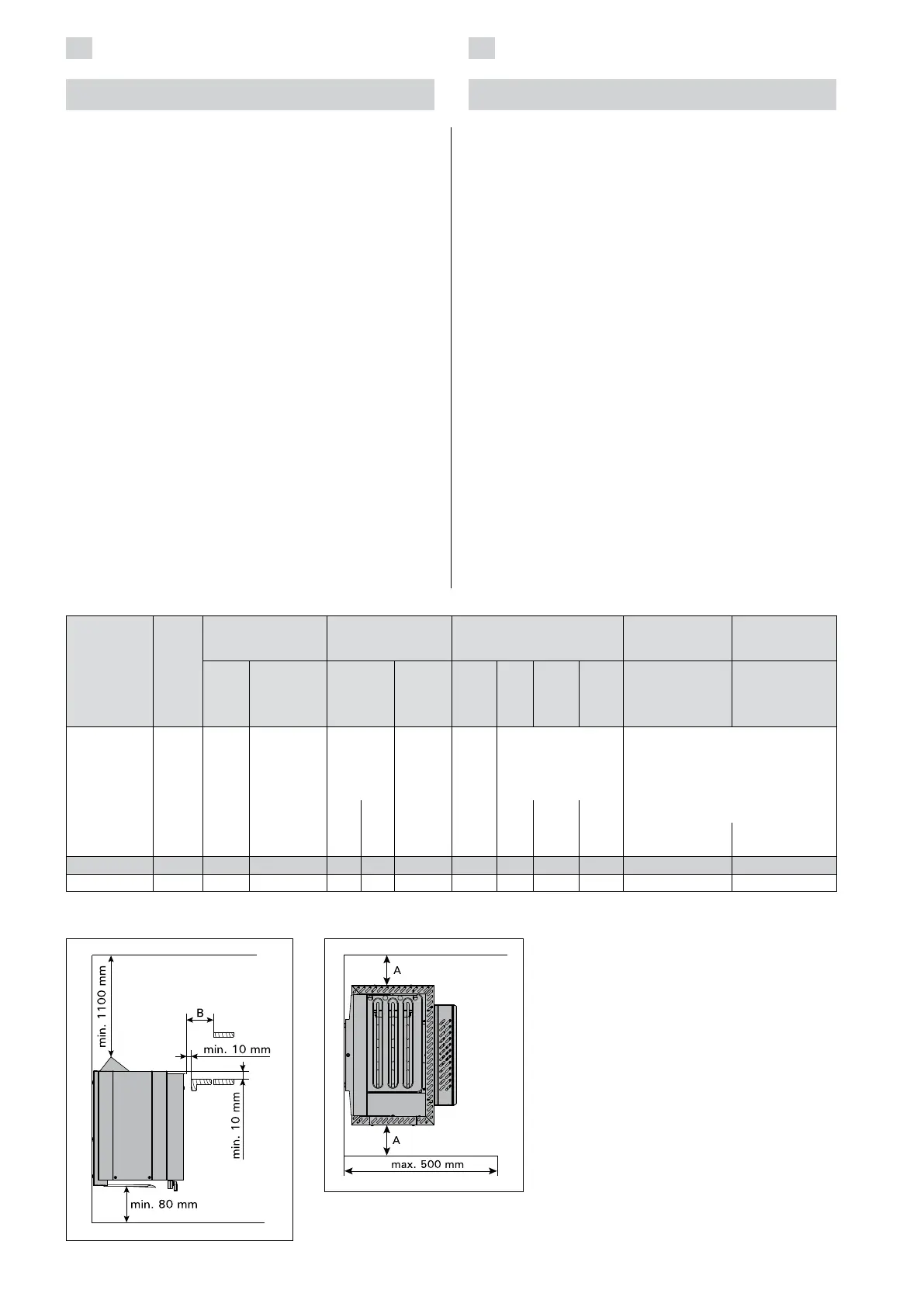

1. táblázat BQ-S kályha felszerelési adatai
Tabell 1. Monteringsdata för BQ-S aggregat
5. ábra Biztonsági távolság a kályha körül
Bild 5. Säkerhetsavstånd
6. ábra A kályha felszerelése mélyedésbe
Bild 6. Montering i väggnisch
Kályha/
Aggregat
Modell és
méretek/
Modell och
mått
Teljesít-
mény
Effekt
Párologtató
Ånggenerator
Szaunahelyiség
Bastuutrymme
Minimális távolság
Min. säkerhetsavstånd för
aggregat
Csatlakozókábel
Anslutningskabel
Teljesít-
mény
Effekt
Max.
párolgási
hatékonyság
Förångnings-
effekt
Térfogat
Volym
Magasság
Höjd
A
min.
B
min.
a
plafon-
hoz
Till tak
a
padló-
hoz
Till golv
400 V 3N~
Biztosíték
Säkring
Szélesség/Bredd
465 mm
Mélység/Djup
355 mm
Magasság/Höjd
530 mm
Súly/Vikt
13 kg
Kövek/Stenar
max. 20 kg
kW kW kg/h
Lásd
a 2.3.
pontot.
Se punkt
2.3.
min.
mm
Lásd
az 6.
ábrát.
Se bild
6.
Lásd az 5. ábrát.
Se bild 5.
Lásd a 7. ábrát. Az értékek
kizárólag a csatlakozókábelre (2)
vonatkoznak!
Se bild 7. Avmåttarna gäller bara till
anslutningskabeln (2)!
min.
m
3
max.
m
3
mm mm mm mm mm
2
A
BQ60S 6,0 2,0 2,5 5 8 1900 50 50 1100 80 7 x 1,5 3 x 10
BQ90S 9,0 2,0 2,5 8 14 1900 120 100 1100 80 7 x 2,5 3 x 16
