installation & verbindung
16_ installation & verbindung

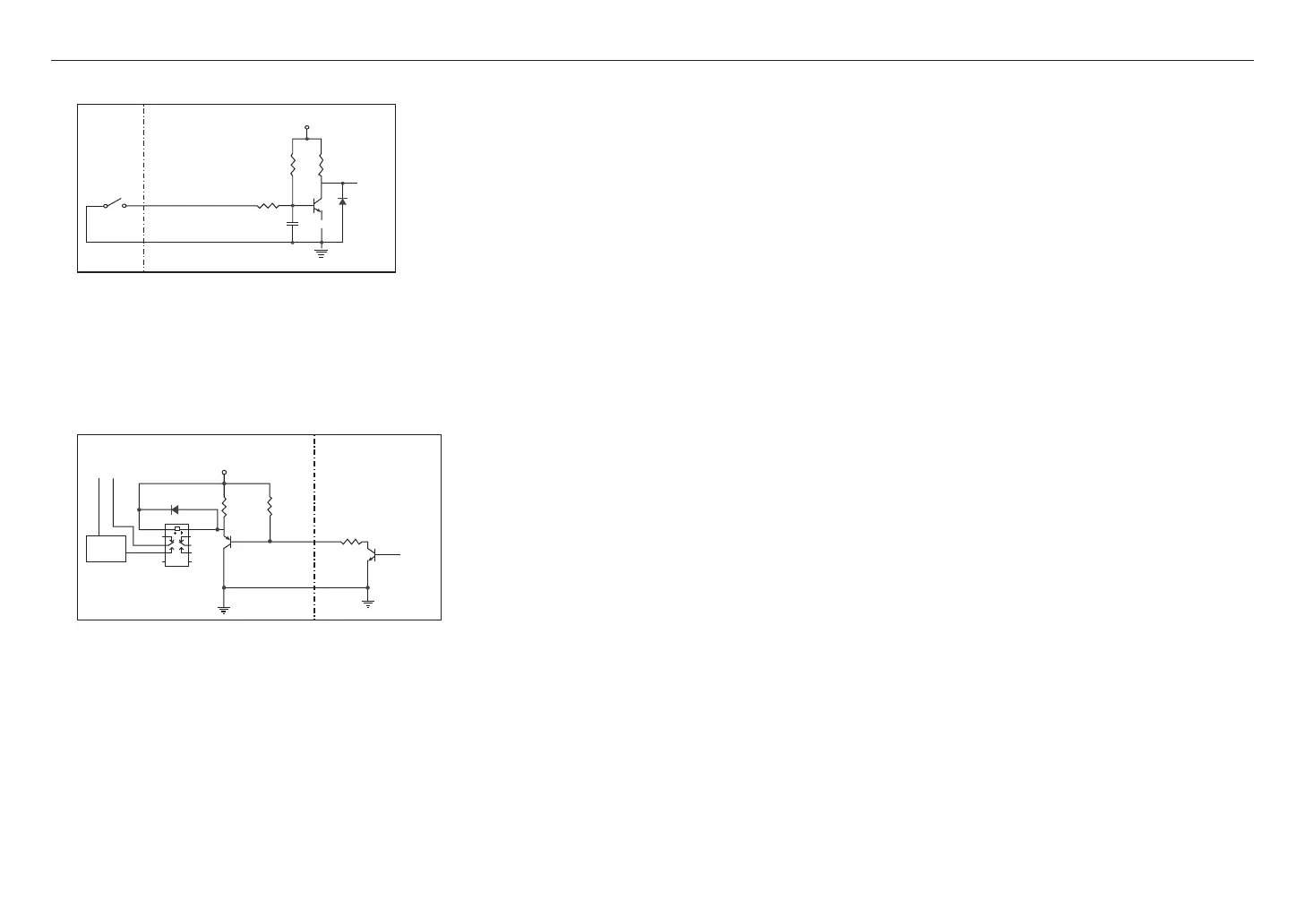

Alarm im Schaltplan
Zum Verbinden der Alarmausgabe
Wenn Geräte (z.b. Blinklichter und Sirene), die die Spannungs-und Stromspezifikation überschreiten, mithilfe
eines Open-Kollektors angeschlossen werden, kann es zu Funktionsstörungen kommen.
Sehen Sie sich den Alarmausgabe-Verbindungsschaltplan unten an, wenn Sie Geräte verbinden, die die
Spannungs- und Stromspezifikationen überschreiten.
Schaltplan Alarmausgabe
Sensor
GND
WIDERSTANDALARM IN (5mA SINK)
WIDERSTAND WIDERSTAND
VCC_3.3V
DIODE
GND
MLCC
TRANSISTOR
Externe
Verbindung
Innerhalb der Kamera
Warnlampe/
Sirene Strom
Warnlampe/
Sirene
(
-
) (
+
)
ALARMAUSGABE (12VDC 20mA MAX)
WIDERSTAND 10K ohm
DIODE
RELAIS
DC 5V oder 3,3V
TRANSISTOR
GND
GND
TRANSISTOR
Externe Verbindung Innerhalb der Kamera
GND
WIDERSTAND
