Montage

Seite DE-13

Montage

Platzbedarf

(a)

(e)

(b)

(c)

(d)

Wichtige Einheiten

Maße

in cm

(a) Mindest-Abstand zwischen

Herd und Unterkante der

Dunstabzugshaube (1):

65 - 75

(b) Höhe der Dunstabzugshau-

be (1):

(c)

Höhe der gesamten Kamin-

blende, (2) und (3):

44(50) - 78

(d) Höhe des gesamten Geräts,

(1), (2) und (3):

48(54) - 82

(e) Platzbedarf oberhalb des

Herdes:

113(119) - 157

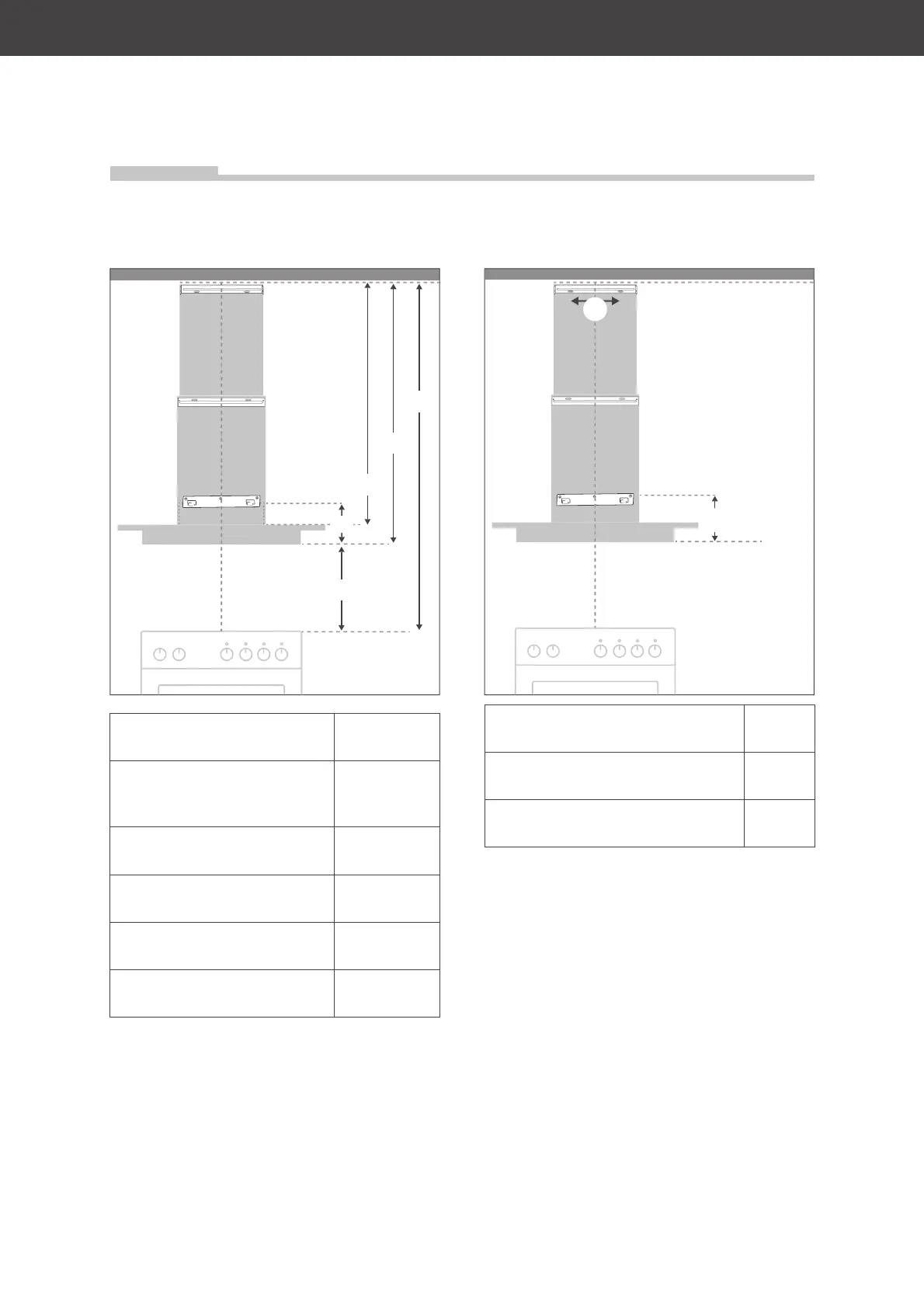

Grafik und Tabelle zeigen Ihnen, welche Ab-

stände Sie mindestens einhalten müssen und

welchen Spielraum Sie bei der Montage ha-

ben.

Die Zahlen in Klammer beziehen sich auf

Umluftbetrieb; hierbei müssen die Lüftungs-

schlitze frei bleiben.

Befestigungsmaße

(f)

(g)

Ermittlung Bohrlöcher:

Maße

in cm

(f) Höhe der 3 Befestigungsschrau-

ben (12) für Wandhalterung (8):

20,5

(g) Abstand der

Bestigungsschrauben

(11) für die Wandhalterung (6):

Voraussetzung für die sichere

Montage

Sie haben das Kapitel „Sicherheit“ auf Seite

DE-4 gelesen und alle Sicherheitshinweise

verstanden.
