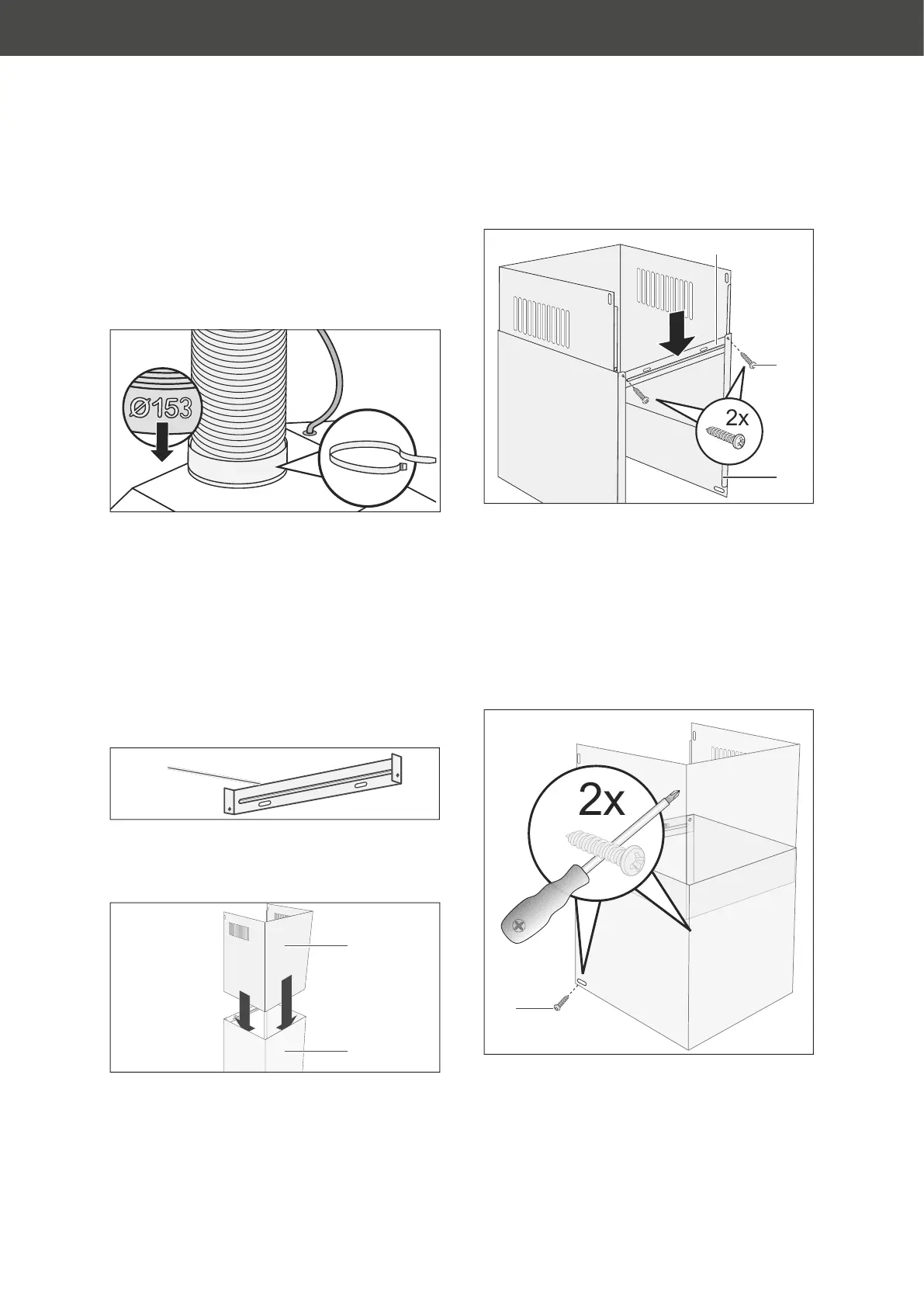

MontageSeite DE-22

Abluftschlauch anbringen

Der Abluftschlauch (16) muss montiert wer-

den, wenn Sie die Dunstabzugshaube im Ab-

luftbetrieb nutzen wollen.

(17)

(16)

1. Stecken Sie das Ende des Abluftschlau-

ches (16) mit dem größeren Durchmesser

(153 mm) auf den Anschluss mit der Rück-

schlagklappe.

2. Sichern Sie das untere Ende des Ablauf-

schlauchs mit dem Kabelbinder (17).

Kaminblende montieren

(18)

1. Schrauben Sie die Wandhalterung für die

obere Kaminblende (18) mit 2 Rundkopf-

schrauben (11) in die vorbereiteten Dübel.

(12)

(13)

2. Schieben Sie den oberen Teil (12) der

Kaminblende zur Hälfte in den unteren

Teil (13) der Kaminblende.

(19)

(13)

(20)

3. Positionieren Sie das Halteblech (19) so

an der unteren Kaminblende (13), dass es

von innen an den Abkantungen anliegt.

(Schrauben- und Langlöcher zeigen nach

oben).

4. Drehen Sie zwei Blechschrauben (20) von

außen durch das Halteblech (19) und die

untere Kaminblende (13). Ziehen Sie die

Schrauben nur leicht an.

(20)

5. Setzen Sie die gesamte Kaminblende auf

die Dunstabzugshaube, die geschlossene

Seite der Kaminblende nach vorne.

6. Schrauben Sie den unteren Teil (13) der

Kaminblende mit 2 Blechschrauben (20)

seitlich an der Dunstabzugshaube fest.
