MontageSeite DE-20

Bevor Sie beginnen

• Lesen Sie das Kapitel „Zu Ihrer Sicherheit

1“ auf Seite DE-4 und alle Sicherheitshin-

weise.

Bohrlöcher setzen

WARNUNG

Verletzungsgefahr!

Unsachgemäße Installation des Geräts

kann zu Verletzungen führen.

■ Vor dem Bohren von Löchern sicher-

stellen, dass keine in der Wand ver-

legten Leitungen (Strom, Gas, Wasser

etc.) beschädigt werden; mit einem

Leitungssuchgerät überprüfen.

VORSICHT

Brandgefahr!

Unsachgemäßer Umgang mit dem Ge

rät kann zu einem Brand und zu Sach-

schäden führen.

■ Der Mindestabstand zwischen der Ab

stellﬂäche der Kochgefäße auf der

Kochmulde und dem untersten Teil

der Dunstabzugshaube muss mindes

tens 65 cm betragen, wenn die Dunst-

abzugshaube über einem Gasgerät

eingebaut wird. Wenn die Montage

anweisungen für die Gaskochmulde

einen größeren Abstand vorschreiben,

ist dieser Abstand zu berücksichtigen.

Dieser Abstand von 65 cm kann für

– nicht brennbare Teile der Dunstab

zugshaube und

– Teile, die mit SELV betrieben werden,

verringert werden, falls diese Teile,

wenn sie verformt sind, keinen Zu

gang zu aktiven Teilen erlauben.

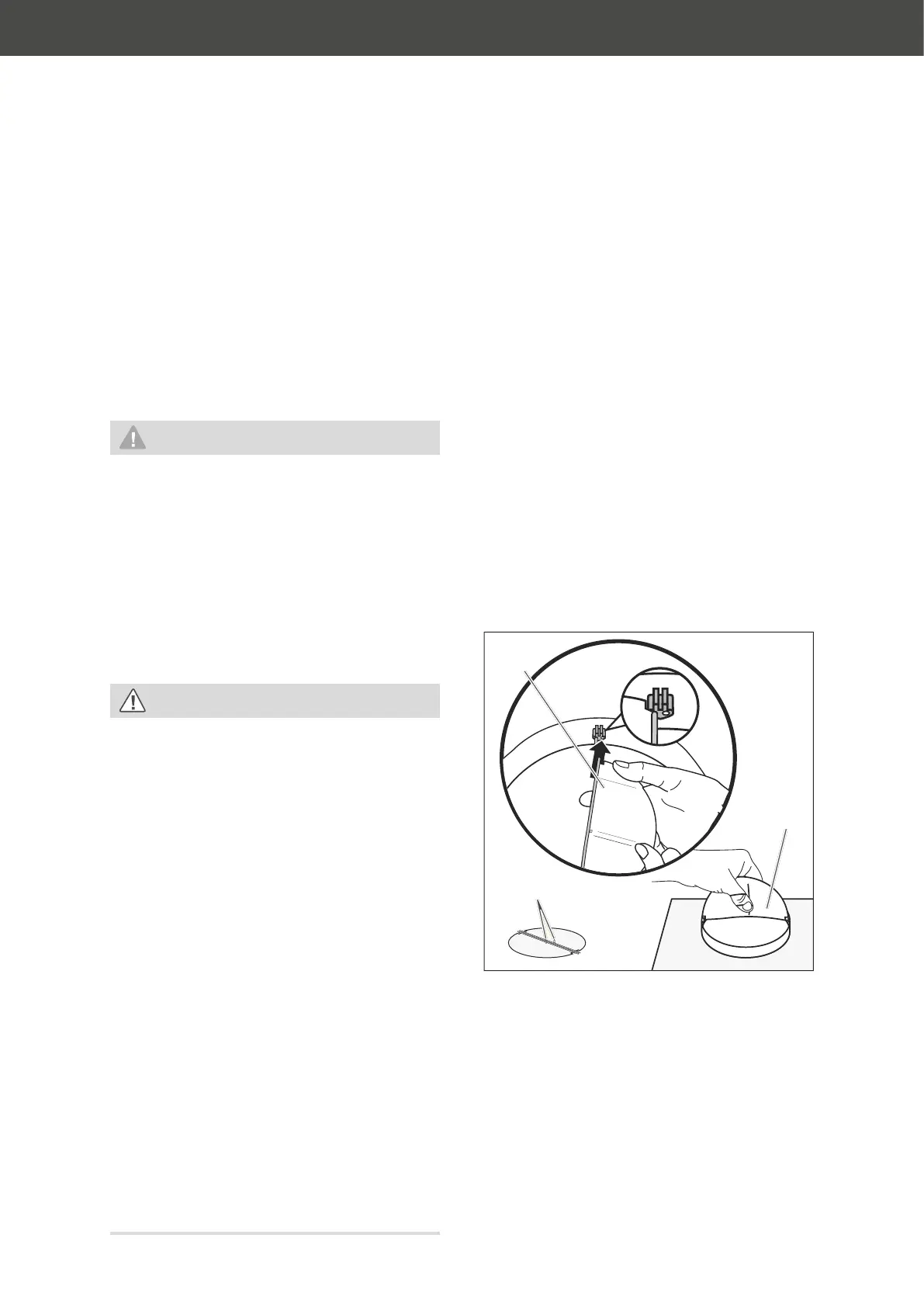

1. Um das Gerät exakt über der Mitte des

Herdes platzieren zu können, zeichnen

Sie mit dem Bleistift zunächst eine senk-

rechte Hilfslinie an die Wand.

Verwenden Sie am besten eine Wasser-

waage oder ein Lot von der Zimmerdecke

bis zur Mitte des Herdes.

2. Zeichnen Sie die sechs Bohrlöcher ge-

mäß des Schemas auf Seite DE-19 auf der

Wand an. Achten Sie auf den Lochab-

stand.

3. Bohren Sie an den markierten Stellen Lö-

cher mit einem Durchmesser, der zu den

Dübeln passt.

4. Stecken Sie die Dübel in die Bohrlöcher.

Dunstabzugshaube anbringen

(14)

(15)

5. Setzen Sie die beiden Hälften der Rück-

schlagklappe (14) in die Öffnung oben auf

die Dunstabzugshaube .

Achten Sie darauf, dass die Stifte (15) au-

ßen auf den Klappen liegen.

6. Schrauben Sie die beiden Rundkopf-

schrauben (12) zum Aufhängen der

Dunstabzugshaube in die Dübel.

Zwischen Wand und Schraubenkopf

muss ausreichend Platz bleiben, damit

die Dunstabzugshaube mit den Schlüssel-

lochöffnungen aufgehängt werden kann.
