Seite DE-26 Netzanschluss – Hinweise für den Installateur
WARNUNG
Stromschlaggefahr!
Fehlerhafte Elektroinstallation oder zu
hohe Netzspannung kann zu einem
elektrischen Stromschlag führen.
■ Das Gerät darf nur durch autorisier-
te Fachkräfte, wie unseren Technik
Service, angeschlossen werden (sie-
he SeiteDE-29). Das gilt auch für das
Trennen vom Stromnetz und den Aus-
bau des Altgerätes. Nicht autorisierte
Personen dürfen den Netzanschluss
nicht vornehmen. Sie können sich
und andere Benutzer in Lebensgefahr
bringen!
■ Da das Gerät nicht über eine zugäng-
liche Trennvorrichtung allpolig vom
Netz getrennt werden kann, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein.
Anschlussbedingungen
– Das Gerät ist für Wechselspannung 220 –
240 V~ / 380 – 415 V 3N~ / 50 Hz ausge-
legt.
– Es ist eine separate Stromversorgung er-
forderlich.
– Das Gerät darf nur mit der vorinstallierten
Netzanschlussleitung vom Typ H07RN-F
mit einem Leiterquerschnitt von mindestens
4 × 2,5 mm
2
angeschlossen werden.
– Beim Anschluss müssen die VDE-Be-
stimmungen sowie die „Technischen An-
schlussbedingungen“ beachtet werden.
Berührungsschutz muss gewährleistet sein.
Netzanschlussleitung anschließen
1. Schalten Sie vor dem Zugang zu den An-
schlussklemmen alle Versorgungsstrom-
kreise aus und sichern Sie sie gegen Wie-
dereinschalten.
2. Vergewissern Sie sich, dass die An-
schlussleitungen allpolig spannungsfrei
sind.
3. Vergewissern Sie sich, dass eine wirksa-
me Erdung möglich ist, bevor Sie den An-
schluss an der entsprechenden Klemme
herstellen.

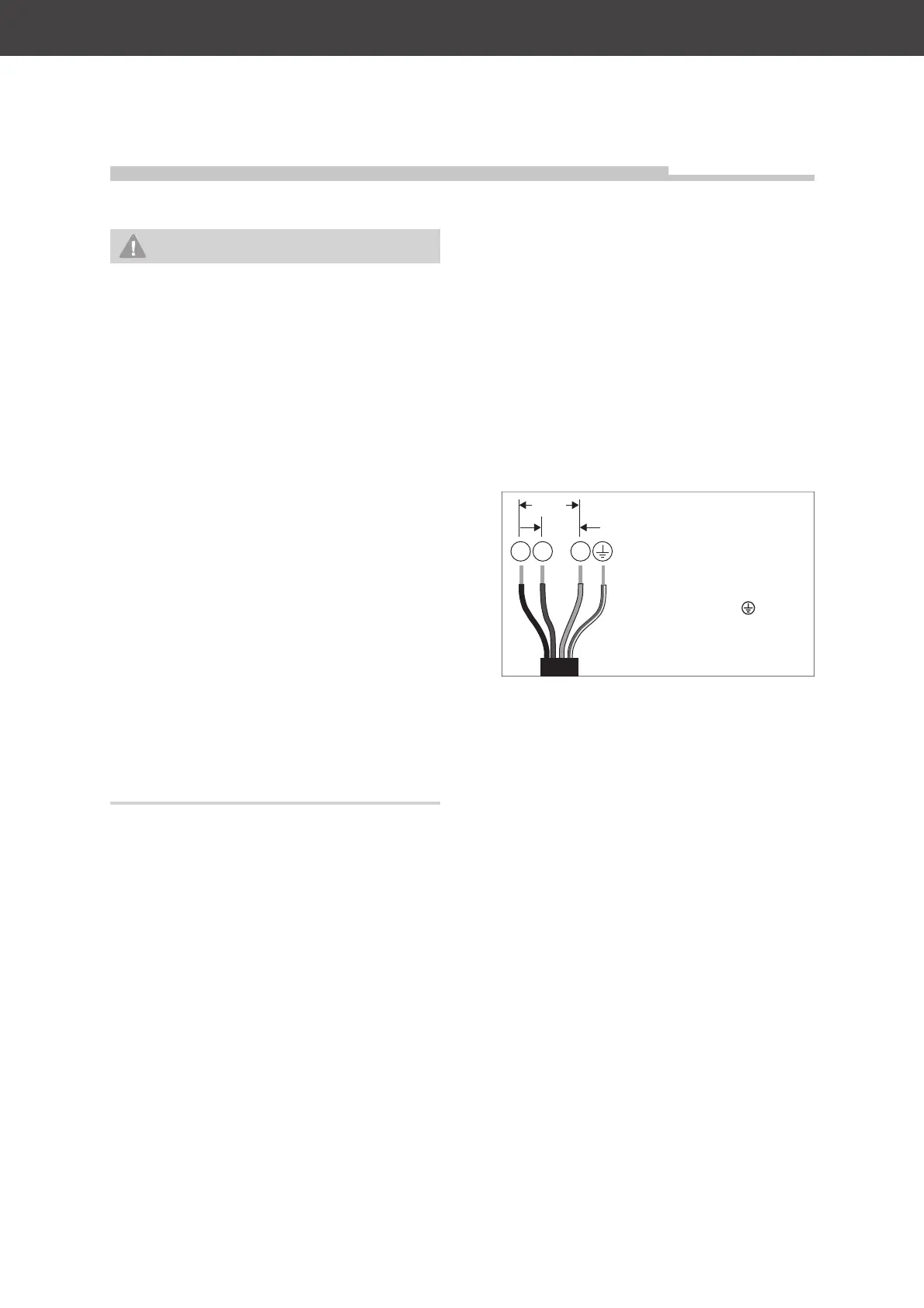

220 – 240 V~ / 380 – 415 V
3N~ 50 Hz
Schwarz = L1
Braun = L2
Blau = N
Grün/Gelb = PE
L1 L2 N
230 V
230 V
4. Schließen Sie die Netzanschlussleitung
gemäß des Schaltbilds an die Herdan-
schlussdose an.
5. Verlegen Sie die Netzanschlussleitung so,
dass sie das Gehäuse des Gerätes nicht
berührt, da es während des Betriebs sehr
heiß werden kann.
