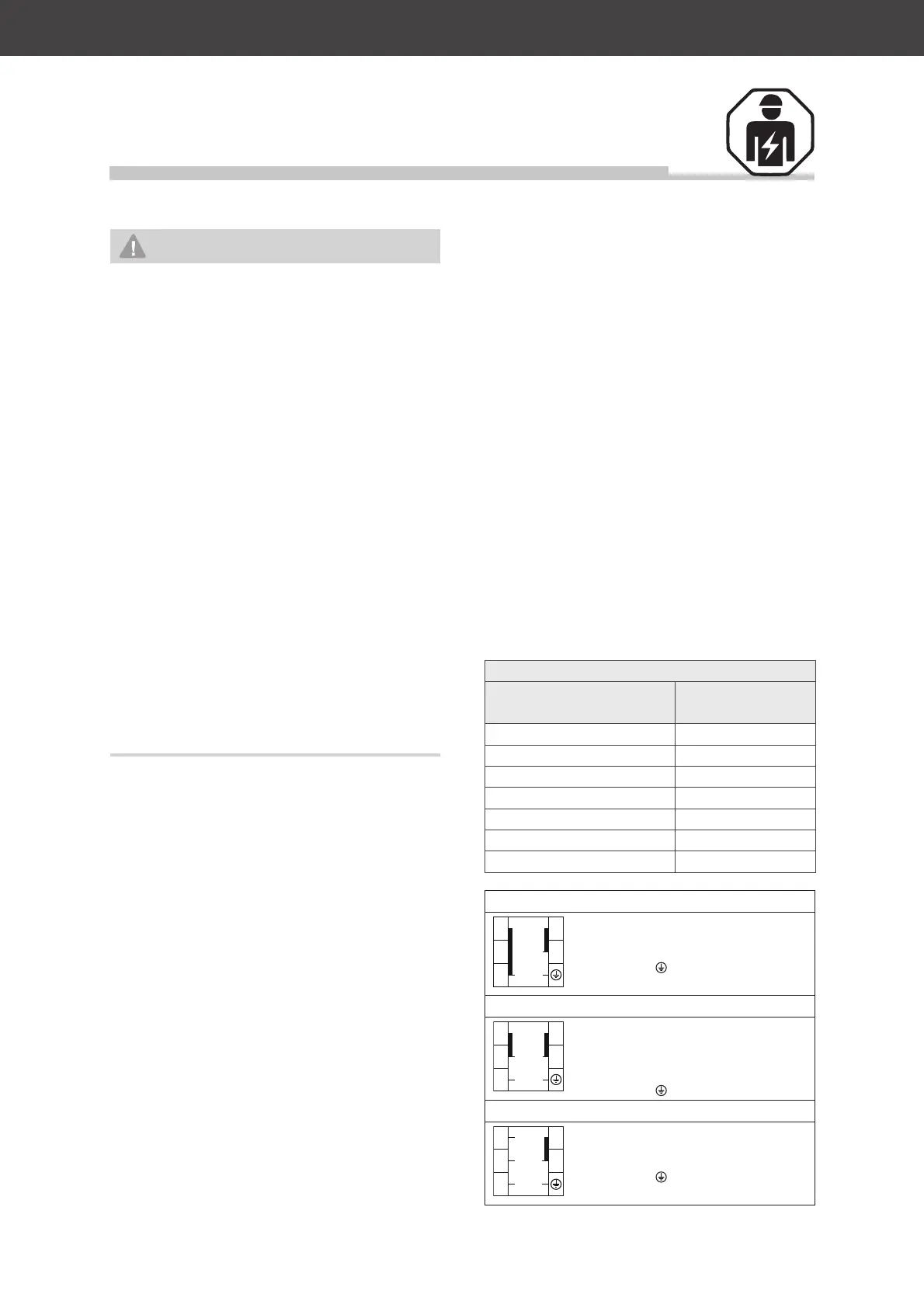

Netzanschluss – Hinweise für den Installateur
Seite DE-31
WARNUNG
Stromschlag- / Brandgefahr!
Unsachgemäßer elektrischer Anschluss
kann zu elektrischem Schlag und/oder
Kurzschluss führen.
■ Der Anschluss an das Stromnetz darf
nur durch eine autorisierte Elekt-
rofachkraft erfolgen, die beim örtli-
chen Energieversorgungsunterneh-
men zugelassen ist, z.B. unser Service
(siehe Seite DE-39). Nur so haben Sie
unsere Garantie und ausreichende
Sicherheit.
■ Da das Gerät nicht über eine zugäng-
liche Trennvorrichtung allpolig vom
Netz getrennt werden kann, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein.
Anschlussbedingungen
– Die zulässigen Bemessungsspannungen
und die Bemessungsaufnahme des Geräts
finden sich in Kapitel „Technische Daten“
auf Seite DE-45.
– Je nach erlaubter Anschlussart muss
– der Leitungsquerschnitt gewählt werden
– die Kontaktbrücken eingesetzt bzw. ent-
fernt werden (siehe Tabelle und Schalt-
bilder rechts).
– Die verwendete Netzanschlussleitung
muss den Bestimmungen der DIN EN
60335-1 entsprechen (z. B. Typ H05RR-F).
– Es ist eine separate Stromversorgung er-
forderlich.
– Beim Anschluss müssen die VDE-Be-
stimmungen sowie die „Technischen An-
schlussbedingungen“ beachtet werden.
Berührungsschutz muss gewährleistet sein.
Netzleitung anschließen
Die Klemmleiste und die Anschlusspläne be-
finden sich hinten auf der Oberseite.
1. Schalten Sie vor dem Zugang zu den An-
schlussklemmen alle Versorgungsstrom-
kreise aus und sichern Sie diese gegen
Wiedereinschalten.
2. Vergewissern Sie sich, dass die An-
schlussleitungen allpolig spannungsfrei
sind und eine wirksame Erdung möglich
ist.
3. Klemmen Sie die Adern und ggf. die bei-
liegenden Messingbrücken gemäß der
nachfolgend abgebildeten Schaltbilder an
die entsprechenden Kontaktklemmen der
Backofenanschlussdose an.
4. Verlegen Sie das Anschlusskabel so hin-
ter dem Backofen, dass es die Rückwand
des Backofens nicht berührt. Während
des Betriebs wird dessen Rückwand heiß.
Kleinster Querschnitt der Leiter
Bemessungsstrom des
Geräts in A
Nennquerschnitt
in mm
2
> 3 und ≤ 60,75
> 6 und ≤ 10 1,0
> 10 und ≤ 16 1,5
> 16 und ≤ 25 2,5
> 25 und ≤ 32 4
> 32 und ≤ 40 6
> 40 und ≤ 63 10
230 V 1N~ / 50 Hz
L1
N
PE
3
2
1
4
5
L1 an (gebrückt)
N an (gebrückt)
(PE) an
400 V 2N~ / 50 Hz
L2
L1
N
PE
3
2
1
4
5
L1 an
L2 an (gebrückt)
N an
(gebrückt)
(PE) an
400 V 3N~ / 50 Hz
L2
L3
L1
N
PE
3
2
1
4
5
L1 an , L2 an , L3 an
N an (gebrückt)
(PE) an
L1 – L3: Phase(n), N: Null-Leiter, PE: Schutz-
leiter (Erde).
