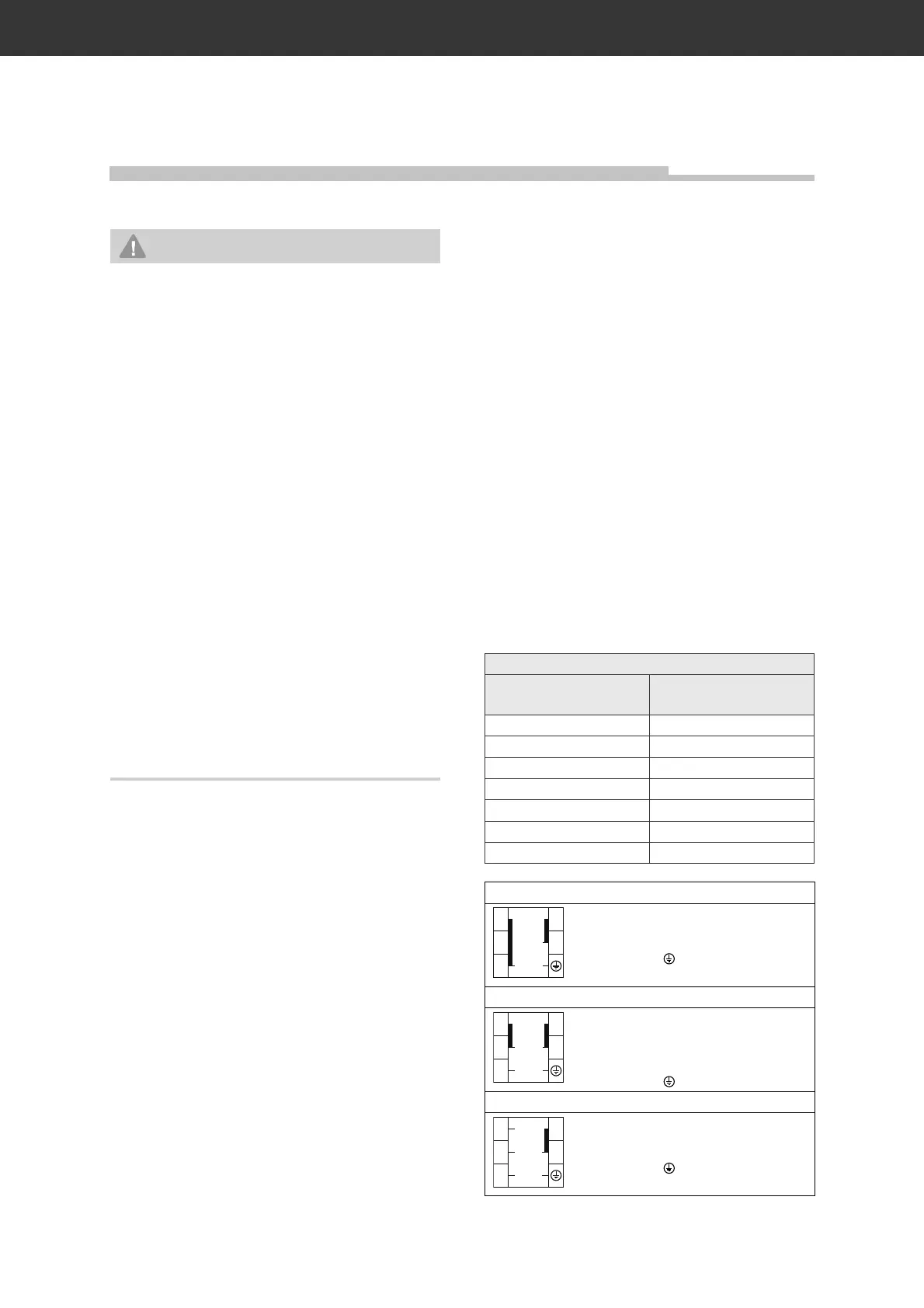

Seite DE-32 Netzanschluss – Hinweise für den Installateur

WARNUNG

Stromschlag- / Brandgefahr!

Unsachgemäßer elektrischer Anschluss

kann zu elektrischem Schlag und/oder

Kurzschluss führen.

■ Der Anschluss an das Stromnetz darf

nur durch eine autorisierte Elekt-

rofachkraft erfolgen, die beim örtli-

chen Energieversorgungsunterneh-

men zugelassen ist, z.B. unser Service

(siehe Seite DE-37). Nur so haben Sie

unsere Garantie und ausreichende Si-

cherheit.

■ Da das Gerät nicht über eine zugäng-

liche Trennvorrichtung allpolig vom

Netz getrennt werden kann, muss

eine allpolige Trennvorrichtung ge-

mäß Überspannungskategorie III in

der Hausinstallation mit mindestens

3 mm Kontaktabstand vorgeschaltet

sein; hierzu zählen Sicherungen, LS-

Schalter und Schütze.

Anschlussbedingungen

– Die zulässigen Bemessungsspannungen

und die Bemessungsaufnahme des Geräts

finden sich in Kapitel „Technische Daten“

auf Seite DE-42.

– Je nach erlaubter Anschlussart muss

– der Leitungsquerschnitt gewählt werden

– die Kontaktbrücken eingesetzt bzw. ent-

fernt werden

(siehe Tabelle und Schaltbilder rechts).

– Die verwendete Netzanschlussleitung muss

den Bestimmungen der DIN EN 60335-1

entsprechen (z.B. Typ H05RR-F).

– Es ist eine separate Stromversorgung er-

forderlich.

– Beim Anschluss müssen die VDE-

Bestimmungen sowie die „Technischen

Anschlussbedingungen“ beachtet werden.

Berührungsschutz muss gewährleistet sein.

Netzleitung anschließen

Die Klemmleiste und die Anschlusspläne be-

finden sich hinten auf der Oberseite.

1. Schalten Sie vor dem Zugang zu den An-

schlussklemmen alle Versorgungsstrom-

kreise aus und sichern Sie diese gegen

Wiedereinschalten.

2. Vergewissern Sie sich, dass die Anschluss-

leitungen allpolig spannungsfrei sind und

eine wirksame Erdung möglich ist.

3. Klemmen Sie die Adern und ggf. die bei-

liegenden Messingbrücken gemäß der

nachfolgend abgebildeten Schaltbilder an

die entsprechenden Kontaktklemmen der

Herdanschlussdose an.

4. Verlegen Sie das Anschlusskabel so hinter

dem Herd, dass es die Rückwand des Her-

des nicht berührt. Während des Betriebs

des Herdes wird dessen Rückwand heiß.

Kleinster Querschnitt der Leiter

Bemessungsstrom

des Geräts in A

Nennquerschnitt

in mm

> 3 und ≤ 6 0,75

> 6 und ≤ 10 1,0

> 10 und ≤ 16 1,5

> 16 und ≤ 25 2,5

> 25 und ≤ 32 4

> 32 und ≤ 40 6

> 40 und ≤ 63 10

230 V 1N~ / 50 Hz

L1 an  (gebrückt)

N an

 (gebrückt)

(PE) an

400 V 2N~ / 50 Hz

L1 an 

L2 an  (gebrückt)

N an  (gebrückt)

(PE) an

400 V 3N~ / 50 Hz

L1 an , L2 an , L3 an 

N an

  (gebrückt)

(PE) an

L1 – L3: Phase(n), N: Null-Leiter,

PE: Schutzleiter (Erde)

Netzanschluss – Hinweise für den Installateur
