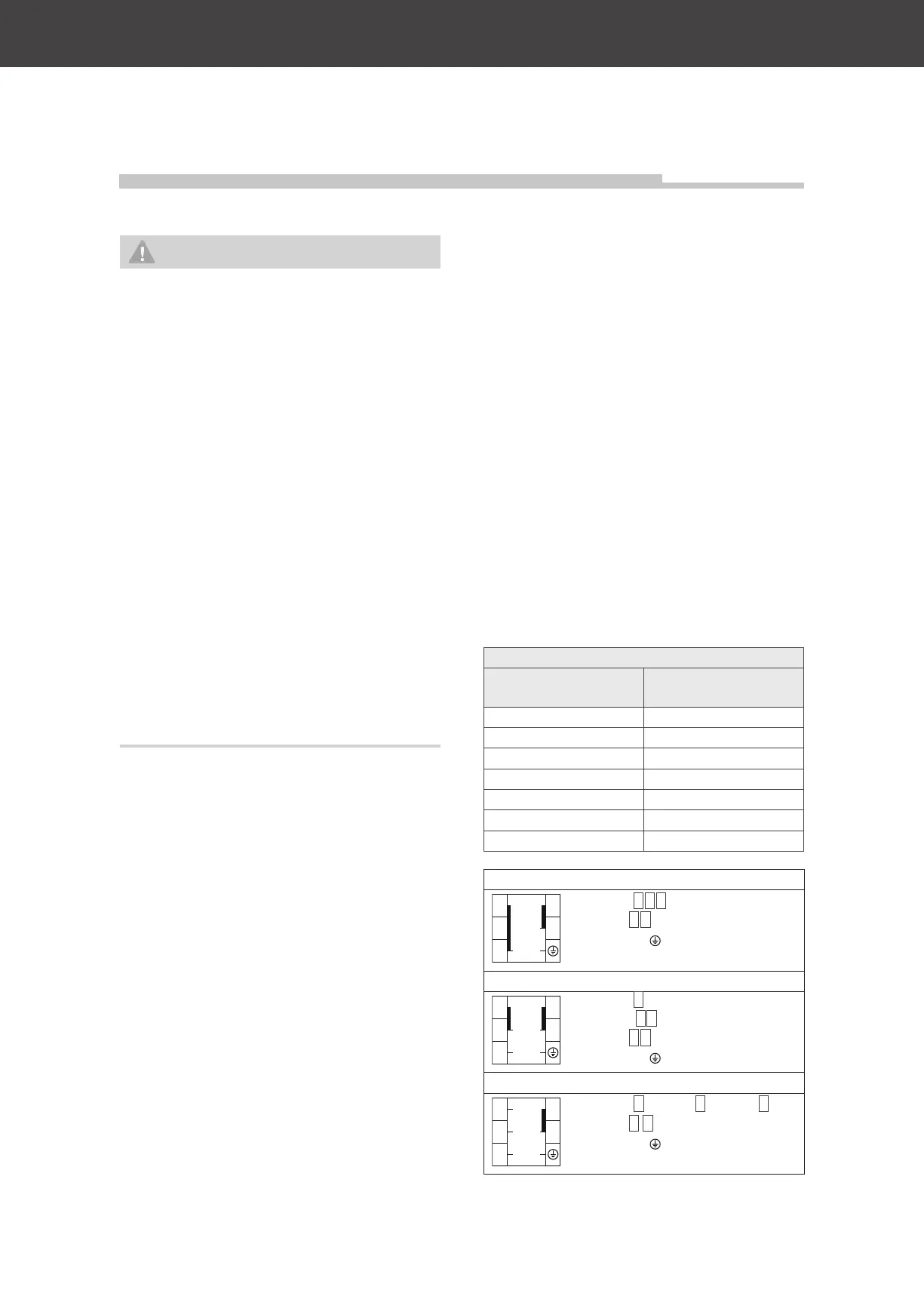

Seite DE-10 Netzanschluss – Hinweise für den Installateur
WARNUNG
Stromschlag- / Brandgefahr!
Unsachgemäßer elektrischer Anschluss
kann zu elektrischem Schlag und/oder
Kurzschluss führen.
■ Der Anschluss an das Stromnetz darf
nur durch eine autorisierte Elekt-
rofachkraft erfolgen, die beim örtli-
chen Energieversorgungsunterneh-
men zugelassen ist, z.B. unser Service
(siehe Seite DE-26D). Nur so haben Sie
unsere Garantie und ausreichende Si-
cherheit.
■ Falls der Netzstecker nach dem An-
schluss nicht mehr zugänglich ist,
muss eine allpolige Trennvorrichtung
gemäß Überspannungskategorie III
in der Hausinstallation mit mindes-
tens 3 mm Kontaktabstand vorge-
schaltet sein; hierzu zählen Sicherun-
gen, LS-Schalter und Schütze.
Anschlussbedingungen
– Die zulässigen Bemessungsspannungen
und die Bemessungsaufnahme des Geräts
finden sich in Kapitel „Technische Daten“
auf Seite DE-32.
– Je nach erlaubter Anschlussart muss
– der Leitungsquerschnitt gewählt werden
– die Kontaktbrücken eingesetzt bzw. ent-
fernt werden (siehe Tabelle und Schalt-
bilder rechts).
– Die verwendete Netzanschlussleitung
muss den Bestimmungen der DIN EN
60335-1 entsprechen (z.B. Typ H05RR-F).
– Es ist eine separate Stromversorgung er-
forderlich.
– Beim Anschluss müssen die VDE-
Bestimmungen sowie die „Technischen
Anschlussbedingungen“ beachtet werden.
Berührungsschutz muss gewährleistet sein.
Netzleitung anschließen
Die Klemmleiste und die Anschlusspläne be-
finden sich hinten auf der Oberseite.
1. Schalten Sie vor dem Zugang zu den An-
schlussklemmen alle Versorgungsstrom-
kreise aus und sichern Sie diese gegen
Wiedereinschalten.
2. Vergewissern Sie sich, dass die Anschluss-
leitungen allpolig spannungsfrei sind und
eine wirksame Erdung möglich ist.
3. Klemmen Sie die Adern und ggf. die bei-
liegenden Messingbrücken gemäß der
nachfolgend abgebildeten Schaltbilder an
die entsprechenden Kontaktklemmen der
Herdanschlussdose an.
4. Verlegen Sie das Anschlusskabel so hinter
dem Herd, dass es die Rückwand des Her-
des nicht berührt. Während des Betriebs
des Herdes wird dessen Rückwand heiß.
Kleinster Querschnitt der Leiter
Bemessungsstrom
des Geräts in A
Nennquerschnitt
in mm
2
> 3 und ≤ 6 0,75
> 6 und ≤ 10 1,0
> 10 und ≤ 16 1,5
> 16 und ≤ 25 2,5
> 25 und ≤ 32 4
> 32 und ≤ 40 6
> 40 und ≤ 63 10
230 V 1N~ / 50 Hz
L1
N
PE
3
2
1
4
5
L1 an 1 2 3 (gebrückt)
N an 4 5 (gebrückt)
(PE) an
400 V 2N~ / 50 Hz
L2
L1
N
PE
3
2
1
4
5
L1 an 1
L2 an 2 3 (gebrückt)
N an 4 5 (gebrückt)
(PE) an
400 V 3N~ / 50 Hz
L2
L3
L1
N
PE
3
2
1
4
5
L1 an 1, L2 an 2, L3 an 3
N an 4 5 (gebrückt)
(PE) an
L1 – L3: Phase(n), N: Null-Leiter,
PE: Schutzleiter (Erde)
Netzanschluss – Hinweise für den Installateur
