KOMMA IGÅNG - INSTALLATION

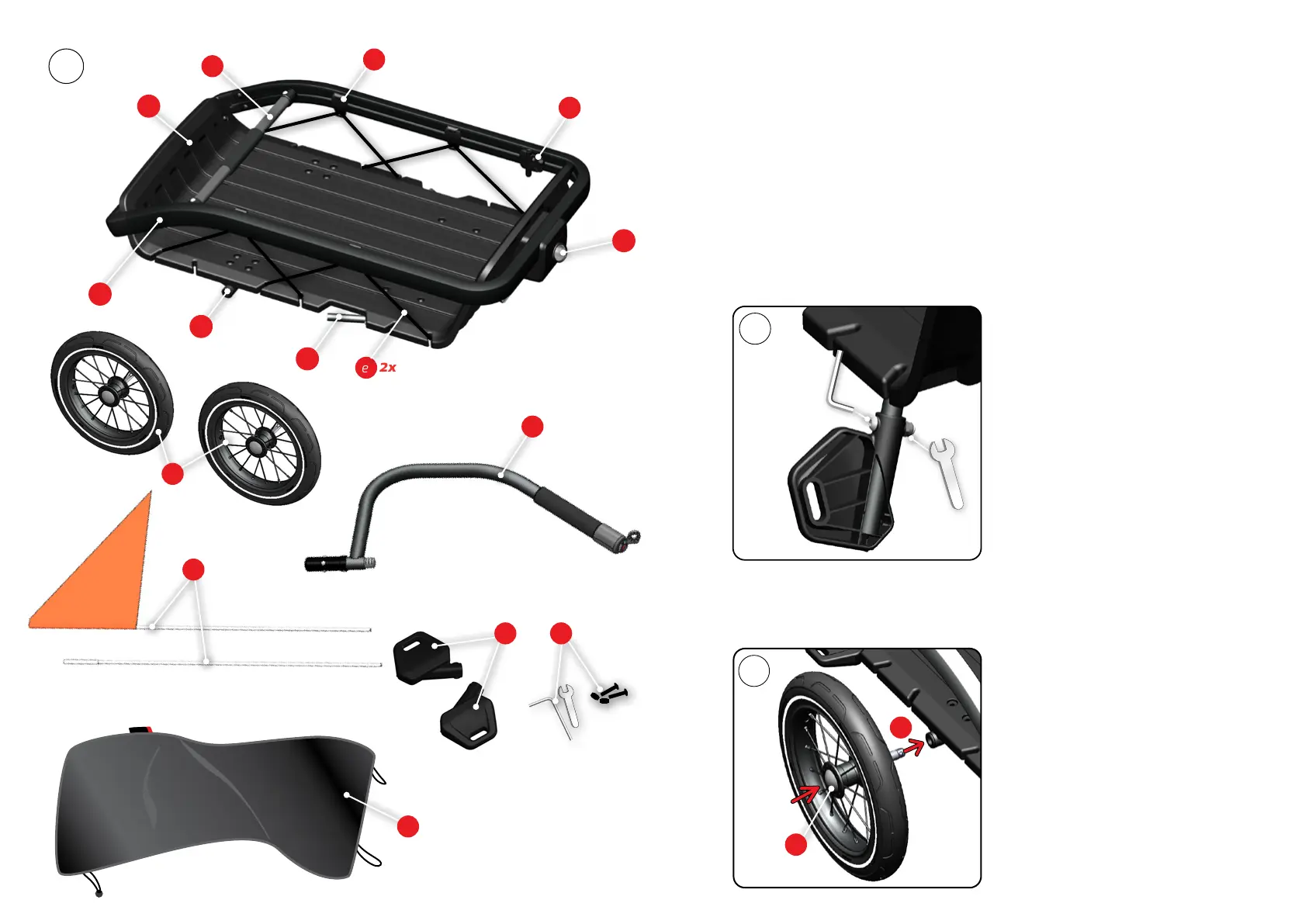

[1] Förpackningens innehåll

Cykelvagnen:

• Vagnens plaform [1a]

• Vagnens ram [1b]

• Vagnens axel [1c]

• Stödben [1d]

• 2x Elastisk [1e]

• Cykelanslutning [1f]

• Flagghållare [1g]

• 4x Ramklämmor [1h]

• Lastdelare [1i]

Yerligare delar:

• 2x Snabbkopplingshjul [1j]

• Dragstång med kopplingsanordning [1k]

• Säkerhetsflagga [1l]

• Hjulskydd [1m]

• Verktyg och fästanordningar för hjulskydd [1n]

• Lastskydd [1o]

• Användarhandbok

[2] Montering av hjulskydden

• Observera a det finns en vänster och en höger sidas hjulskydd.

• Skjut hjulskydden över motsvarande rörändar på stödbenen.

• Rikta in hålen på hjulskydden mot hålen i röret.

• Skruva fast bultarna och murarna med de medföljande verktygen. Se till a bulthuvudet är vänt utåt som på bilden.

[3] Montering av snabbkopplingshjulen

• Se till a hjulaxeln är ren.

• Tryck in tryckknappen [3a] och för in hjulaxeln i vagnens axelrör [3b], släpp sedan knappen.

• Släpp knappen [3a] och kontrollera a hjulet sier ordentligt fast genom a dra.

b

2x

a

1

a

c

d

4x

h

i

b

2x

e

f

g

j

k

m

o

2

n

l

3
