28 49-2000492 Rev. 2
TECHNOLOGIE D’AIR D’APPOINT
Remarque aux installateurs et inspecteurs : Ce produit est livré avec une caractéristique d’installation simple limitant les
niveaux maximum en mètre cube par minute (pied cube par minute) afin de répondre à certains codes ou règlements locaux.
Cette méthode d’installation n’est pas utilisée pour toutes les installations. Veuillez consulter vos règlements locaux pour
obtenir d’autres détails et directives.
ATTENTION
L’appareil doit être débranché de l’alimentation principale avec de procéder aux instructions de conversion
énumérées ci-dessous. Vous risquez de vous blesser ou d’endommager le produit si vous ne débranchez pas l’appareil.
Pour modifier l’appareil (si exigé par les codes locaux) :
10,9 m3/min (390 pi3/min) ou 8,1 m3/min (290 pi3/min)
De par sa conception, la vitesse maximum du ventilateur est
VXSpULHXUHjPPLQSLPLQ/HVFRGHVORFDX[
exigeant un nombre de mètres cubes (pieds cubes) moindre,
modifiez le câblage comme indiqué ci-dessous :

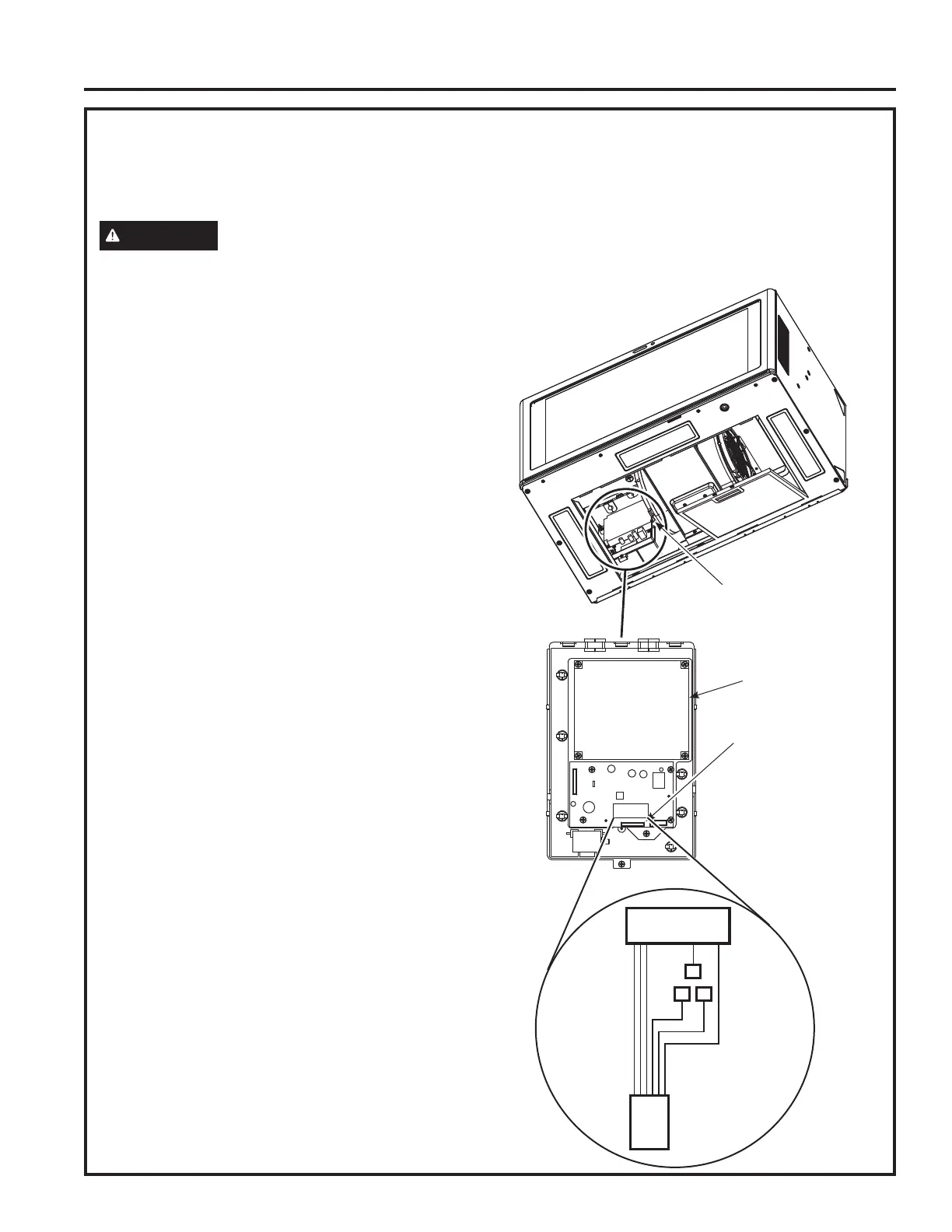

1. Retirer les filtres.
2. Retirez le couvercle de la boite du tableau de commande.
3. Repérez les fils couplés du moteur branchés dans le
tableau de commande.
4. A - Pour un appareil de 10,9 m3/min (390 pi3/min),
l’appareil fonctionne avec quatre (4) vitesses
(basse, moyenne, élevée et suralimentée).
1. Débranchez le connecteur du fil bleu du fil rouge.
2. Raccordez les deux (2) fils rouges ensemble.
B - Pour un appareil de 8,1 m3/min (390 pi3/min),
l’appareil fonctionne avec trois (3) vitesses
(basse, moyenne et élevée).
Débranchez le connecteur du fil bleu du fil rouge.
REMARQUE : La vitesse suralimentée est
désactivée. L’appareil fonctionnera avec les vitesses
basse, moyenne et élevée seulement.
5. Réinstallez le couvercle de la boite du tableau de
commande et installation les filtres. Consultez le
chapitre des filtres.
Remarque aux inspecteurs : Vous pouvez vérifier la
configuration d’installation en vérifiant les raccords de
câblage du moteur, comme décrit ci-dessus.
Blue
Red
Red
Motor Harness
Broche du
moteur
Boite de
commande
Couvercle de la
boite de commande
Connecteur
de fils
couplés du
moteur
Rouge
Fils couplés du moteur
Rouge
Bleu
Instructions d’installation
INSTRUCTIONS D’INSTALLATION
