49-2000492 Rev. 2 15
C
DÉTERMINATION DE L’EMPLACEMENT DE LA PLAQUE DE MONTAGE SOUS
L’ARMOIRE
Vos armoires peuvent avoir une garniture décorative
pouvant nuire à l’installation de l’appareil. Vous pourriez
devoir enlever la garniture décorative afin de pouvoir
installer et mettre correctement l’appareil à niveau.
/(02'8/(.,7&+(1+8%'2,7Ç75(¬1,9($8
Utilisez un niveau pour vous assurer que le bas de
l’armoire est à niveau.
Si l’armoire possède un surplomb frontal, installez la
plaque de montage à la même distance de profondeur du
surplomb frontal. L’appareil sera ainsi à niveau.
1. Mesurez la profondeur intérieure à partir du surplomb
frontal.
2. Tracez une ligne horizontale sur le mur arrière à égale
distance sous le bas de l’armoire que la profondeur
intérieure du surplomb frontal.
3. Pour ce type d’installation avec un surplomb frontal,
alignez les languettes de montage avec la ligne
horizontale, sans toucher le bas de l’armoire comme
décrit à l’étape D.

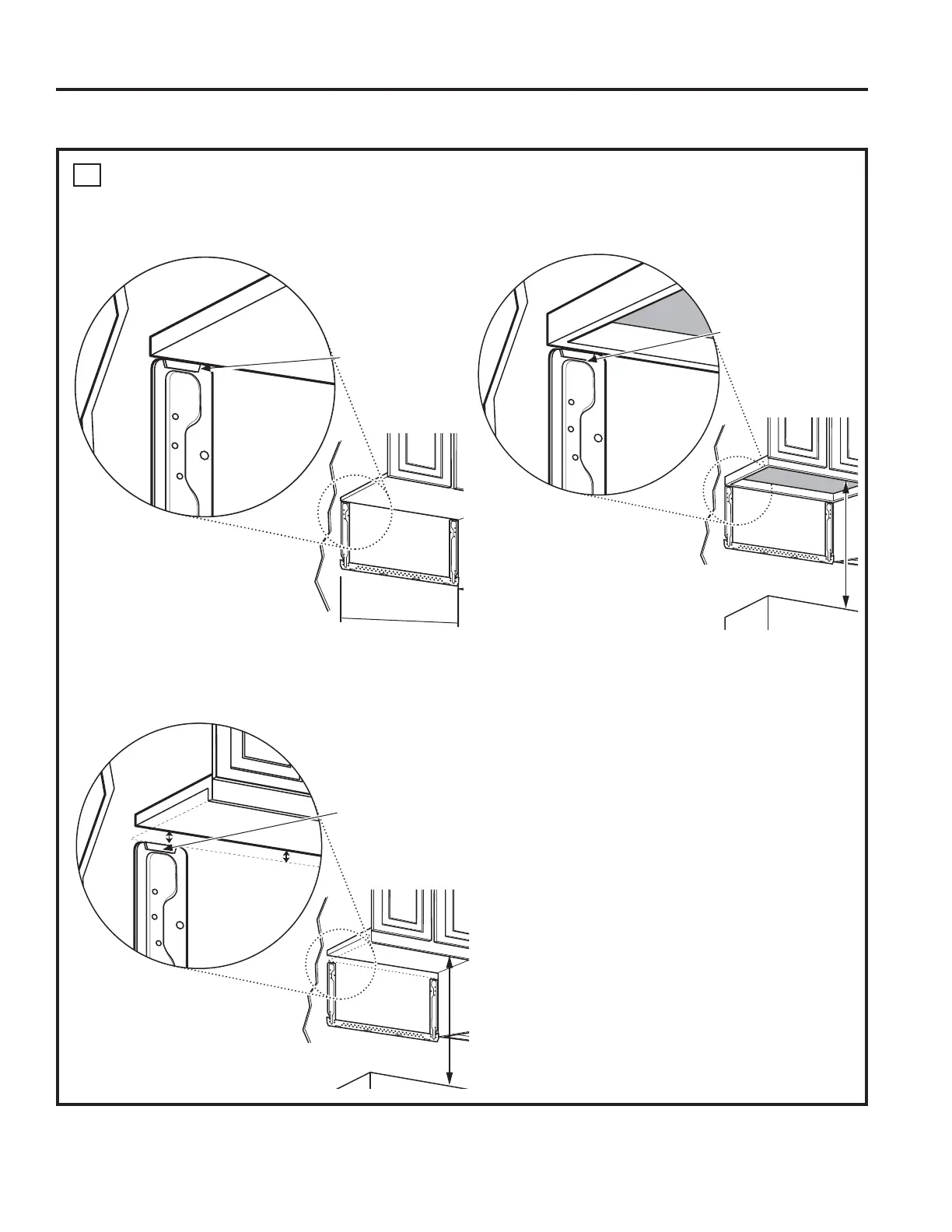

Position de la plaque – dessous d’armoire plat
Position de la plaque – armoire avec surplomb frontal
Languettes
de plaque
de montage
touchant le bas
de l’armoire
Plaque de montage
avec languettes
sous le bas de
l’armoire à la même
distance que la
profondeur du
surplomb frontal.
76 cm (30 po)
de la surface de cuisson
Au moins 76 cm (30 po)
Position de la plaque – dessous d’armoire en retrait
Languettes
de plaque de
montage touchant
le cadre arrière
de l’armoire.
76 cm (30 po)
de la surface de cuisson
1. INSTALLATION DE LA PLAQUE DE MONTAGE (suite)
Instructions d’installation
INSTRUCTIONS D’INSTALLATION
