31-5000493 Rev. 4 21

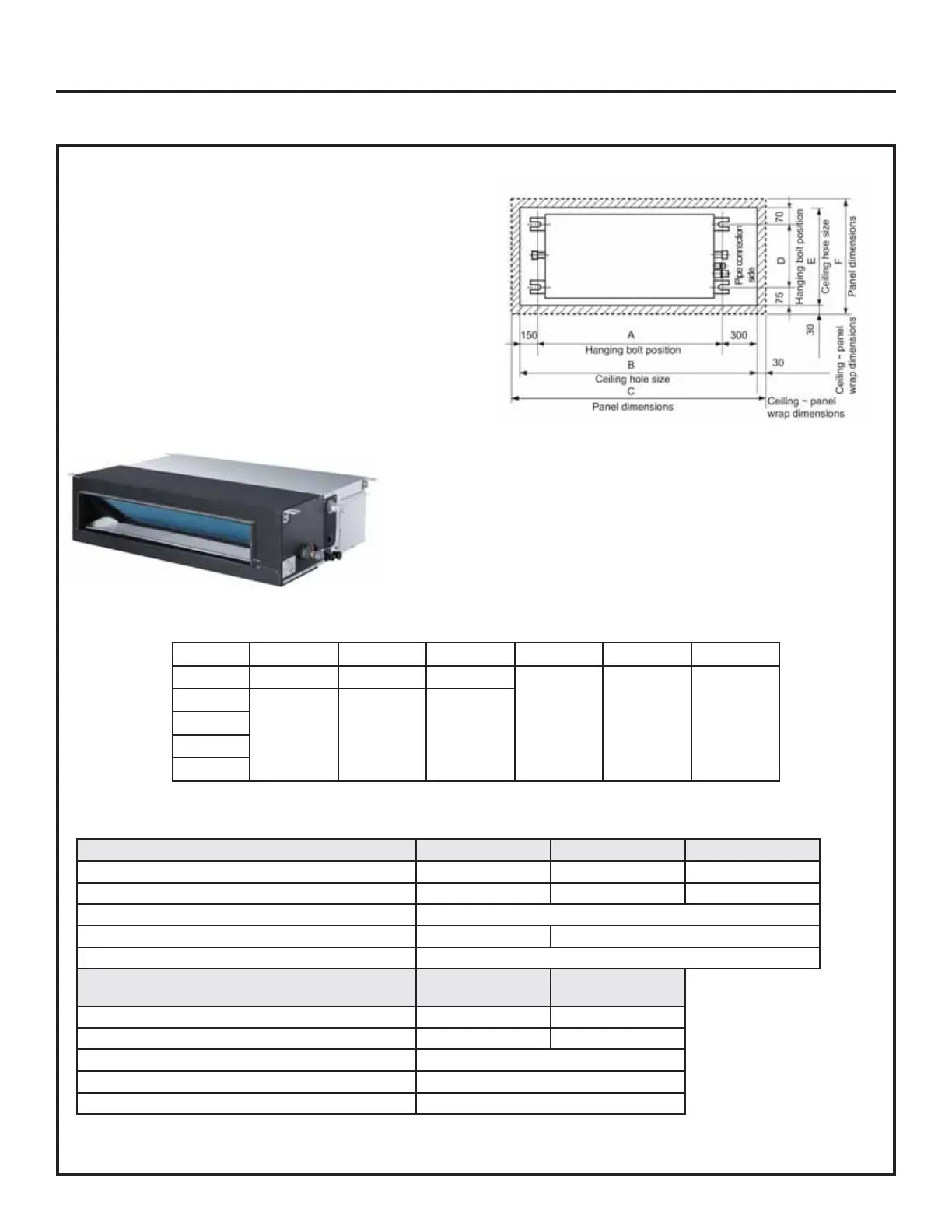

Instructions d’installation: Introduction et vue d’ensemble
Informations sur le produit à conduits
L’unité à conduits sera installée au-dessus du plafond
ou dans une zone de soffite. Elle est montée à l’aide de
tiges filetées qui s’insèrent dans des supports situés aux
quatre coins supérieurs de la carrosserie.
Chaque l’unité à conduits étroits comporte une pompe
à condensat intégrée et un interrupteur à flotteur pour
éviter les débordements et maintenir un fonctionnement
fiable. Un raccord pour condensat isolé est inclus dans
la trousse d’accessoires. Ce raccord connecte la sortie
du condensat de l’unité au tuyau de vidange acheté
localement.
Lors de la réalisation des raccordements de la conduite
de réfrigérant, utilisez toujours les raccords coniques
fournis avec cet équipement. Les raccords de la conduite
de réfrigérant doivent être enveloppés du ruban isolant
au niveau de l’unité afin de prévenir le suintement.
Modèle A po (mm) B po (mm) C po (mm) D po (mm) E po (mm) F in (mm)
USYM24U 45.7 (1162) 63.5 (1612) 65.8 (1672)
24.4 (620) 30.1 (765) 32.5 (825)
USYM30U
61.5 (1562) 79.2 (2012) 81.57 (2072)
USYM36U
USYM42U
USYM48U
Intérieur USYM24UCDDA USYM30UCDDA USYM36UCDDA
Puissance frigorifique nominale Btu/h 24,000 30,000 34,000
Puissance calorifique nominale Btu/h 26,000 32,000 36,000
Tension, cycle, phase V/Hz/- 208-230/60/1
Débit d’air (Turbo/Haut/Moy/Bas/Silence) pi3/min 927/844/667/564/482 1236/1130/953/812/688
Pression statique ext. max. po C.E. 0.6 (150)
Intérieur
USYM42UCDDA USYM48UCDDA
Puissance frigorifique nominale Btu/h 42,000 46,000
Puissance calorifique nominale Btu/h 45,000 48,000
Tension, cycle, phase V/Hz/- 208-230/60/1
Débit d’air (Turbo/Haut/Moy/Bas/Silence) pi3/min 1412/1353/1141/965/847
Pression statique ext. max. po C.E. 0.6 (150)
