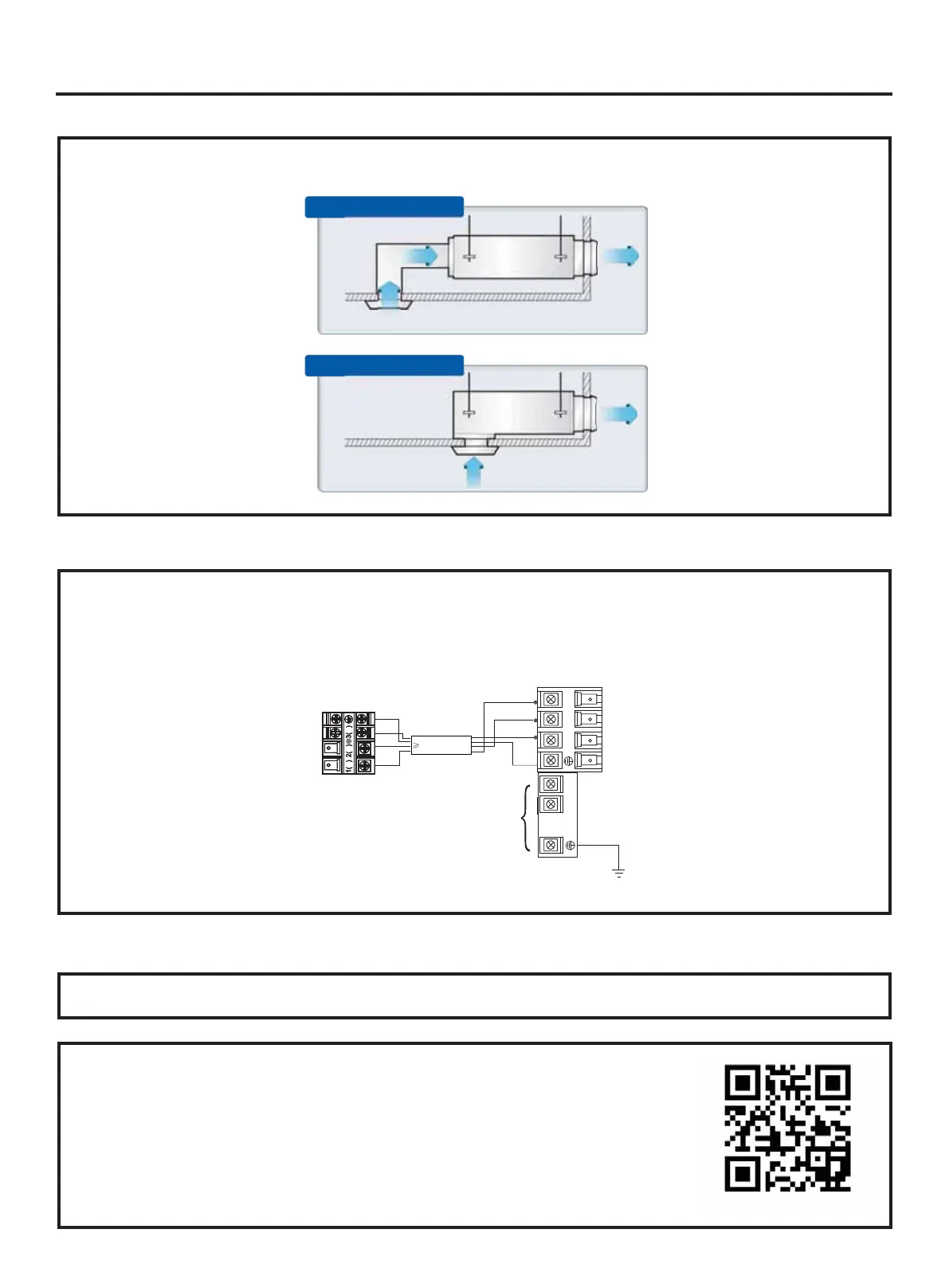

Paso 3 - Conexiones Eléctricas
Étape 4 - Evaluación de Pérdidas y Evacuación
Para acceder al procedimiento recomendado, consulte la sección exterior del Manual de Instalación.
Conexiones Eléctricas de las Unidad Interior y Exterior
Cable de cobre trenzado 14AWG únicamente. (No se Utiliza un Controlador Central)
Deje una distancia de 10 pies con relación al cableado de TV, Radio o cualquier otro cableado
de comunicación.
NOTA: Consulte el Manual de operación e instalación del controlador con cable para obtener más información.
H. La unidad está ahora preparada para la conexión de la tubería. El conducto de retorno de aire podrá ser configurado como
una entrada trasera o como una entrada inferior.
Rear side air inlet
Bottom side air inlet
Diffuser
Return Duct
Diffuser
Return Duct
Paso 2 - Montaje de la unidad (Cont.)
Outdoor unit
3
2
Power
Wiring
1
)
(
L1
)
(
L2
)
(
C
L1
(
L2
C
L1 L2 C
3
2
1
)
(
)
)
(
Indoor uni
t
3wire 14AWG
Control Wiring
Indoor Unit Terminal Block
Outdoor Unit Terminal Block
Emparejamiento WiFi
1. Descargue la aplicación “GE SmartHQ” desde Google Play (Android) o desde la tienda de la
aplicaciones de Apple (IOS).
Luego de descargar la aplicación:
2. Abra la aplicación.
3. Seleccione “Iniciar Sesión”.
4. Registre su cuenta o regístrese como nuevo usuario.
5. Seleccione el ícono “+” para agregar un nuevo dispositivo y siga las instrucciones de la
aplicación.
