Instrucciones de Instalación
Paso 2 - Montaje de la unidad
G.
Realice el recorrido del cable de corriente/ comunicación
trenzado de 4 conductores y el cable con cableado
remoto hasta el controlador de aire. Utilice arandelas de
reducción y un conector apropiado para adherir el cable
de corriente/ comunicación a la unidad. El cable con
cableado remoto ingresará a la unidad a través de una
arandela aislante de goma. El cable con 4 conductores
se conecta al bloque terminal en las terminales (L1),
2(L2), 3(C) y tierra. El cable con cableado remoto
se conecta al tablero principal del controlador de aire
a través del conector CN1. Vuelva a instalar la tapa
de la caja eléctrica. El cableado de conexión entre
las unidades exterior e interior deberán poseer un
cable SOOW de 14-4 (calibre 14, 4 conductores). Se
recomienda realizar las conexiones del cableado con
terminales de espada. Si no se usan las terminales de
espada, entonces los cables no se deberán retorcer
antes de realizar la conexión a las terminales de los
tornillos. Todos los filamentos de los cables se deberán
ajustar a las terminales sin estar deshilachados. El cable
se deberá asegurar a la abrazadera del amortiguador de
refuerzo.

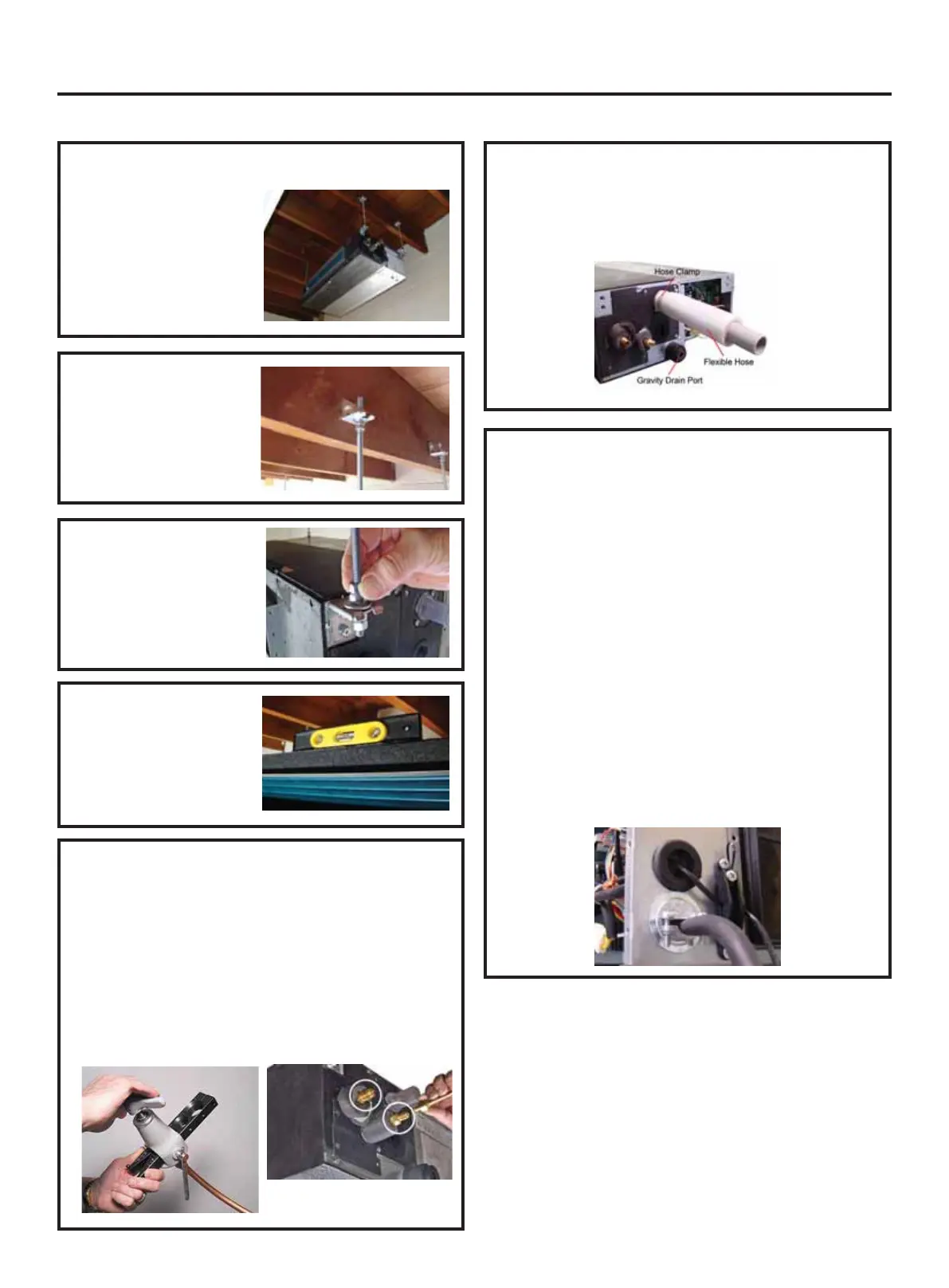

A. Determine la ubicación y uso de la plantilla (enviada en
la caja) para marcar la ubicación de las varillas roscadas.
Instale el equipamiento
necesario para montar
las varillas roscadas.
Siempre seleccione
una ubicación lo
suficientemente fuerte
como para apoyar todo
el peso.
B. Instale las varillas
roscadas al
equipamiento adherido a
la estructura.
D. Usando un nivel, ajuste
las tuercas sobre las
varillas roscadas a fin de
obtener las lecturas de
los niveles tanto de lado
a lado como del frente
hasta la parte trasera.
C.
Levante la unidad
canalizada y coloque las
varillas roscadas en los
cuatro pies de montaje en
cada esquina.
F. Conecte la manguera de desagüe flexible gris
suministrada a la tubería de descarga de la bomba
de condensación. Ajuste la abrazadera de forma
segura. Utilizando una tubería de PVC de ¾”, conecte
la manguera flexible al sistema de desagüe de
condensados de la edificación.
E.
Se deberán escariar las partes interior y exterior de la
tubería de refrigerante donde se haya realizado un corte.
Tome todas las precauciones a fin de asegurar que las
astillas del cobre escariado no se alojen dentro de la
tubería. Instale las tuercas abocardadas suministradas
de fábrica en la tubería de refrigerante usando un
abocardador R-410A ÚNICAMENTE. Aplique una
pequeña cantidad de aceite refrigerante sobre la parte
trasera de los espacios abocardados y trenzados. Ajuste
los espacios abocardados con una llave dinamométrica y
una llave de respaldo, siguiendo las especificaciones que
figuran en el Manual de Instalación de la unidad exterior.
