28
31-5000795 Rev. 0
Instructions d’installation
Instructions d’installation du registre extérieur
Matériel fourni par l’usine :
• Faisceau de fils (dans le sac d’accessoires)
Matériel nécessaire acheté localement :
• 1 – Transformateur 30 VA, 230 V x 24 V
• 1 – Registre 24 V rond de 4 po, à ouverture motorisée
et fermeture à ressort
• 4 pi -Câble de thermostat 18-2
• 1- Boîte de jonction 4x4 profond (là où nécessaire)
• 4 – Brides Romex 3/8 po
• 1 – Fusible en ligne 3 A avec porte-fusible
Installation
1 Choisissez l’emplacement du registre extérieur pour
connecter l’unité. Un collet rond de 4 po (plastique)
se trouve sur le côté de l’unité pour l’entrée du
registre. Retirez le collet, enlevez la débouchure
centrale, tournez le collet de 180º et replacez-le.
Connectez le registre/conduit rond de 4 po sur le
collet.
2 Connectez le côté primaire du transformateur à la
source d’alimentation 230 V de l’unité intérieure.
3 Montez le registre solidement. Connectez le conduit
de l’entrée d’air extérieur sur le registre.
4 Montez le transformateur sur un endroit solide près
du couvercle de la boîte de commande. Montez
à l’intérieur une boîte de jonction 4x4 où le code
l’exige.
5 Prenez le faisceau de fils dans le sac d’accessoires
de l’unité intérieure et connectez la fiche du faisceau
dans la prise CN10 de la carte de circuit.
6 Connectez l’autre côté du faisceau de fils sur le
connecteur du transformateur 24 V. Connectez l’autre
côté du connecteur CN10 sur le fusible en ligne 3 A.
7 Connectez l’extrémité sortie du fusible en ligne 3 A
sur l’actionneur du registre.

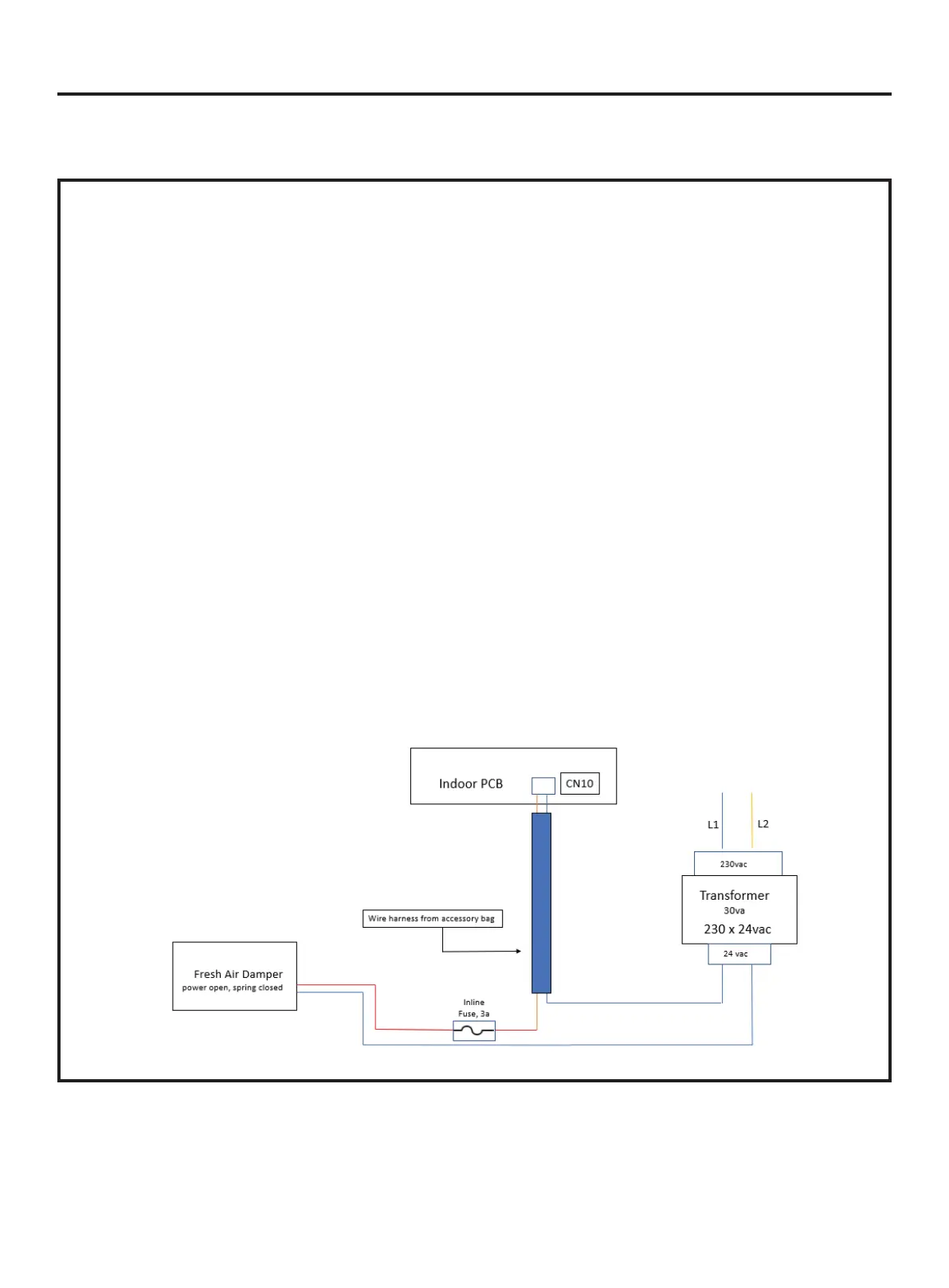

8 Connectez le fil neutre de l’actionneur du registre
sur le neutre secondaire du tranformeur. Voyez le
schéma de câblage ci-dessous.
9 Fixez et attachez tous les câbles/fils.
10 Pour activer la fonction du registre extérieur, le
commutateur DIP SW1-6 doit se trouver à la
position OFF.
11 Pour des applications exigeant un fonctionnement
continu du ventilateur (p.ex. code BC Canada),
veuillez régler le commutateur DIP SW3-1 à ON.
12 Suivez les instructions qui accompagnent votre
commande câblée au sujet du commutateur DIP de
cette commande.
Application spéciale en option 2 -
Installation d’un registre d’air extérieur
