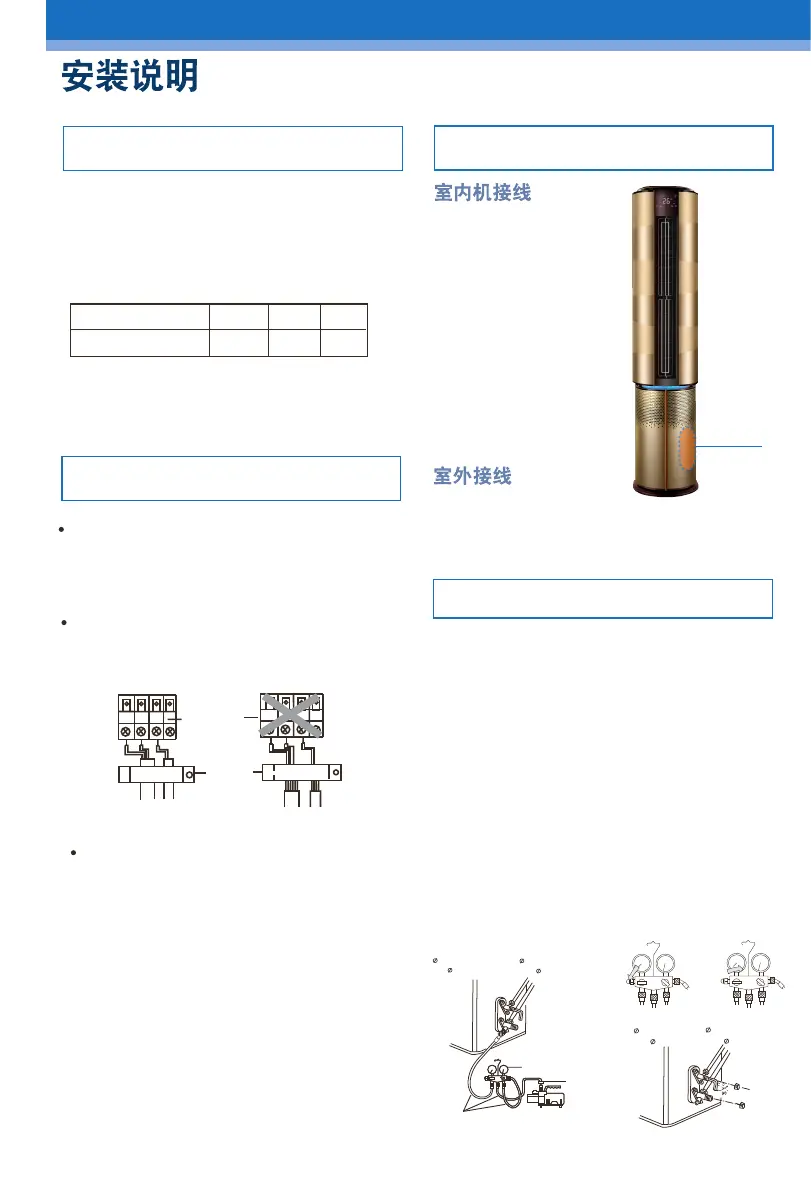

室内外机接线
拆除左、右饰板，
以及前饰板可看
到下图所示控制箱，
打开控制箱盖。
•
接出连机线的前端。•
按照接线方法和室
内外机接线图，接
好连机线。
•
按照连机线压线方
法将连机线压好。
•
装好控制盒盖和前
饰板和左、右饰板。
•
取下接线盖。•
按照接线方法和室内外机接线图接好连机线。•
按照连机线压线方法将连机线压好。•
装好接线盖。•
用真空泵抽真空的步骤
1) 取下截止阀螺帽，按图示把软管与三通截
止阀检修阀与仪表分流器及真空泵连接。
2) 把仪表分流器低压侧旋钮全打开，打开真
空泵电源。
3) 抽真空约15分钟，检查低压侧压力表示值，
应达到
-0.1MPa(-76cmHg)以下。然后关闭
仪表分流器低压侧旋钮,关闭真空泵。保持1-2
分钟后，确认压力表指针没有回
偏，如果回偏，
检查并重新拧紧接头，重新按步骤3操作。
4) 抽空完成后，逆时针全部打开二通、三通
截止阀。
5) 快速取下检修截止阀上的软管，拧紧截止
阀阀帽（20-25N.m）。
6) 全部阀帽拧紧以检查阀帽周围有无泄漏。
打开 关闭
喇叭口螺母
三通阀
二通阀
汽 管
液 管
软管
真空泵
逆流防
止接头
仪表分流器
喇叭口螺母
三通阀
二通阀
汽 管
液 管
6.35mm (1/4")
或 6mm
12.7mm (1/2")
或 12mm
6.35mm (1/4")
或 6mm
12.7mm (1/2")
或 12mm
控制箱
室外机管路连接
接线方法
布管时，排水管要放在下面。排水管要做成
斜坡形，途中应避免上凸和下凹情况发生。
如果环境湿度过大，排水软管(特别是室内)
必要时要用隔热材料进行缠绕保温处理。
管 长（m） 10 15 20
制冷剂加入量(g) 不加 200 300
注意：1)连机时，用真空泵将管路抽真空。
2)如果使用中出现漏气，必须将制冷剂全部排出。
先抽真空,然后根据铭牌规定值进行充注。
3)请勿注入R410A以外的其它制冷剂，否则会导致
系统压力异常,并造成人员伤害。
连接管大于5m时需按下表注入制冷剂：
连机线压线方法
接线完成后，必须用压线夹将连机线压紧，
压线夹应压在连机线的外护套线上。如下图：
端子的接线方法
松开接线螺丝，将连机线端子插到端子排
和接线螺丝之间，然后拧紧螺丝，将连机
线轻轻向外拉，确认接线端子被压紧。
端子排
压线夹
正确压线 错误压线
加长电源线、连机线
电源线、连机线当长度不够时，不允许
搭接，必须更换整条符合说明书中所列
规格电源线和连机线，请用户监督配合。
