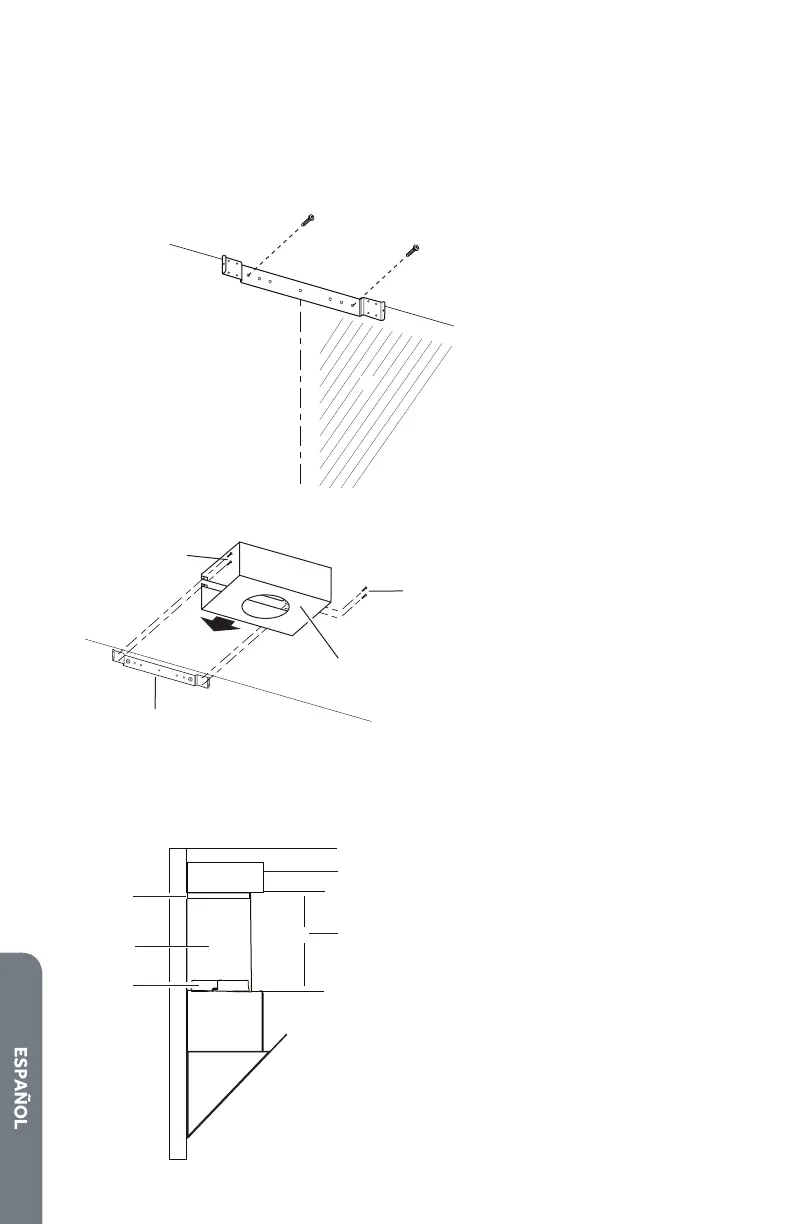

INSTALACIÓN SIN DUCTO DE ESCAPE (CON RECIRCULACIÓN)
1. Centre el soporte de montaje sobre la línea de plomo, en el borde del techo.
2. Sujete el soporte a la pared con los tornillos adecuados según el material de la
pared.
NOTA: Si su techo no es parejo, instale el soporte de la pared en el punto más
bajo del nivel.
a
b
c
a Techo
b Pared
c Central
3. Sujete el desviador de aire al soporte de montaje con los cuatro tornillos de
montaje.
a
b
c
a
a Tornillos de ensamblaje
b Desviador de aire (no
provisto)
c Soporte de la cubierta
del ducto
4. Mida la longitud del ducto de metal de 6” (15,2 cm) necesaria para conectar la
pieza de transición al desviador.
NOTA: Coloque un mínimo de 1” (2,5 cm) del ducto de metal dentro del
desviador.
X
a
c
b
d
e
a Desviador de aire (no
provisto)
b Abrazadera para ducto
c X = longitud para cortar el
ducto de ventilación
d Ducto de ventilación
e Salida de escape
