ÉTAPE 3 - INSTALLATION DES CONDUITS
Cette hotte à montage mural est conçue pour installation avec conduits par l'arrière
du cache-conduit à travers un mur extérieur ou pour une installation sans décharge
à l’extérieur (recyclage).
INSTALLATION AVEC CONDUITS
IMPORTANT : L’air évacué ne doit pas être déchargé dans un conduit servant à
l’évacuation de fumées provenant d’autres appareils électroménagers. L'air évacué
ne peut pas être déchargé dans un grenier ou un garage.
a
b
c
d

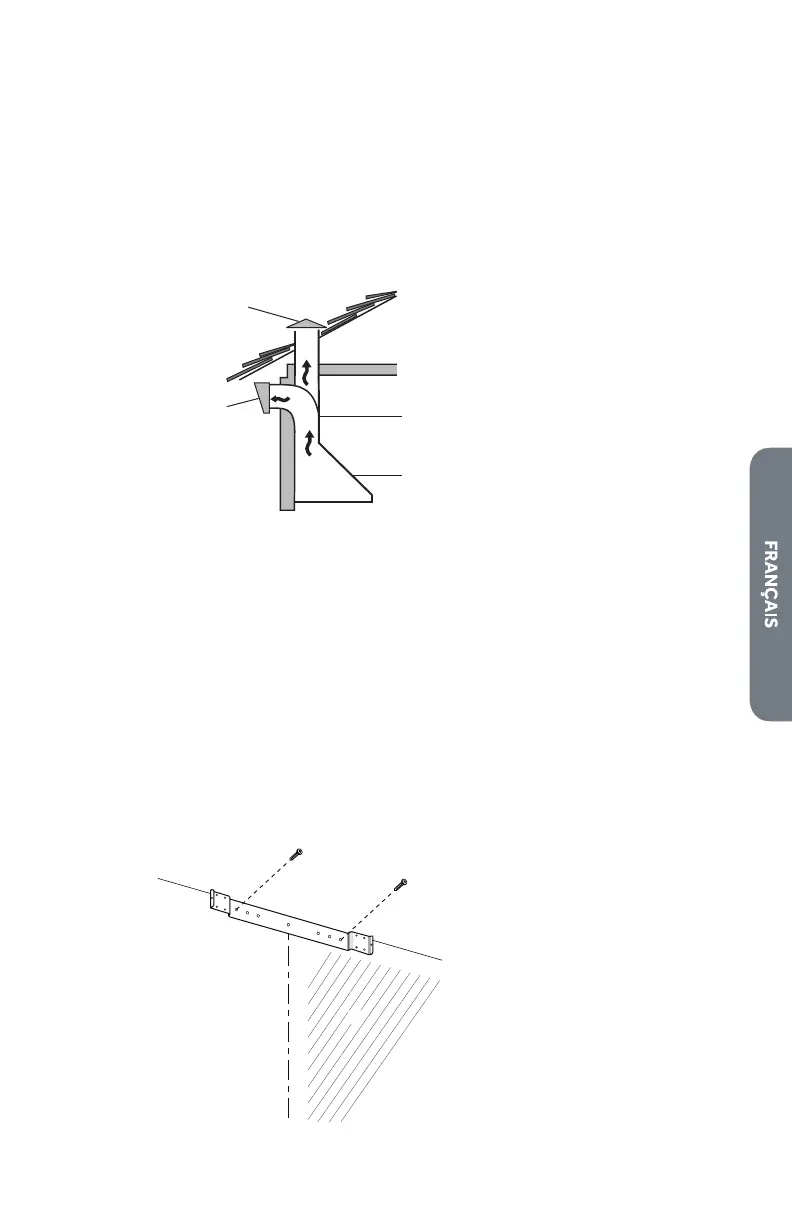

a Bouche de
décharge
sur toit
b Bouche de
décharge
murale
c Conduit
d Hotte
8. Prévoir l'emplacement où passeront les conduits entre la hotte et l'extérieur.
REMARQUE : Un conduit droit et court favorise un ux d'air optimal. Des
longueurs plus grandes et des conduits coudés réduiront l'ecacité du
ventilateur.
9. Installer une bouche de décharge murale à l'extérieur de la maison.
10. Raccorder un conduit métallique rond de 6" à la bouche de décharge, puis
poursuivre l'installation en redescendant vers la hotte.
11. Assurer le scellage complet des raccords avec du ruban à conduits.
INSTALLATION SANS DÉCHARGE À L’EXTÉRIEUR (RECYCLAGE)
1. Centrer la bride de montage sur le l à plomb, en partant du bord du plafond.
2. En utilisant des vis adaptées au matériau du mur, xer la bride sur le mur.
REMARQUE : Si le plafond n'est pas régulier, xer la bride au niveau le plus bas.
a
b
c
a Plafond
b Mur
c Axe central
