72 31-5001082 Rev. 2
FRANÇAIS
INSTRUCTIONS D’INSTALLATION
Étape 4 – Vérification finale
Explication du fonctionnement à l’utilisateur
final
À l’aide du manuel d’utilisation, expliquez à l’usager
comment utiliser le climatiseur/la thermopompe
(la télécommande, l’ajout/le retrait des filtres à air,
placer ou retirer la télécommande de son support,
les méthodes de nettoyage, les mesures de
précaution relatives au fonctionnement, etc.).
Révisez les mesures de précaution relatives au
fonctionnement.
Recommandez à l’utilisateur de lire attentivement
les instructions d’utilisation.

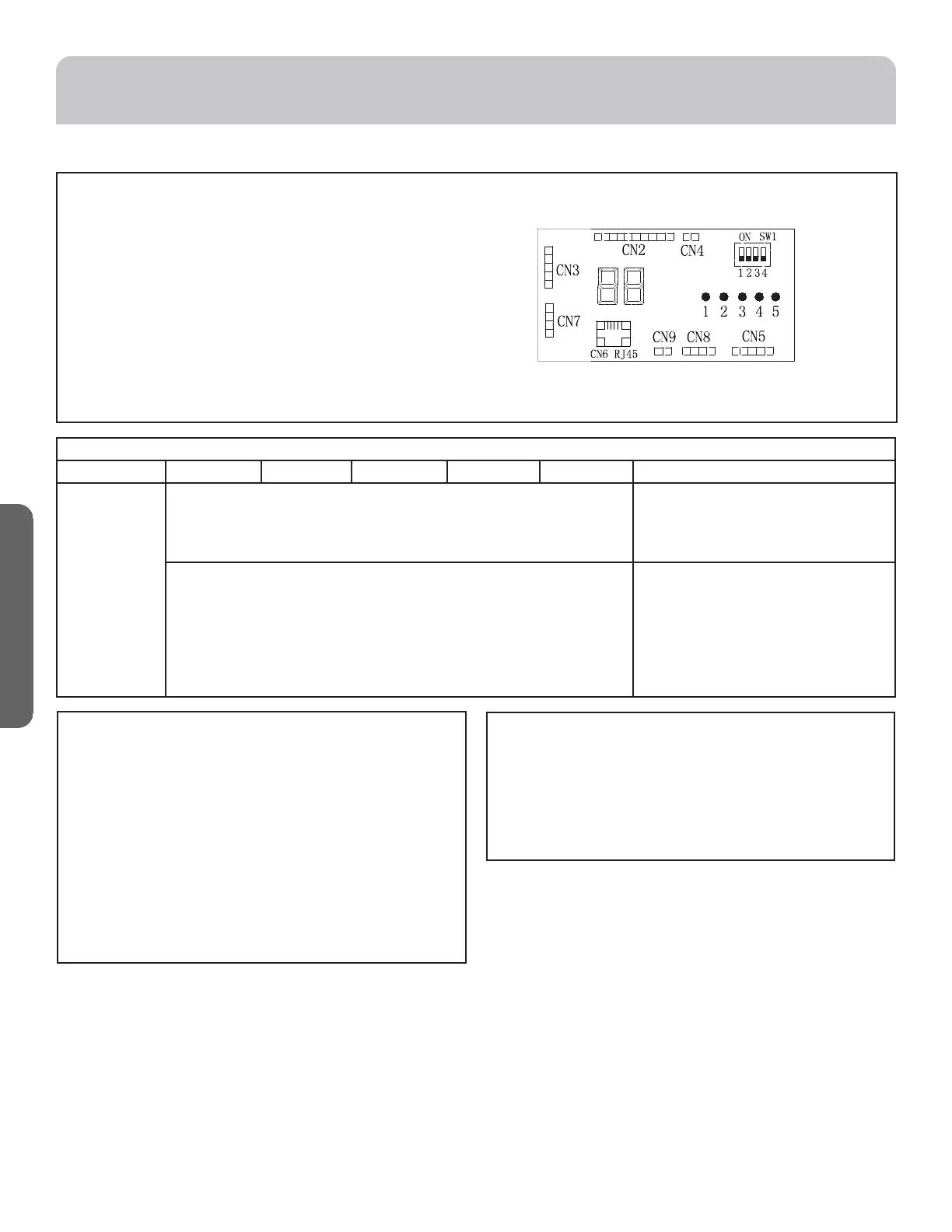

D. Test de vérification du câblage
Coupez l’alimentation électrique au disjoncteur. Mettez
tous les commutateurs DIP du groupe SW1 sur ON. Lorsque
l’alimentation électrique est rétablie, l’écran DEL va alterner
entre la fréquence du compresseur et le code CH (check :
vérification). Le système fera fonctionner chaque unité (A, B,
C, D, et E), en exécutant des cycles marche-arrêt de chaque
soupape de détente électronique tout en testant le câblage.
La réussite d’un test sera signalée par l’allumage constant
en vert du voyant correspondant (1=A, 2=B, 3=C, 4=D, 5=E).
Les unités mal câblées vont générer un code EC sur l’écran
avec clignotement en vert du voyant correspondant.
Vert LEDs
Affichage 1 (Orifice A) 2 (Orifice B) 3 (Orifice C) 4 (Orifice D) 5 (Orifice E) Message
88
Indique la
vitesse du
compresseur.
Les numéros
clignotants
sont des
anomalies
actuelles
ARRÊT
Pas d’alimentation à l’unité.
L'unité est récemment mise sous
tension et la communication a
commencé.
MARCHE/ARRÊT Le VOYANT ALLUMÉ indique que
cette unité intérieure a créé un
chemin de communication et qu’elle
fonctionnera.
Le VOYANT ÉTEINT indique qu’il n'y a
pas d’unité intérieure installée ou que
la communication est mauvaise.
Contrôleur central UACT32A (accessoire en
option)
Si vous installez un contrôleur central, utilisez un fil SOOW
blindé 16/2 AWG conforme à la communication RS485 et
connectez le câblage aux bornes C1 et C2 du bornier de l’unité
extérieure. Voyez la section C de l’étape 3 de ce manuel pour
connaître l’emplacement de C1 et C2 sur le bornier.
