31-5001082 Rev. 2 69
FRANÇAIS
Étape 3 – Installation de l’unité extérieure (Suite)
INSTRUCTIONS D’INSTALLATION
D. Installation de la tuyauterie en cuivre
• Les dimensions des tuyaux de liaison sont déterminées par l'unité intérieure. Voyez les spécifications de l’unité intérieure
pour plus d'informations. L'unité extérieure est livrée avec des adaptateurs d’orifice permettant de réduire ou d'agrandir la
taille des orifices évasés en cas de besoin. Pour la connexion des modèles 24K avec orifices 3/8 et 5/8 po, les adaptateurs
doivent être commandés séparément.
• Coupez la tuyauterie à la longueur nécessaire.
• Placez un raccord conique sur le tube puis évasez ce dernier à l’aide de l’outil à évaser à R454b.
REMARQUE : Respectez les pratiques normalisées pour évaser le tube. Lors de la coupe et du fraisage du tube, usez de
précaution pour éviter que de la saleté et des débris y pénètrent. N’oubliez pas de placer le raccord conique sur le tube
avant d’évaser.
• Pour joindre la tuyauterie, alignez directement l’évasement sur le raccord de l’autre tube. Glissez le raccord conique sur
le raccord et serrez à la main.
• Serrez les raccords selon les spécifications de couple indiqués dans le tableau des couples de serrage ci-dessous.
Un serrage forcé sans un centrage minutieux endommagera le filetage et causera une fuite de réfrigérant
Diamètre de tube (ø) / Adaptateurs coniques Couple de serrage
1/4” (6,35mm) 18N.m/13.3Ft.lbs
3/8” (9,52mm) 42N.m/30.1Ft.lbs
1/2” (12.7mm) 55N.m/40.6Ft.lbs
5/8” (15.88mm) 60 N.m/44.3Ft.lbs
• Pour joindre la tuyauterie, alignez directement l’évasement sur le raccord de l’autre tube.
Glissez le raccord conique sur le raccord et serrez à la main.
• Serrez les raccords selon les spécifications de couple indiqués dans le tableau des couples de
serrage ci-dessous.
• Si des adaptateurs coniques pour tuyaux frigorifiques sont nécessaires, le bout réducteur
femelle doit être installé en premier et serré au couple correct. Ensuite, l’écrou conique et les
tuyaux frigorifiques peuvent être installés et serrés avec une clé d’appoint sur le bout conique
femelle pour l’empêcher de bouger.

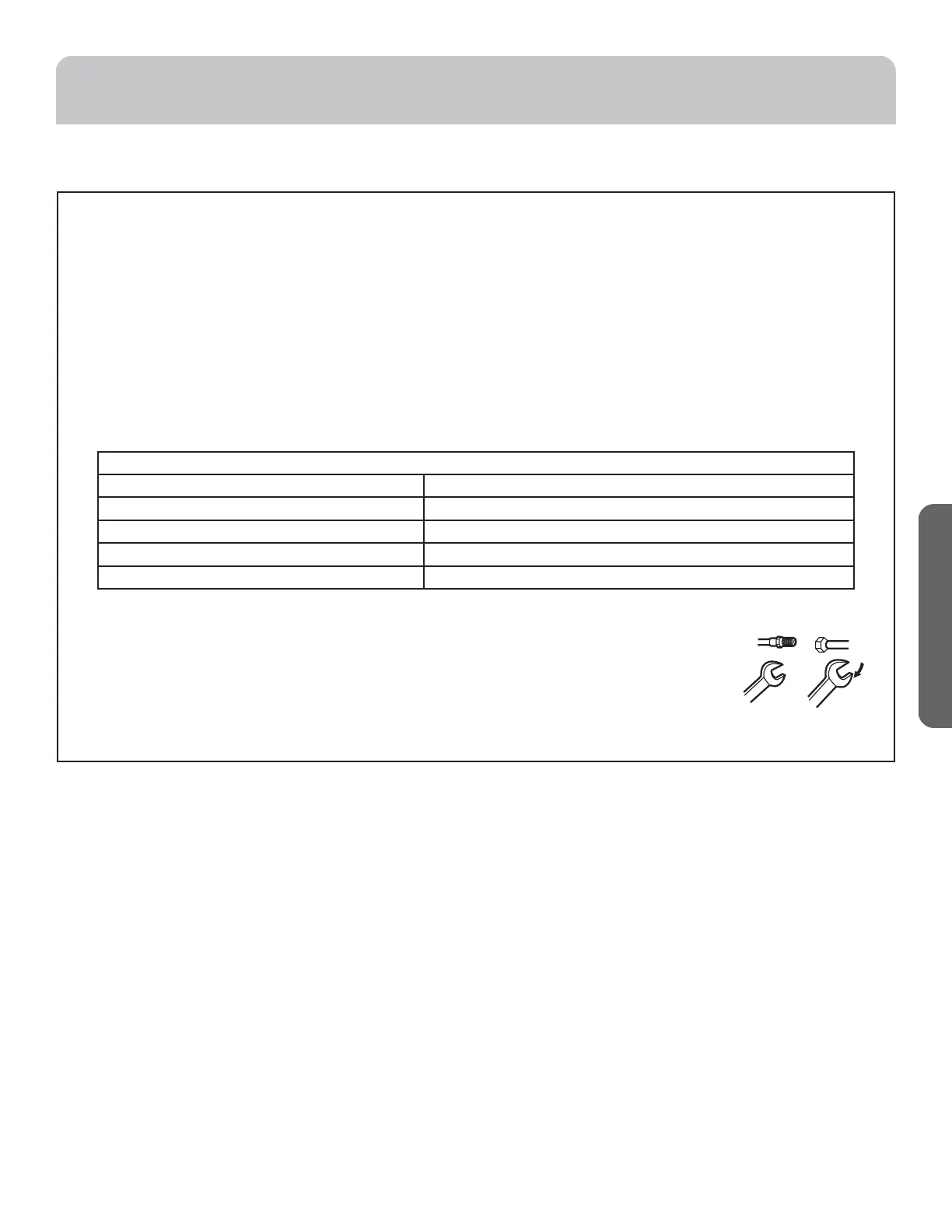

Demi-raccord
union
Raccord
conique
Clé dynamométrique
Clé standard
