FRANÇAIS

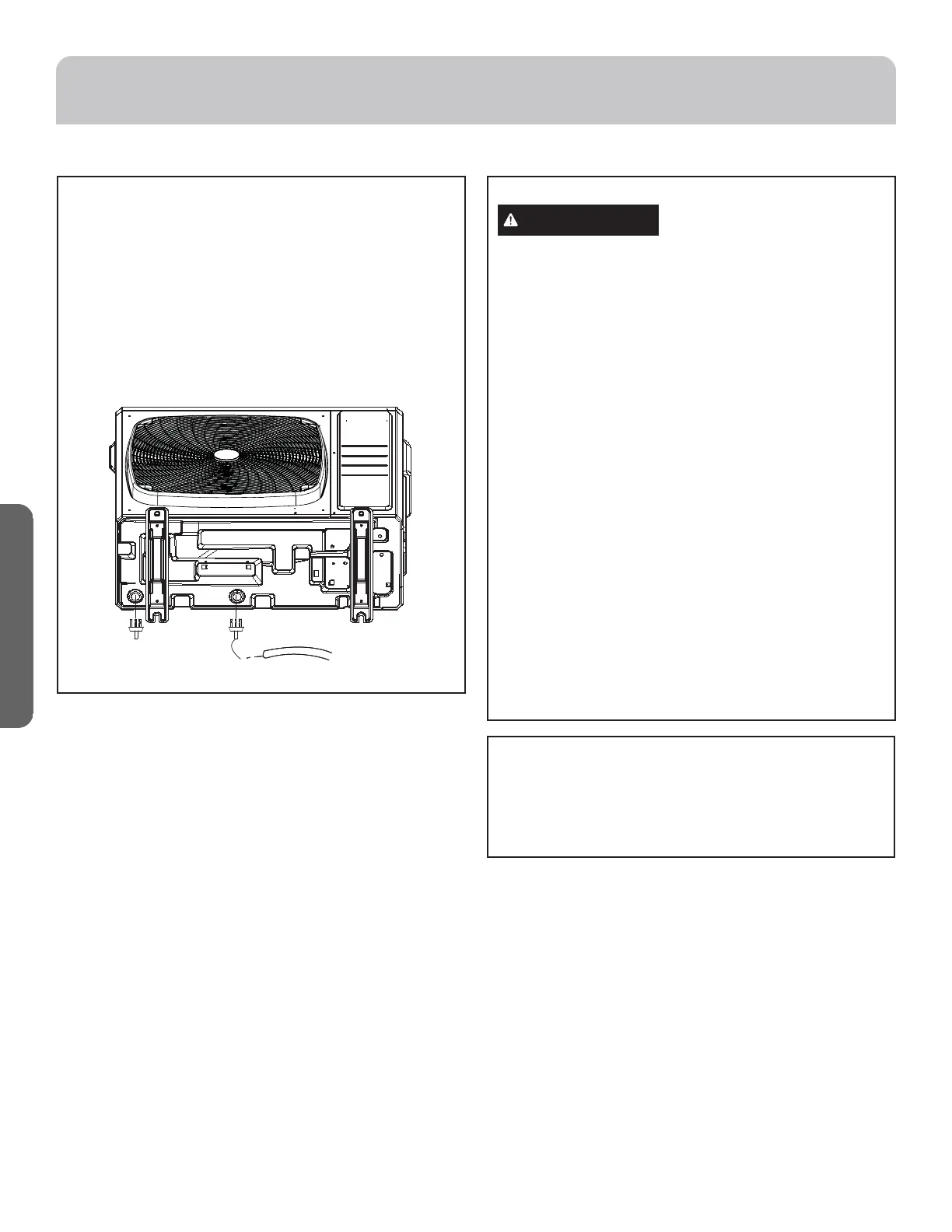

Étape 3 – Installation de l’unité extérieure (Suite)
INSTRUCTIONS D’INSTALLATION
C. Connexions électriques de l’unité extérieure
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
Peut causer une blessure ou la mort.
Coupez l’alimentation électrique à la source avant de
procéder à une réparation ou un entretien.
REMARQUE : Assurez-vous que l’ensemble du câblage
satisfait les codes de l’électricité local et national et
que l’alimentation électrique est compatible avec ce
système.
• Connectez le câblage de l’alimentation électrique et
de l’unité intérieure à l’aide d’une bride de câble de
conduit sur le côté de l’unité extérieure (pour le câble
14/4 AWG et le câble d’alimentation électrique).
• À l’aide d’une pince à dénuder, retirez l’isolant et
séparez les 4 fils.
• Vérifiez que les connexions de câblage de chaque fil
correspondent à celles de l’intérieur.
• Assurez-vous que chaque fil se trouve sous la plaque
de borne à vis et que la plaque est serrée.
• Assurez-vous que le câble torsadé 14/4 est fixé sous
la ferrure serre-câble. En cas de sertissage sur des
terminaisons d'extrémité, suivez les recommandations
du fabricant.
• Assurez-vous que toutes les connexions sont solides.
REMARQUE : L’omission de suivre les directives de câblage
peut causer des dommages au panneau de contrôle et
des problèmes de communication (code d’erreur E7). Cela
comprend un calibre de fil inapproprié, l’utilisation d’un fil
à âme solide, une épissure médiane et des connexions de
borne médiocres.
B. Fixation du coude d’évacuation sur l’unité
extérieure
• Fixez le coude du tuyau d’évacuation sur l’unité
extérieure si nécessaire. Raccordez le tuyau de rallonge
au besoin (non fourni) (voir l’illustration).
REMARQUE :Le coude d’évacuation est doté d’une
coupure antirefoulement et il ne reposera à égalité du bas
de l’unité extérieure.
REMARQUE :Un plateau d’égouttement (non fourni) est
nécessaire si la gestion du condensat est requise par la
réglementation.
Coude d’évacuation
Tuyau
