31-5000098 Rev. 1 23
Instructions d’installation
Étape 2 - Installation of the Indoor Unit (Cont.)

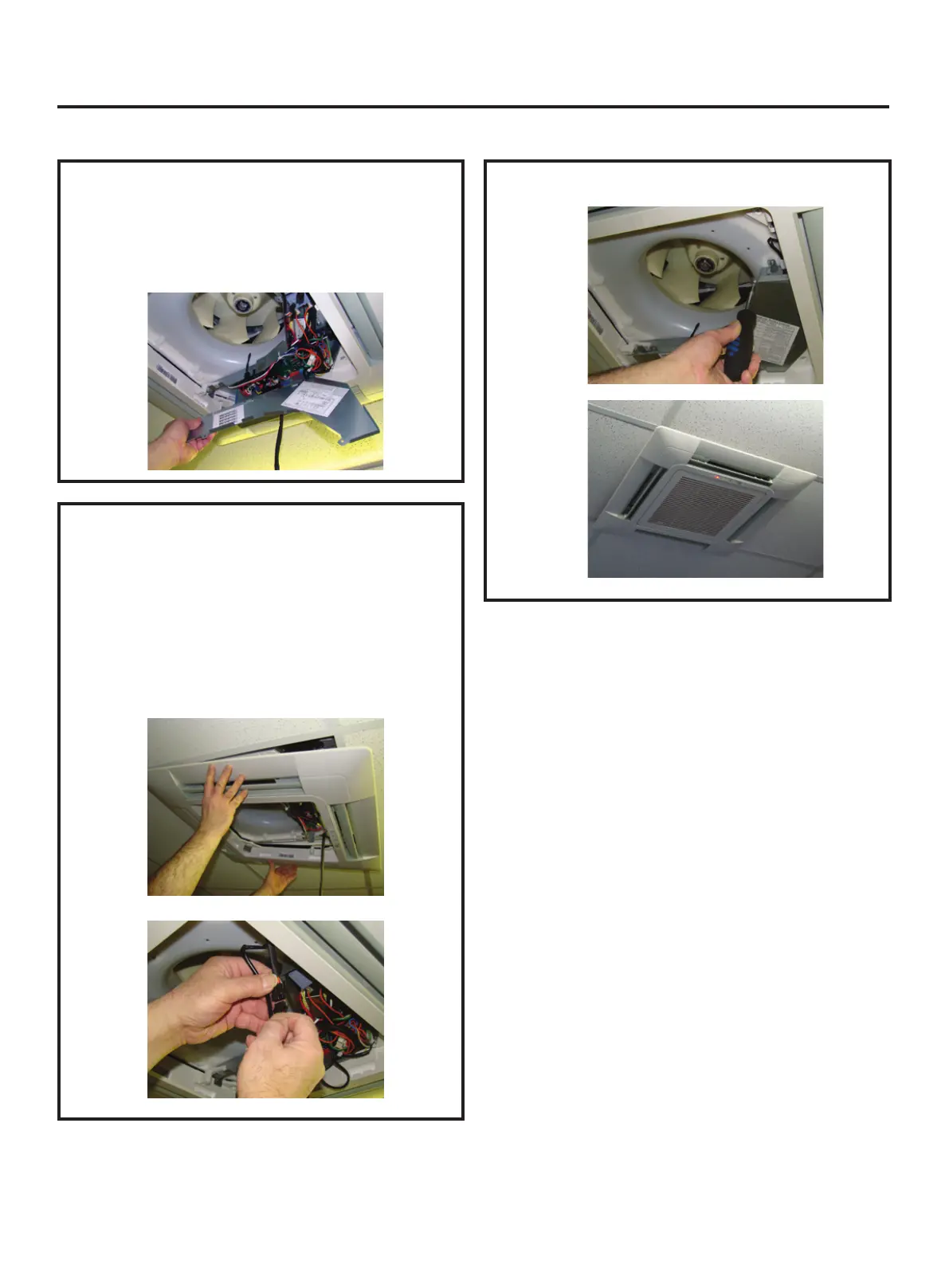

G. Retirez le couvercle de la boite de jonction. Retirez
le passe-l en caoutchouc et insérez un connecteur
électrique de 12,7 mm (1/2 po) et une rondelle de
réduction. Acheminez le câblage électrique dans le
boitier. Raccordez à la cosse comme indiqué au schéma
descriptif. (Utilisez seulement un l de cuivre toronné de
calibre 14 américain (AWG).
H. Raccordez l’assemblage d’évent à lames à
l’assemblage de boitier. Raccordez les fils d’évent à
lames aux fils couplés du boitier. Deux raccords de
fils sont présents. (Consultez la photo pour voir les
raccords). Sécurisez l’évent à lames à l’aide de quatre
(4) vis.
Réinstallez le couvercle de la boite de jonction.
Installez la grille de retour d’air à l’assemblage d’évent à
lames.
L’installation est maintenant terminée.
H. (suite)
