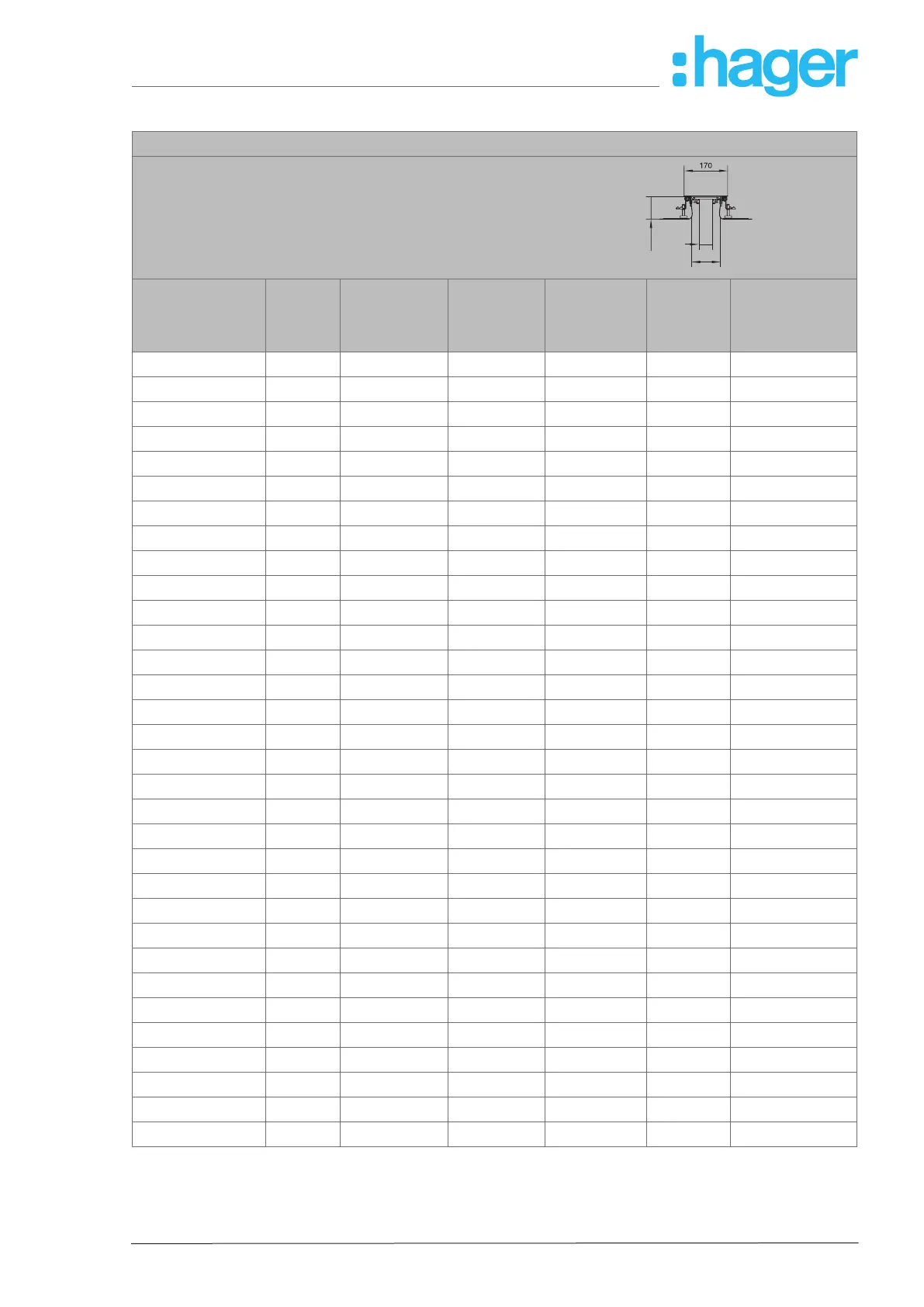

6LE008221A
Floor installation systems
Basic manual
Page 56/61
Floor installation systems
Cable assignment, BKFD ducts
115
63
b
Ducts
Nominal
dimen-
sion
External width
[mm]
Duct height
max. [mm]
Levelling
range
[mm]
Usable
cross-sec-
tion
[cm2]
Max. cable as-
signment
Ø 11 mm
Filling level 0.5
BKFD150045 150 170 70 45-70 77 31
BKFD150065 150 170 110 65-110 121 50
BKFD150105 150 170 150 105-150 165 68
BKFD150145 150 170 190 145-190 209 86
BKFD200045 200 220 70 45-70 112 46
BKFD200065 200 220 110 65-110 176 72
BKFD200105 200 220 150 105-150 240 99
BKFD200145 200 220 190 145-190 304 125
BKFD250045 250 270 70 45-70 147 60
BKFD250065 250 270 110 65-110 231 95
BKFD250105 250 270 150 105-150 315 130
BKFD250145 250 270 190 145-190 399 164
BKFD300045 300 320 70 45-70 182 75
BKFD300065 300 320 110 65-110 286 118
BKFD300105 300 320 150 105-150 390 161
BKFD300145 300 320 190 145-190 494 204
BKFD350045 350 370 70 45-70 217 89
BKFD350065 350 370 110 65-110 341 140
BKFD350105 350 370 150 105-150 465 192
BKFD350145 350 370 190 145-190 589 243
BKFD400045 400 420 70 45-70 252 104
BKFD400065 400 420 110 65-110 396 163
BKFD400105 400 420 150 105-150 540 223
BKFD400145 400 420 190 145-190 684 282
BKFD500045 500 520 70 45-70 322 133
BKFD500065 500 520 110 65-110 506 209
BKFD500105 500 520 150 105-150 690 285
BKFD500145 500 520 190 145-190 874 361
BKFD600045 600 620 70 45-70 392 161
BKFD600065 600 620 110 65-110 616 254
BKFD600105 600 620 150 105-150 840 347
BKFD600145 600 620 190 145-190 1064 439
