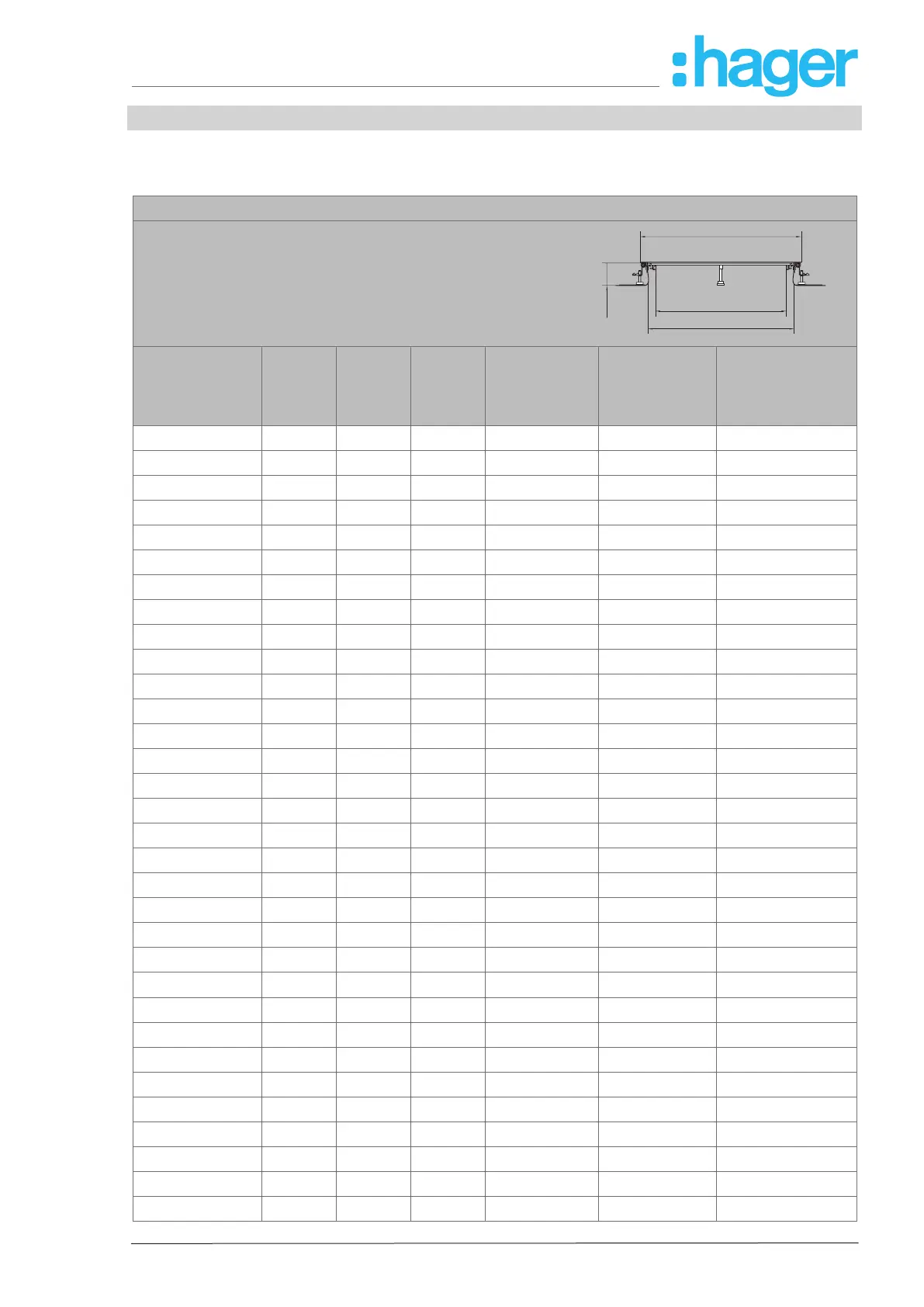

6LE008221A
Floor installation systems
Basic manual
Page 54/61
Floor installation systems
Appendix
Overview of floor installation systems - cable assignment
Cable assignment, BKF ducts
565
513
b
a
Ducts
Nominal
dimen-
sion
External
width a
[mm]
Duct
height b
max.
[mm]
Levelling
range
[mm]
Usable
cross-section
[cm
2
]
Max. cable as-
signment Ø 11
mm
Filling level 0.5
BKF150045 150 166 70 45-70 77 31
BKF150065 150 166 110 65-110 121 50
BKF150105 150 166 150 105-150 165 68
BKF150145 150 166 190 145-190 209 86
BKF200045 200 216 70 45-70 112 46
BKF200065 200 216 110 65-110 176 72
BKF200105 200 216 150 105-150 240 99
BKF200145 200 216 190 145-190 304 125
BKF250045 250 266 70 45-70 147 60
BKF250065 250 266 110 65-110 231 95
BKF250105 250 266 150 105-150 315 130
BKF250145 250 266 190 145-190 399 164
BKF300045 300 316 70 45-70 182 75
BKF300065 300 316 110 65-110 286 118
BKF300105 300 316 150 105-150 390 161
BKF300145 300 316 190 145-190 494 204
BKF350045 350 366 70 45-70 217 89
BKF350065 350 366 110 65-110 341 140
BKF350105 350 366 150 105-150 465 192
BKF350145 350 366 190 145-190 589 243
BKF400045 400 416 70 45-70 252 104
BKF400065 400 416 110 65-110 396 163
BKF400105 400 416 150 105-150 540 223
BKF400145 400 416 190 145-190 684 282
BKF500045 500 516 70 45-70 322 133
BKF500065 500 516 110 65-110 506 209
BKF500105 500 516 150 105-150 690 285
BKF500145 500 516 190 145-190 874 361
BKF600045 600 616 70 45-70 392 161
BKF600065 600 616 110 65-110 616 254
BKF600105 600 616 150 105-150 840 347
BKF600145 600 616 190 145-190 1064 439
