Appendix
Overview of floor installation systems - cable assignment

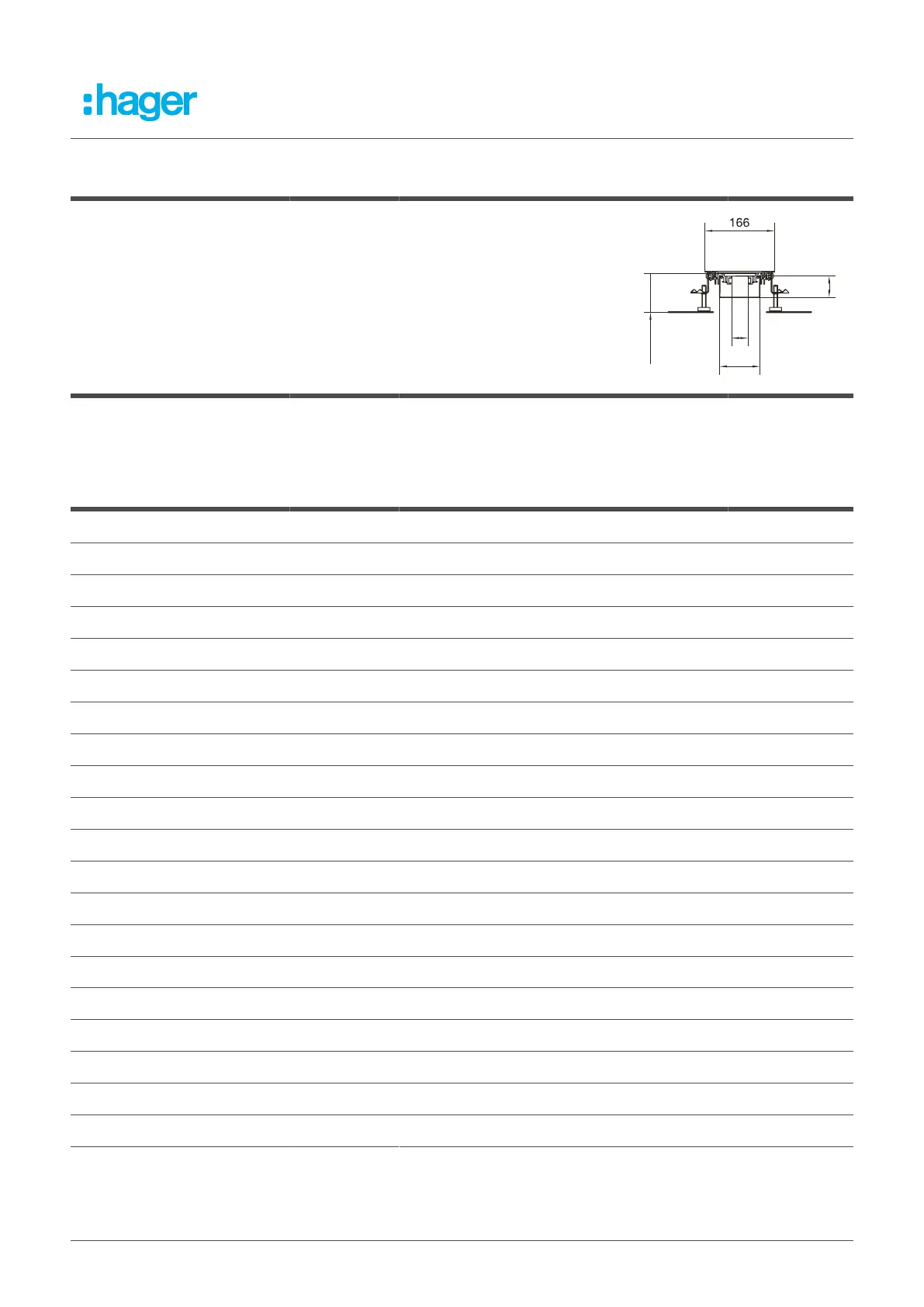

Cable assignment, BKW ducts
75
134
48
b
Ducts Nominal di-
mension
External width
a [mm]
Trunking
height b max.
[mm]
Height adjust-
ment range
[mm]
Usable cross-
section [cm
2
]
Max. cable as-
signment Ø11
mm Filling level
0.5
BKW200060 200 216 48 60 - 100 88.3 36
BKW200070 200 216 58 70 - 110 106.7 44
BKW200080 200 216 68 80 - 120 125.1 51
BKW200090 200 216 78 90 - 130 143.5 59
BKW300060 300 316 48 60 - 100 136.3 56
BKW300070 300 316 58 70 - 110 164.7 68
BKW300080 300 316 68 80 - 120 193.1 79
BKW300090 300 316 78 90 - 130 221.5 91
BKW400060 400 416 48 60 - 100 184.3 76
BKW400070 400 416 58 70 - 110 222.7 92
BKW400080 400 416 68 80 - 120 261.1 107
BKW400090 400 416 78 90 - 130 299.5 123
BKW500060 500 516 48 60 - 100 232.3 96
BKW500070 500 516 58 70 - 110 280.7 116
BKW500080 500 516 68 80 - 120 329.1 136
BKW500090 500 516 78 90 - 130 377.5 156
BKW600060 600 616 48 60 - 100 280.3 115
BKW600070 600 616 58 70 - 110 338.7 139
BKW600080 600 616 68 80 - 120 397.1 164
BKW600090 600 616 78 90 - 130 455.5 188
57
