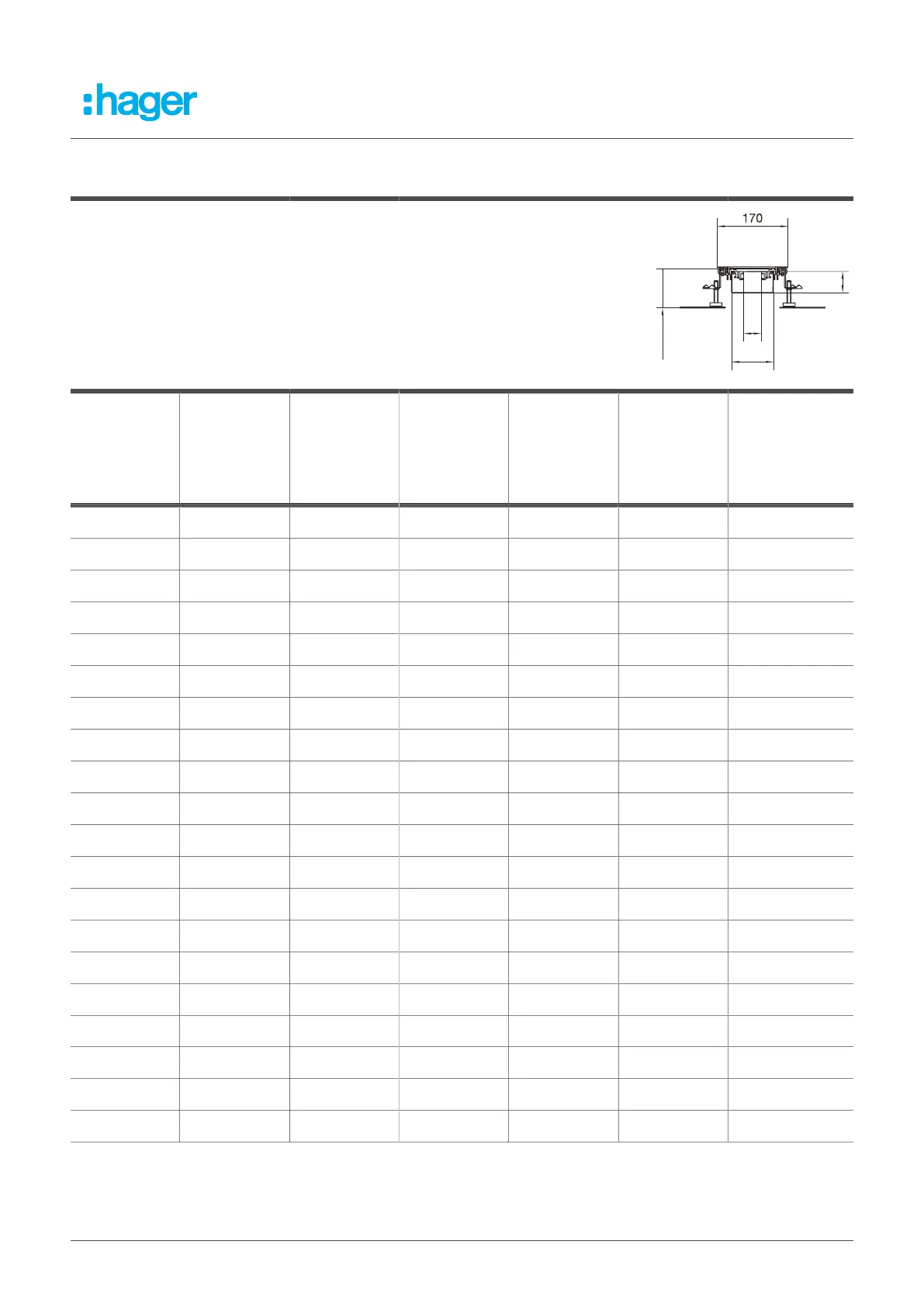

Appendix
Overview of floor installation systems - cable assignment
Cable assignment, BKWD ducts
48
63
111
b
Ducts Nominal di-
mension
External width
[mm]
Drawing
height [mm]
Height adjust-
ment range
[mm]
Usable cross-
section [cm
2
]
Max. cable as-
signment Ø11
mm Filling level
0.5
BKWD200060 200 220 48 60 - 100 88.3 36
BKWD200070 200 220 58 70 - 110 106.7 44
BKWD200080 200 220 68 80 - 120 125.1 51
BKWD200090 200 220 78 90 - 130 143.5 59
BKWD300060 300 320 48 60 - 100 136.3 56
BKWD300070 300 320 58 70 - 110 164.7 68
BKWD300080 300 320 68 80 - 120 193.1 79
BKWD300090 300 320 78 90 - 130 221.5 91
BKWD400060 400 420 48 60 - 100 184.3 76
BKWD400070 400 420 58 70 - 110 222.7 92
BKWD400080 400 420 68 80 - 120 261.1 107
BKWD400090 400 420 78 90 - 130 299.5 123
BKWD500060 500 520 48 60 - 100 232.3 96
BKWD500070 500 520 58 70 - 110 280.7 116
BKWD500080 500 520 68 80 - 120 329.1 136
BKWD500090 500 520 78 90 - 130 377.5 156
BKWD600060 600 620 48 60 - 100 280.3 115
BKWD600070 600 620 58 70 - 110 338.7 139
BKWD600080 600 620 68 80 - 120 397.1 164
BKWD600090 600 620 78 90 - 130 455.5 188
59
