Betriebsanleitung
WF 51
Übersetzung der
Originalbetriebsanleitung

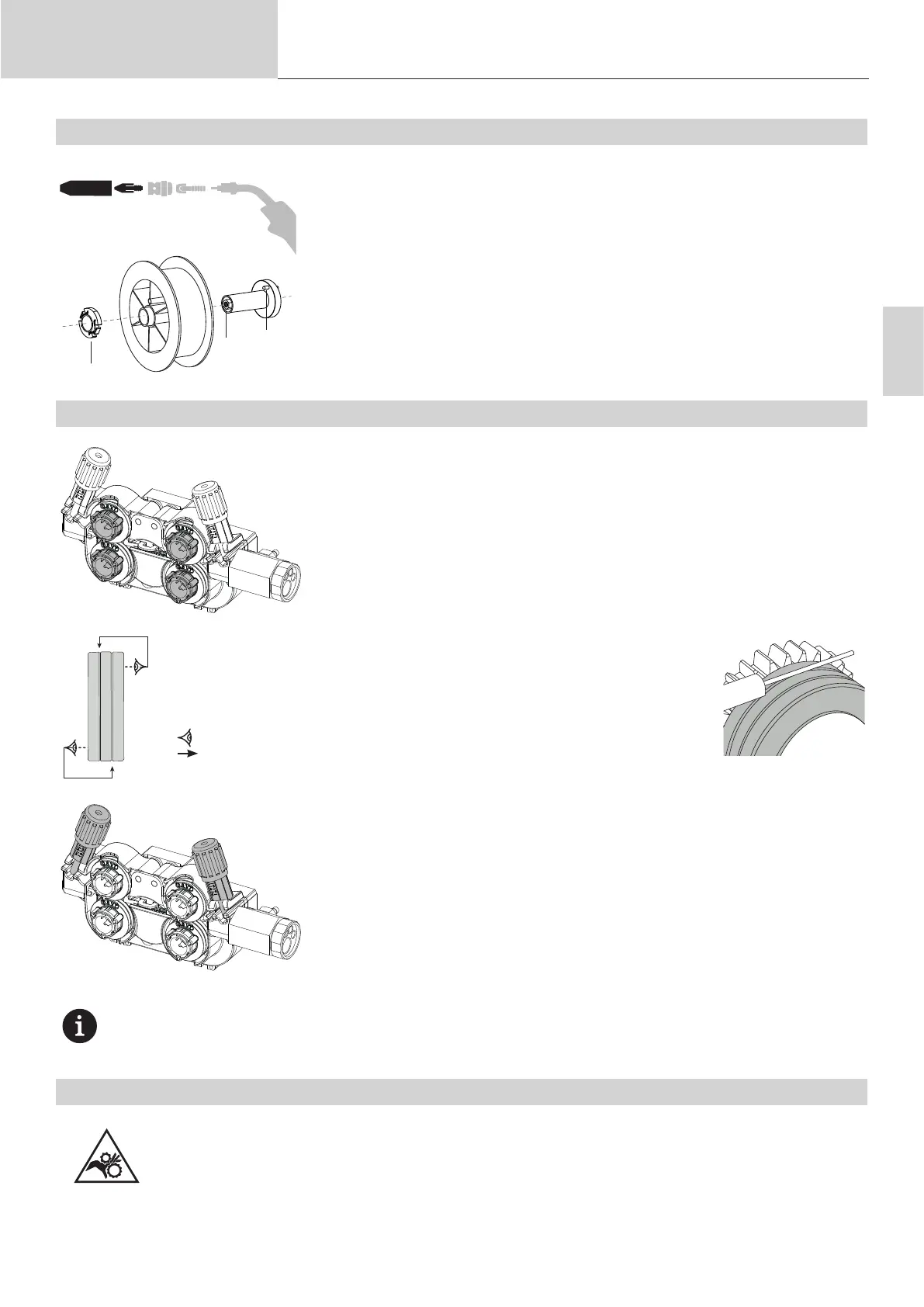

EINBAU DER SPULE
a b
- Entfernen Sie die Düse (a) und das Kontaktrohr (b) von Ihrem MIG/MAG-Brenner.
a
b
c
- Önen Sie die Klappe des Drahtvorschubkoers.
- Positionieren Sie die Spule auf ihrer Halterung.
- Achten Sie auf den Mitnehmerzapfen (c) der Spulenhalterung. Um eine 200-mm-Spule zu
montieren, ziehen Sie den Kunststo-Spulenhalter (a) bis zum Maximum an.
- Stellen Sie das Bremsrad (b) so ein, dass sich der Draht beim Stoppen des Schweißvor-
gangs nicht durch die Trägheit der Spule verheddert. Ziegen Sie die Bremse nicht zu stark
an, um ein Überhitzen des Motors zu vermeiden.
EINSETZEN DES SCHWEISSDRAHTES
a
b
a
Um die Rollen zu wechseln, gehen Sie wie folgt vor:
- Lösen Sie die Drehknöpfe (a) komplett und drücken Sie sie ein.
- Entriegeln Sie die Rollen, indem Sie die Halteringe (b) um eine Vierteldrehung drehen.
- Setzen Sie die für Ihren Gebrauch geeigneten Antriebsrollen ein und verriegeln Sie die
Halteringe.
Die im Lieferumfang enthaltenen Rollen sind Doppelnutrollen:
- Stahl Ø 1,0/1,2
- Kontrollieren Sie die Beschriftung auf der Rolle, um sicherzustellen, dass die Rollen für den Draht-
durchmesser und das Drahtmaterial geeignet sind (für einen Draht mit Ø 1,0 verwenden Sie die
Nut mit Ø 1,0).
- Zum Schweißen von Stahl und anderer Drähte benötigen Sie Drahtführungsrollen mit V-Form Nut.
- Zum Aluminiumschweißen benötigen Sie Drahtführungsrollen mit U-Form Nut.
: sichtbare Beschriftung auf der Drahtführungsrolle (z. B.: 1,2 = Ø 1,2)
: Aktive Nutbreite
Gehen Sie wie folgt vor, um den Zusatzdraht zu installieren:
- Lösen Sie die Drehknöpfe (a) komplett und drücken Sie sie ein.
- Legen Sie den Draht ein, schließen Sie dann den Drahtvorschubkoer und ziehen Sie die
Drehknöpfe wie angegeben fest.
- Drücken Sie auf den Brennertaster des Brenners oder drücken Sie den Umkehrschalter Drah-
tvorschub (II-2) im Drahtvorschubkoer, um den Motor zu betätigen.
Hinweis:
• Eine falsche Drahtseele kann Drahtvorschubprobleme und Überhitzung des Motors verursachen.
• Der Brenner muss fest im Eurozentralanschluss montiert sein, um ein Überhitzung zu vermeiden.
• Weder Draht noch Spule dürfen mit der Mechanik des Gerätes in Berührung kommen, da sonst die Gefahr eines Kurzschluss
besteht.
MIT BEWEGLICHEN KOMPONENTEN ZUSAMMENHÄNGENDEN VERLETZUNGSGEFAHR
Drahtvorschubkoer verfügen über bewegliche Komponenten, die die Hände, Haare, Kleidungsstücke oder Werkzeuge er-
fassen und von daher Verletzungen verursachen können!
• Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
• Achten Sie darauf, dass Gehäuse- und Schutzdeckel während des Betriebs geschlossen bleiben!
• Tragen Sie weder beim Einlegen des Drahts noch beim Wechseln der Drahtspule Handschuhe.
