Manuel d’utilisation

WF 20

Notice originale

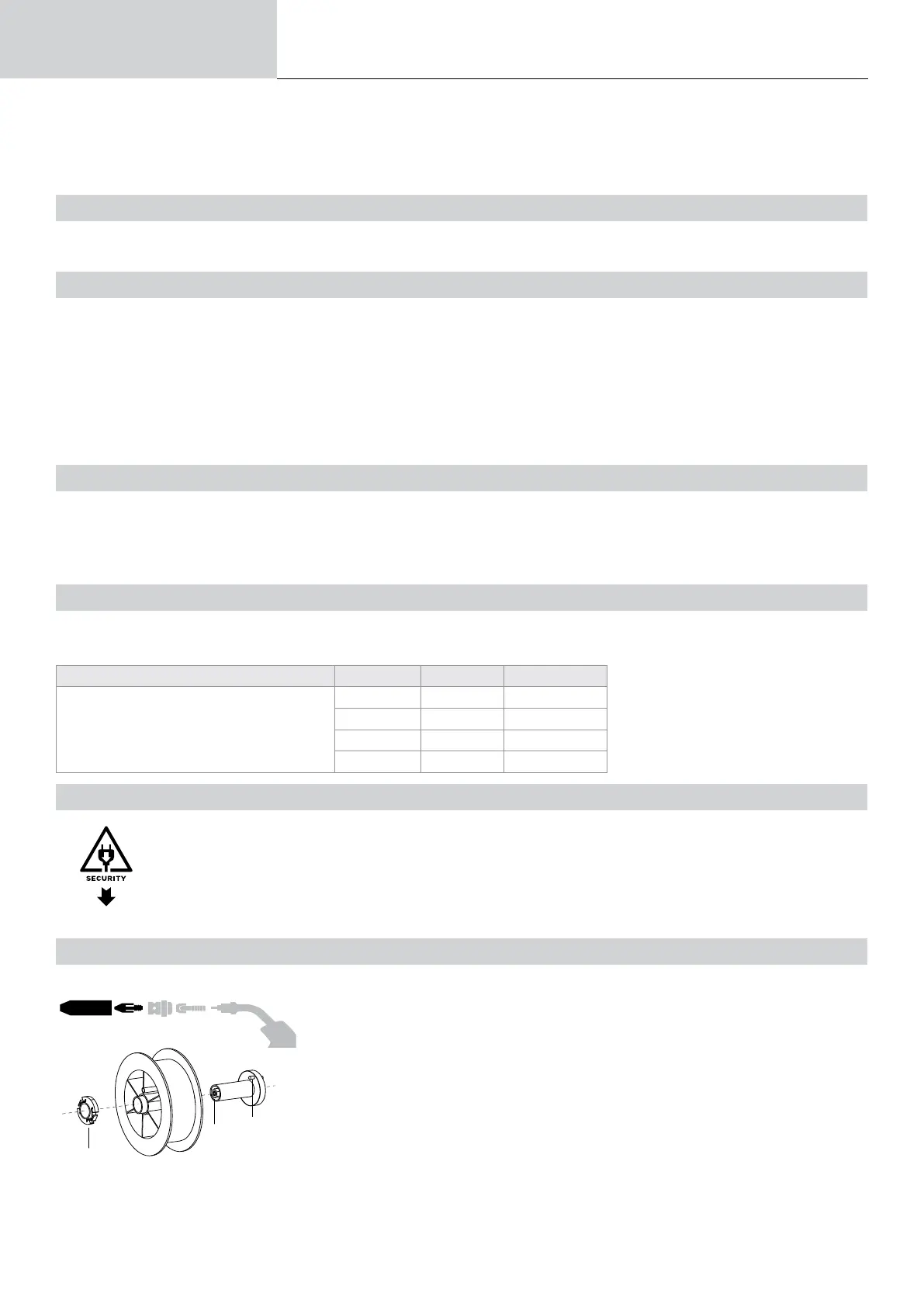

INSTALLATION – FONCTIONNEMENT PRODUIT

Seul le personnel expérimenté et habilité par le fabricant peut e󰀨ectuer l’installation. Pendant l’installation, s’assurer que le générateur est déconnecté

du réseau. Il est recommandé d’utiliser les câbles de soudage fournis avec l’appareil an d’obtenir les réglages optimums du produit.

DESCRIPTION

Ce matériel est un dévidoir séparé pour le soudage semi-automatique (MIG ou MAG) et le soudage à l’électrode réfractaire (TIG Lift). Il accepte les

bobines de l Ø 200 et 300 mm.

DESCRIPTION DU MATÉRIEL (II)

1- Support bobine Ø 200/300 mm 9- Connecteur puissance

2- Motodévidoir 10- Raccord gaz

3- Interface 11- Connecteur faisceau

4- Connecteur Euro (torche) 12- Poignée de transport

5- Cache pour sortie liquide du refroidissement (Bleu) 13- Tourelle

6- Cache pour entrée liquide du refroidissement (Rouge)

7- Support torche

8- Support faisceau

INTERFACE HOMME-MACHINE (III)

1- A󰀩chage de la tension 5- Réglage de la tension

2- A󰀩chage du courant et de la vitesse de l 6- Réglage de la vitesse du l

3- Indicateur de courant 7- Bouton avance l

4- Indicateur de vitesse de l 8- Bouton purge gaz

ALIMENTATION-MISE EN MARCHE

Ce matériel a été conçu pour fonctionner exclusivement avec le générateur en option MULTIWELD 400T G (083974) :

La liaison entre ces deux éléments se fait par l’intermédiaire d’un faisceau dédié en option :

Type de refroidissement de la torche Longueur Section Référence

Air

5 m 70 mm² 083998

10 m 70 mm² 084001

15 m 95 mm² 084018

20 m 95 mm² 084025

BRANCHEMENT DU FAISCEAU

Le raccordement ou le débranchement du faisceau entre le générateur et le dévidoir doit se faire obligatoirement générateur

hors tension. Couper l’alimentation en débranchant la prise, et attendre deux minutes.

Pour le branchement du faisceau entre le générateur et le dévidoir, voir page 3.

INSTALLATION DE LA BOBINE

a b

- Enlever la buse (a) et le tube contact (b) de votre torche MIG/MAG.

- Ouvrir la trappe du dévidoir.

- Positionner la bobine sur son support.

- Tenir compte de l’ergot d’entrainement (c) du support bobine. Pour monter une bobine 200 mm,

serrer le maintien bobine en plastique (a) au maximum.

- Régler la molette de frein (b) pour éviter lors de l’arrêt de la soudure que l’inertie de la bobine n’em-

mêle le l. De manière générale, ne pas trop serrer, ce qui provoquerait une surchau󰀨e du moteur.
