GYSFLASH 108.12 / 148.12 / 158.12 CNT FV
65

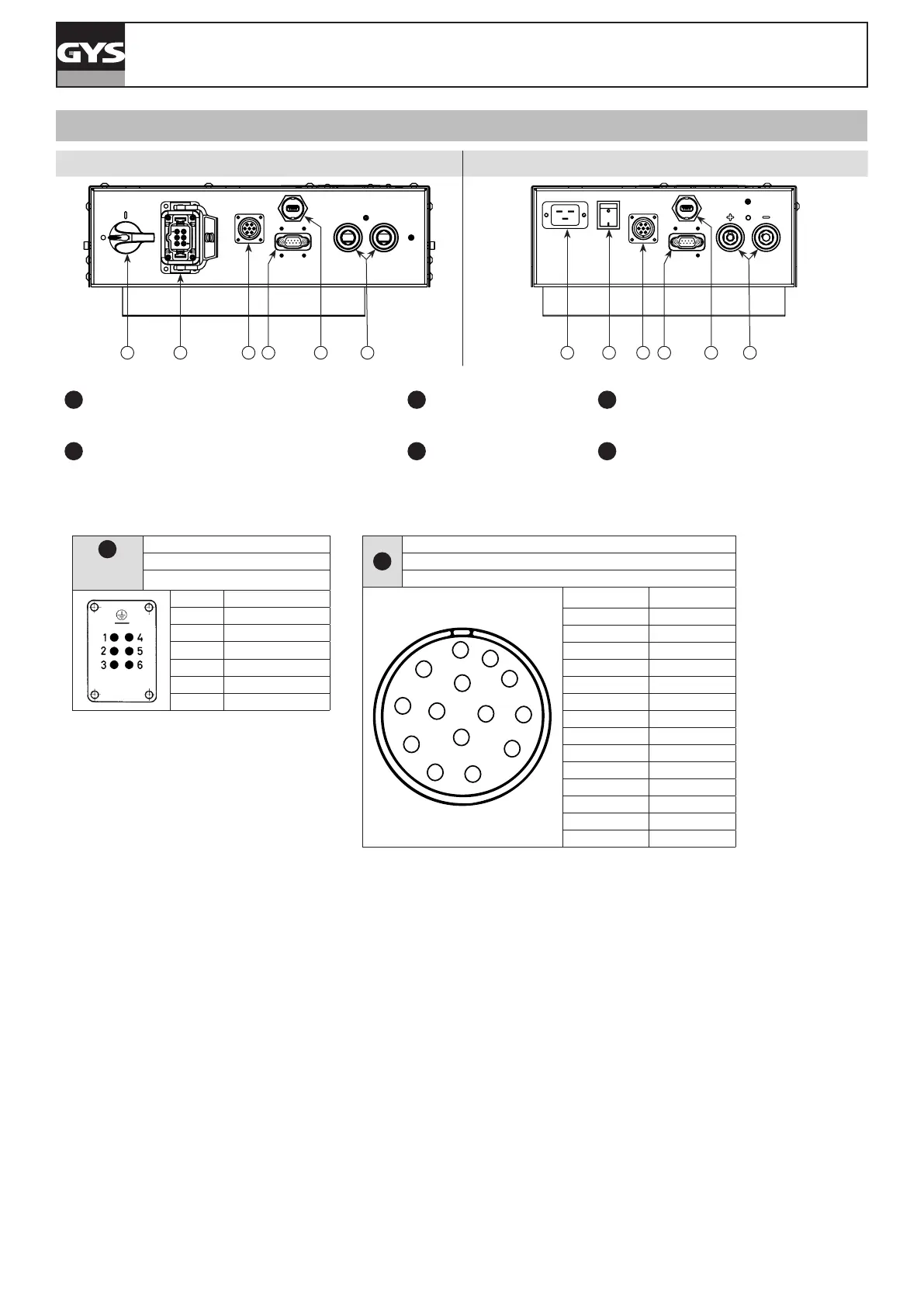

CONNECTIQUES / CONNECTORS / ANSCHLÜSSE
GYSFLASH 158.12 CNT GYSFLASH 148.12 CNT
1 2 3 4 5 6 12 3 4 5 6
1
FR : Interrupteur marche/arrêt
EN : On/o switch
DE : EIN/AUS Schalter
2
FR : Prise secteur
EN : Mains plug
DE : Netzsteckdose
3
FR : Connecteur auxiliaire
EN : Auxiliary connector
DE : Auxiliary-Anschluss
4
FR : Connecteur pour module additionnel GYS (type Sub-D 9)
EN : Connector for GYS additional module (type Sub-D 9)
DE : Anschluss für zusätzlichen Modul GYS (Typ Sub-D 9)
5
FR : Connecteur USB
EN : USB connector
DE : USB-Anschluss
6
FR : Connecteur de charge (M6/M8 - 3 N m)
EN : Charging connector (M6/M8 - 3 N m)
DE : Ladeanschluss (M6/M8 - 3 N m)
2
only for
158.12 CNT
Han E series from Harting
Receptacle: Han 6E-M-s
Plug: Han 6E-F-s (+ Han 6B Hood)
Pin n° Description
1 L1
2 L2
3 -
4 L3
5 -
6 -
3
MS-A series from Amphenol
Receptacle: MS 3102 S 22-19
Plug: MS 3106 P 22-19
A
B
C
D
E
F
L
M
N
P
G
H
J
K
Pin n° Description
A Input 5
B Input 4
C Input 3
D Input 2
E Input 1
F Output 5
G Output 4
H Output 3
I Output 2
K Output 1
L +5V
M CAN N
N GND
P CAN P
