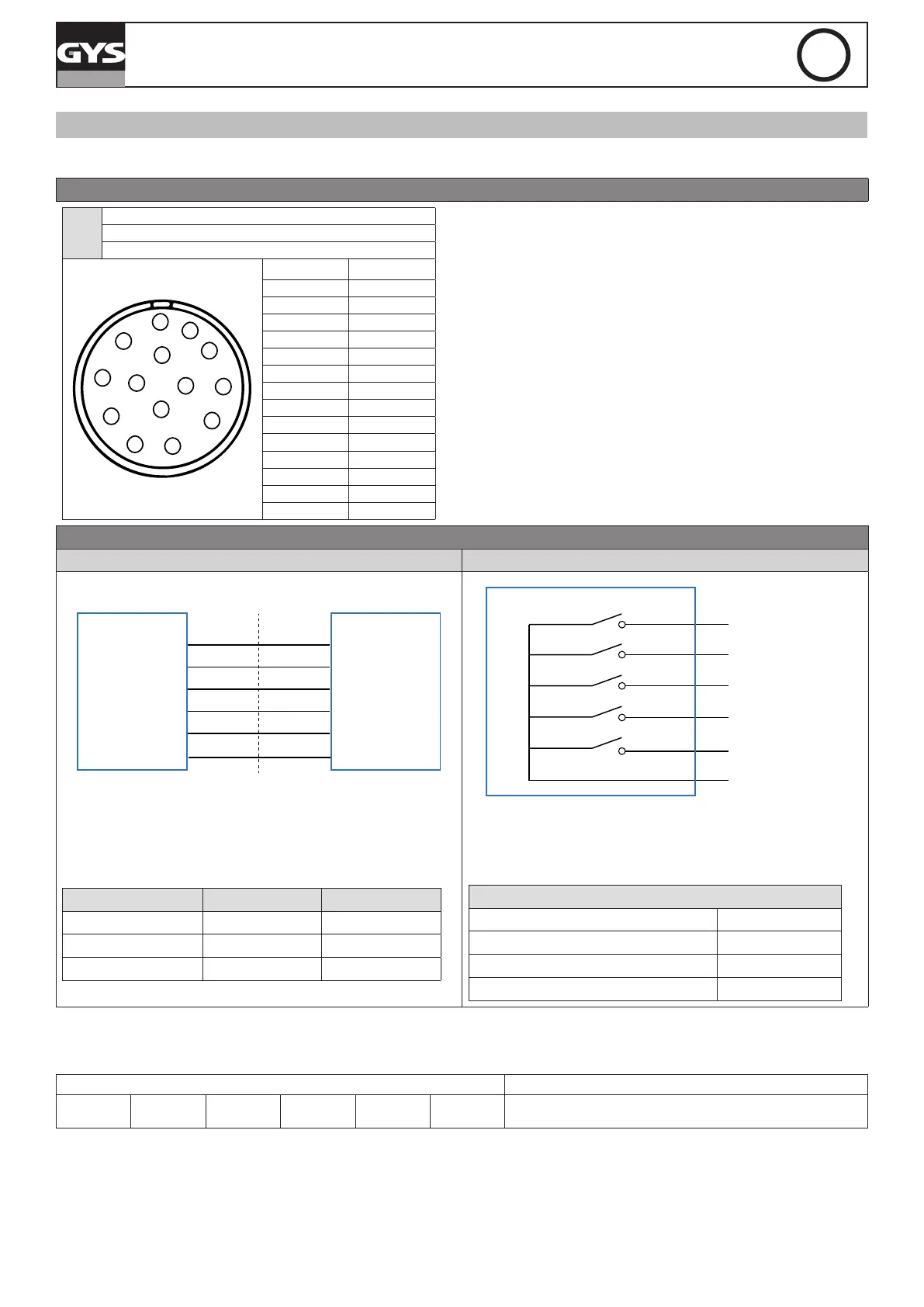

56
GYSFLASH 108.12 / 148.12 / 158.12 CNT FV
DE
56
HILFSKONNEKTIVITÄT
Ihr Gysash ist mit einem Hilfsanschluss ausgestattet, über den Sie es fernsteuern können. Es stehen 5 Steuereingänge und 5
Steuerausgänge zur Verfügung. Einzelheiten zu den Anschlüssen nden Sie auf Seite 62.
Steckerbelegung
MS-A series from Amphenol
Receptacle: MS 3102 S 22-19
Plug: MS 3106 P 22-19
A
B
C
D
E
F
L
M
N
P
G
H
J
K
Pin n° Description
A Input 5
B Input 4
C Input 3
D Input 2
E Input 1
F Output 5
G Output 4
H Output 3
J Output 2
K Output 1
L COM
M CAN N
N GND
P CAN P
Elektrische Merkmale
Eingänge Ausgänge
PLC
GND ist der Massebezug für die Eingänge. Bei Verwendung der
SPS muss dieses Potential mit 0V-GND verbunden werden.
Eigenschaften MIN MAX
Signal OFF “0” -0.3 V 2.0 V
Signal ON “1” 3.0 V 30.0 V
Eingangswiderstand 8kΩ 15kΩ
COM ist das gemeinsame Potential für die Ausgangsrelais und ist
potentialfrei. Bei Verwendung einer SPS sollte COM an +24VDC
angeschlossen werden.
Eigenschaften von Kontakten
Maximale Schaltleistung 30W, 62.5VA
Maximale Schaltspannung 60 VDC, 60 VAC
Maximaler Schaltstrom 1 A
Maximal zulässiger Strom 2 A
Steuerung über die 5 Hilfseingänge:
Der Gysash kann durch Einwirkung auf 5 Eingänge gesteuert werden, wodurch 32 Eingangszustände von E00 bis E31 deniert werden
können.
Schaltzustand für den Hilfseingang
Eingabe-
zustände
Eingabe_5
(A)
Eingabe_4
(B)
Eingabe_3
(C)
Eingabe_2
(D)
Eingabe_1
(E)
Original Gysash-Eingangskonguration
