16
GYSFLASH 108.12 / 148.12 / 158.12 CNT FV
FR

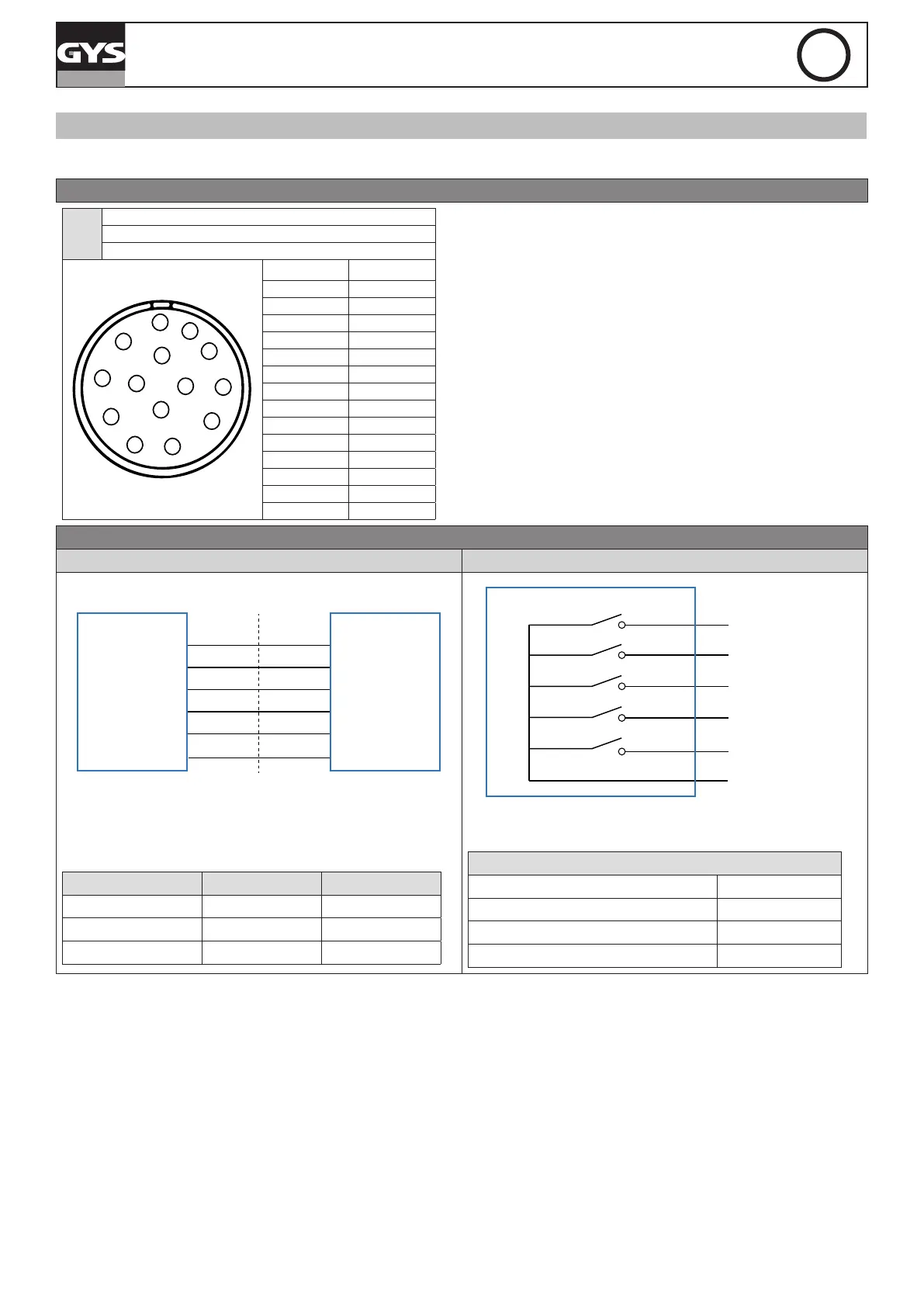

CONNECTIVITE AUXILIAIRE
Votre Gysash est équipé d’un connecteur auxiliaire permettant de le piloter à distance. 5 entrées et 5 sorties de pilotage sont à
disposition.
Brochage du connecteur
MS-A series from Amphenol
Receptacle: MS 3102 S 22-19
Plug: MS 3106 P 22-19
A
B
C
D
E
F
L
M
N
P
G
H
J
K
Pin n° Description
A Input 5
B Input 4
C Input 3
D Input 2
E Input 1
F Output 5
G Output 4
H Output 3
J Output 2
K Output 1
L COM
M CAN N
N GND
P CAN P
Caractéristiques électriques
Entrées Sorties
PLC
GND est la masse de référence pour les entrées. Lorsqu’on
utilise un PLC, ce potentiel doit être connecté au 0V-GND.
Caractéristiques MIN MAX
Signal OFF “0” -0.3 V 2.0 V
Signal ON “1” 3.0 V 30.0 V
Impédance d’entrée 8kΩ 15kΩ
COM est le potentiel commun pour les sorties relais et ottant.
Lorsqu’on utilise un PLC, COM doit être connecté au +24VDC.
Caractéristiques des contacts
Puissance maximale de coupure 30W, 62.5VA
Tension maximale de coupure 60 VDC, 60 VAC
Courant maximal de coupure 1 A
Courant maximal 2 A
